Doppel Schere Aufzug Design

[Zamparto]

Bye to all,
Ich suchte auf dem Forum, fand aber nichts, also frage ich hier.

für die Prüfung des Baus von Maschinen Ich mache ein Projekt eines Doppelscherenliftes von der Werkstatt für Autos, aber ich traf einige Anhänge. Zunächst habe ich festgestellt, dass der kritischste Punkt für den Kolben ist, wenn der Lift praktisch geschlossen ist, und an dieser Stelle erhalte ich Kräfte, die mehr als 100 kn (etwa 11 Tonnen) sind, wenn man bedenkt, dass ich mit dieser Kraft eine Masse von 1500 kg anheben muss, aber der Stift, an den der Kolben angeschlossen ist, ist wirklich zu groß. Ich fragte mich also, ob die Größenordnung der Kolbenkraft mit dieser Art der Anwendung vereinbar war oder ich einen Fehler in dem Gleichungssystem gemacht habe, aus dem sich diese Kraft ergibt.

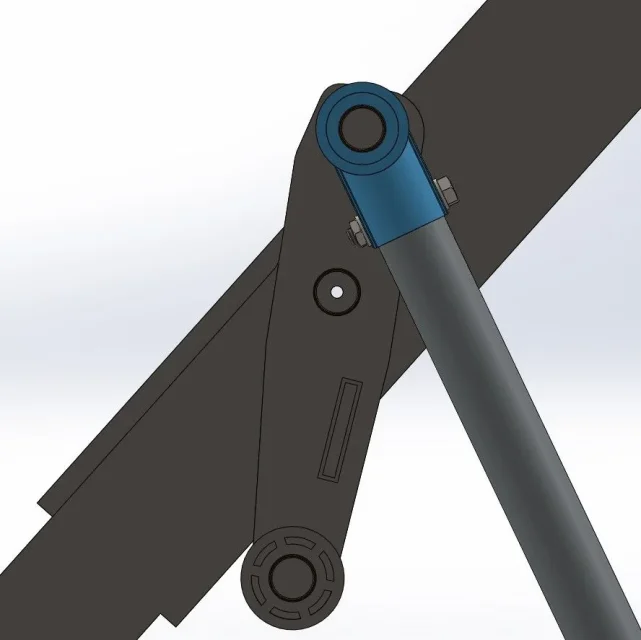

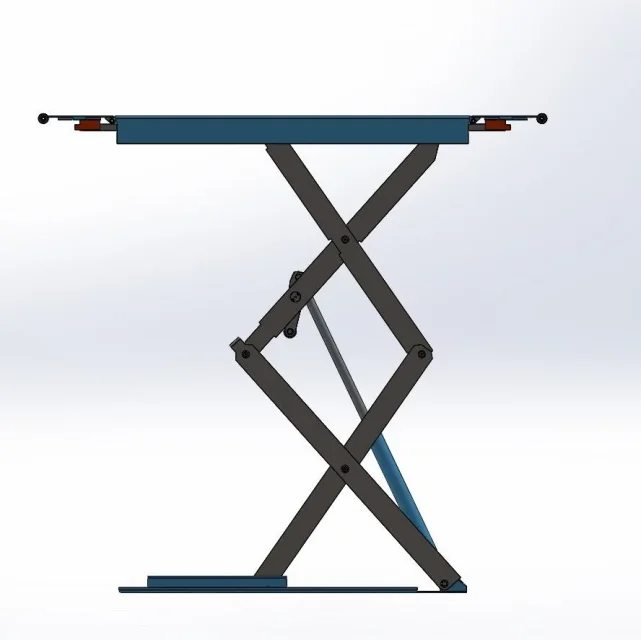

Ich hänge auch Fotos vom Lifter und wie ich alles scehmatisierte.

Vielen Dank im Voraus!



[MassiVonWeizen]

Ausgangspunkt:

http://www.cad3d.it/forum1/threads/progetto-sollevatore-a-pantografo.58217/

http://www.cad3d.it/forum1/threads/schema-3d-pantografo-a-singola-forbice.37646/

http://www.cad3d.it/forum1/threads/dimensionamento-sollevatore-a-forbice.15534/

http://www.cad3d.it/forum1/threads/piattaforma-a-singola-forbice.37642/



[meccanicamg]

Nur etwas...
dann auf Google gibt es mehrere Spender auf Kräfte und Anordnungen.
Wenn Sie solidworks verwenden, können Sie Kräfte simulieren und dynamische Studie tun.
Wenn der Winkel klein ist, ist der Hebel ungünstig....dann steigt die Kraft viel.



[bip]

Sie haben bereits mit einer Vielzahl von Diskussionen reagiert, um sehr nützliche Informationen zu erhalten. .
Wenn Sie von einem sehr ungünstigen Winkel (hoch ausgerichtete Rotationszentren) beginnen, wächst die Kraft sehr stark, bis zum Grenzfall des Zylinders, der auf den Drehpunkt des Systems ausgerichtet ist, was eine Singularität ist und den Zylinder nicht erlaubt, das Ganze zu starten. .. vielleicht müssen Sie nur von einem etwas anderen Winkel beginnen, um viel vernünftigere Schub zu haben, sogar von einer Größenordnung niedriger zu Zeiten, zum Preis von einigen Zentimeter verloren



[Zamparto]

Vielen Dank für die Antwort, entschuldigen Sie mich für die Verzögerung. Ich werde versuchen, den Punkt zu bewegen, an dem der Kolben angelenkt ist, so dass der Winkel, der diesen erzeugt, so groß wie möglich ist.
