Sezionare un aerofotogrammetria

[Brandotw]

Hallo an alle, Ich sollte Prospekte aus einer Aerophotogrammetrie erstellen und bis jetzt habe ich immer Spartan und schnelle Methoden verwendet. Hat jemand Ideen, Tipps, Tricks, um mir bei diesem Job zu helfen, den ich hasse? Platz der Bilder des Beispiels, um Sie verstehen zu lassen: Im ersten Bild "aero" finden wir die Aerophotogrammetrie mit den nummerierten Gebäuden und die Richtungen (frisch in gelb), Ich muss Abschnitte aller Gebäude erstellen, die diese Richtungen sowohl auf der rechten Seite als auch auf der linken Seite durchlaufen (d.h., als ob wir uns vor dem Sehen von rechts nach links und dann von links nach rechts vorstellen).
Hat jemand irgendwelche Vorschläge?



[Tristus]

Wenn Sie mit spartanischen Methoden und wenig Geschwindigkeit die klassischen Arbeiten der Extrusion von Polylinien, die Gebäude identifizieren, dann befürchte ich, dass es keine anderen Alternativen zu dieser Art von Arbeit gibt.
mehr als alles andere die langweiligste Arbeit, meiner Meinung nach, ist die Höhe (große Weise) zu diesen Feststoffen zuzuordnen. so müssen Sie google map zu konsultieren, oder google Erde sogar zu sehen, ob es bereits eine 3d Darstellung dieses Bereichs. dann den extrudierten Feststoffen die Höhen zuordnen.

Zeit habe ich eine ähnliche Arbeit geleistet, um den altimetrischen Trend auf einer Stadtstraße wieder aufzubauen, auf der man mit dem Bau einer Bahnlinie intervenieren musste. Sie gaben mir das Video des Flyovers über Google Earth. Video, das ich mit Software zum Matchmoving verarbeitete, so den altimetrischen Trend des Weges rekonstruierte und die 3d-Umgebung baute, auf der die Feststoffe der Artefakte eingesetzt werden. Danach gab ich ihnen das Video mit dem Originalvideo mit dem Festkörper des Projekts, als sorvolo, dass zusammen mit dem Rest auch die Arbeiten im Projekt gezeigt. .

Wenn du danach suchst, ist das alles viel einfacher. Zunächst sollten Sie eine Vorstellung vom altimetrischen Trend an der Schnittlinie haben. der Rest ist leicht zu tun.
Ich glaube, der rücksichtsloseste Teil ist die Höhe der Paläste. Auf jeden Fall ist es bequem, die 3d Umgebung dieses Abschnitts wiederherzustellen.
Gibt es bereits eine 3d dieser Baureihe, die auf Google Earth konsultiert werden soll?



[Brandotw]

Wenn Sie mit spartanischen Methoden und wenig Geschwindigkeit die klassischen Arbeiten der Extrusion von Polylinien, die Gebäude identifizieren, dann befürchte ich, dass es keine anderen Alternativen zu dieser Art von Arbeit gibt.
mehr als alles andere die langweiligste Arbeit, meiner Meinung nach, ist die Höhe (große Weise) zu diesen Feststoffen zuzuordnen. so müssen Sie google map zu konsultieren, oder google Erde sogar zu sehen, ob es bereits eine 3d Darstellung dieses Bereichs. dann den extrudierten Feststoffen die Höhen zuordnen.

Zeit habe ich eine ähnliche Arbeit geleistet, um den altimetrischen Trend auf einer Stadtstraße wieder aufzubauen, auf der man mit dem Bau einer Bahnlinie intervenieren musste. Sie gaben mir das Video des Flyovers über Google Earth. Video, das ich mit Software zum Matchmoving verarbeitete, so den altimetrischen Trend des Weges rekonstruierte und die 3d-Umgebung baute, auf der die Feststoffe der Artefakte eingesetzt werden. Danach gab ich ihnen das Video mit dem Originalvideo mit dem Festkörper des Projekts, als sorvolo, dass zusammen mit dem Rest auch die Arbeiten im Projekt gezeigt. .

Wenn du danach suchst, ist das alles viel einfacher. Zunächst sollten Sie eine Vorstellung vom altimetrischen Trend an der Schnittlinie haben. der Rest ist leicht zu tun.
Ich glaube, der rücksichtsloseste Teil ist die Höhe der Paläste. Auf jeden Fall ist es bequem, die 3d Umgebung dieses Abschnitts wiederherzustellen.
Gibt es bereits eine 3d dieser Baureihe, die auf Google Earth konsultiert werden soll?

das altimetrische Relief in der Regel ich es mit google Erde tun, wo es google 3d sonst komme ich mit Street View nach unten und ich zähle die Pläne für jedes Gebäude (Ich werde keine Abhilfe dazu haben).
Ich würde lieber daran interessiert sein, zu verstehen, was Sie mit "poliline Extrusionsarbeit" meinen, könnten Sie mir Schritt für Schritt erklären, was Sie meinen?

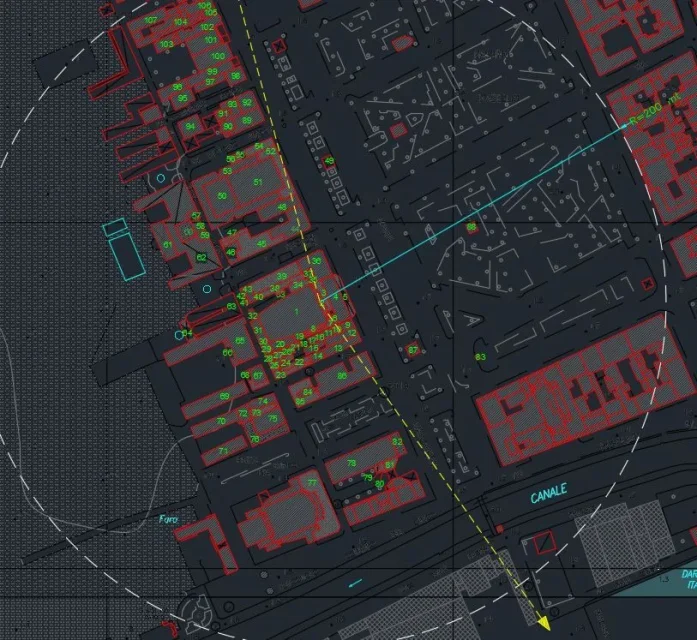

Meine Methode ist sehr spartan, ich richte praktisch das Bezugsfeld (die gelbe Linie) horizontal auf dem Boden (die Linie, die den altimetrischen Trend der Fläche darstellen würde) und ich mache eine xlinea vert der Gebäude, die diesen Sektor schneiden, dann ziehe ich das Rechteck mit den Höhen, die ich zuvor von Google entdeckt habe.



[Tristus]

Ich denke, es ist bequemer, mit Autocad die photogrammetrische zu polieren, die Karte selbst als Hintergrund zu platzieren, gibt ihm etwas Transparenz und Neuberechnung durch Polylinien diejenigen, die die Kanten der Gebäude, die von der Sektionslinie betroffen sind, einschließlich auch einige Rand der Straßen. nach der jede Polylinie extrudiert wird, die jedes Gebäude nach der geschätzten Höhe identifiziert (durch Beobachtung aus Straßensicht oder durch Inspektion vor Ort angepasst).

eine 2d Polylinie, die in einer bestimmten Höhe extrudiert wird, wird zu einem soliden, die in unserem Fall das Gebäude darstellen.

Danach mit Autocad und mit dem Befehlsabschnitt piazzi der Abschnitt, der es mit dem gelben macht. an diesem Punkt haben Sie beide Abschnitte, sowohl auf der einen als auch auf der anderen Seite gesehen. Sobald die Festkörper der Gebäude erstellt wurden, wird es über Autocad denken, um Ihnen den Abschnitt zu geben. Du musst nur entscheiden, wo du es reparieren kannst. Was die Höhe des Länderplans betrifft, sollten Sie sehen, ob Sie in der photogrammetrischen Sie zur Verfügung haben, Quotenverweise vorhanden sind. Ansonsten können Sie es mit diskreter Approximation aus mehr Visualisierungen des betroffenen Bereichs berechnen und an Match Moving arbeiten. Matchmoving-Programme rekreieren auch die 3d-Umgebung, indem sie als Punkte Referenzen. in Ihrem Fall die Bezugspunkte, die für das Matchmoving zu beachten sind, sind diejenigen, die den Straßenplan identifizieren.

Um das Matchmoving zu vermeiden, wäre es besser zu überprüfen, ob in der photogrammetric gibt es Quotenreferenzen. In diesem Fall ist es alles einfacher.



[Brandotw]

Vielen Dank für die sehr ausführliche Erklärung, aber leider habe ich den ganzen Morgen versucht, aber ich konnte nicht tun, was Sie mir erklärt haben, würden Sie mir ein kurzes Demonstrationsvideo machen? Ich weiß, dass ich viel frage, aber Ihre Methode scheint wirklich revolutionär für meinen Job und ich würde gerne sehen, ob es wirklich ist.



[Tristus]

auf diese Weise.
das Mausrad hat mich verlassen und mir nicht erlaubt, die Pfanne zu machen.
befestigen Sie das Bild in guter Auflösung des Fotos, das Sie polieren möchten. tragen Sie es im Maßstab und dann polieren Sie die Linien, die Sie mit dem Polylinea Befehl interessieren, einschließlich der Wimpern der Straßen. Stränge geben eine Höhe zu Feststoffen. Ich habe zugesehen, sogar für die Leiter. um das Video zu beschleunigen, polierte ich einen Palast und kopierte es in Serie.

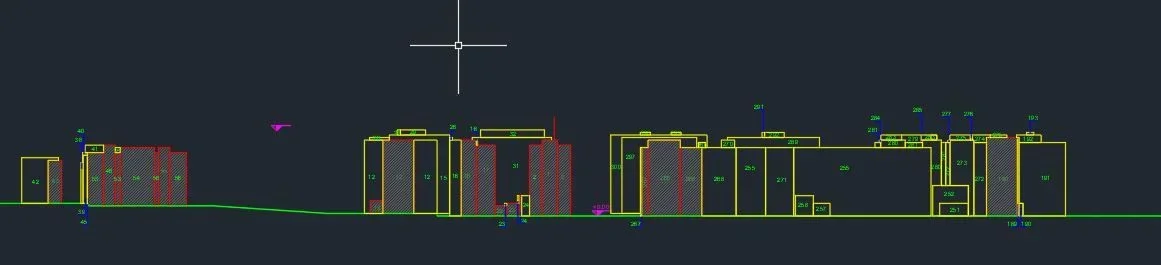

dann mit dem Abschnittsbefehl und dem Unterbefehl "Zeichnung" den Abschnitt, der ihn mit der gelben Linie korrespondiert.

Klicken Sie einfach auf ein pfeilförmiges Symbol, das bei der Auswahl des Abschnittsplans angezeigt wird. Sie können wählen, von welcher Seite der Abschnitt aussehen sollte. Schließlich mit dem Befehl erstellen autocad Abschnitt zieht die ausgewählten Feststoffe.
autocad wendet ein graues retino auf geschnittene Oberflächen an.

für den Landplan sollten Sie eine flache Oberfläche schaffen, die sie an den tatsächlichen Trend des Bodens angepasst.



[Tristus]

Ihre Methode scheint wirklich revolutionär für meine Arbeit und ich möchte verstehen, ob es wirklich ist.

in Wirklichkeit sind die Programme, die das wirkliche "revolutionäre" kadieren.
von der alten tecnigraph bis zum kad ich musste auch einige Methoden der Annäherung an verschiedene Probleme überprüfen.
Genau wie Sie, um Prospekte und Abschnitte eines Gebäudes zu machen, zuerst habe ich den Landplan dann mit der Pflanze, die ich gezogen Linien, wie ich mit dem tecnigraph. Das tue ich immer noch, falls die Aussicht einfach ist. aber wenn es kompliziert ist, dann ziehe ich es vor, solids zu erstellen und mit dem Abschnitt Befehl wird der Cad zu tun, die ruddy Job.

in Ihrem Fall müssen Sie etwas Zeit Polieren verbringen, aber es ist ein einfacher Job, der nicht zu viel verpflichtet.



[Brandotw]

Vielen Dank für alles, ich werde Ihre Vorschläge schätzen und versuchen, sie in Platz zu setzen. Ich habe heute Abend versucht, und ich kann es immer noch nicht wirklich tun, aber es ist nur eine Frage der Praxis.



[Tristus]

Ich glaube, als Methode vermeiden Sie, jede Linie, die die Schnittlinie schneidet, wenn Sie die Aussicht.
Manchmal, je nach Anzahl der erstellten Festkörper, haben Sie Schwierigkeiten, das Dart-Symbol anzuzeigen, das die Änderung der Ansicht im Abschnittsplan ermöglicht (wie mir im Video passiert). in diesem Fall ist es zweckmäßig, den Abschnittsplan zu isolieren und dann wieder auszuwählen. der erstellte Abschnitt beendet dann "hand" nach Ihren Sichteinstellungen.

die Rotation des Cursors, den ich mit dem Snap-Befehl und unter Kontrolle "r" (rotieren) durch Eingabe von der Tastatur durchgeführt habe.
Unterbefehl "r", der nicht in der Liste der Unterbefehle des Schnappbefehls erscheint, aber das ist noch vorhanden. um es zurückzubringen, bevor der Befehl r alles auf 0 setzt
(0.0 sendet, 0)



[+forte]

aber das ist keine Photogrammetrie, das 3d Relief sollte von Hand gemacht werden, die Photogrammetrie wird mit Drohnen durchgeführt,
für das, was Sie tun müssen, gibt es schnellere Methoden mit 3d Tools wie Mixer und Skizzeup

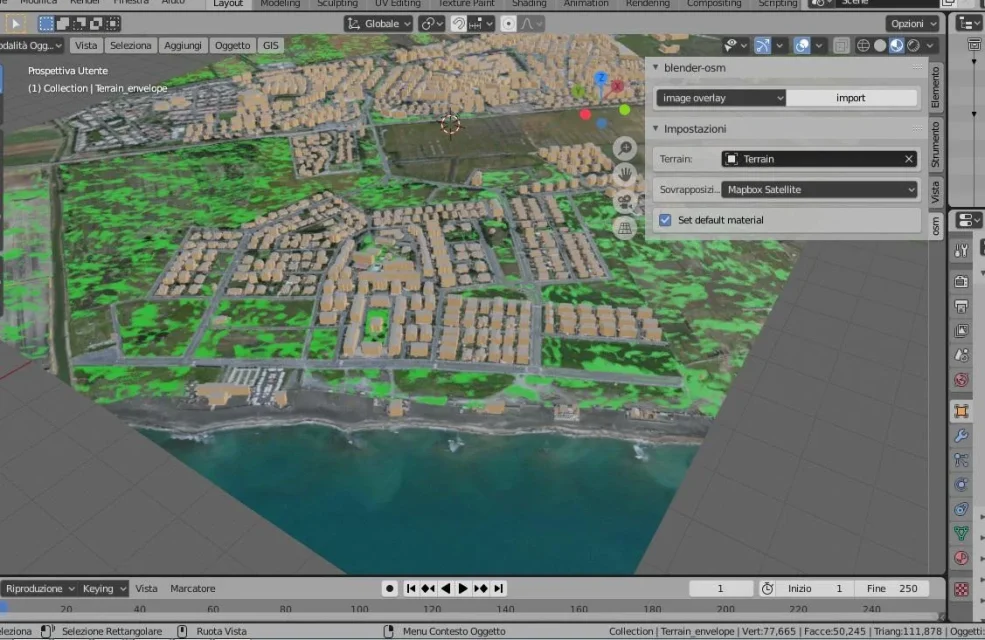

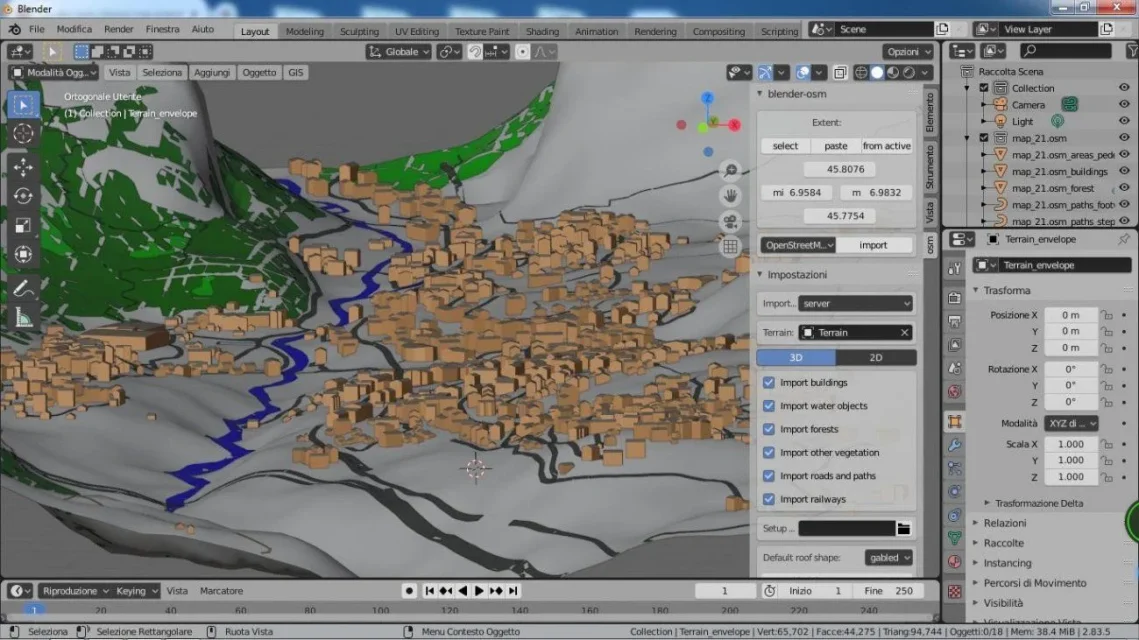

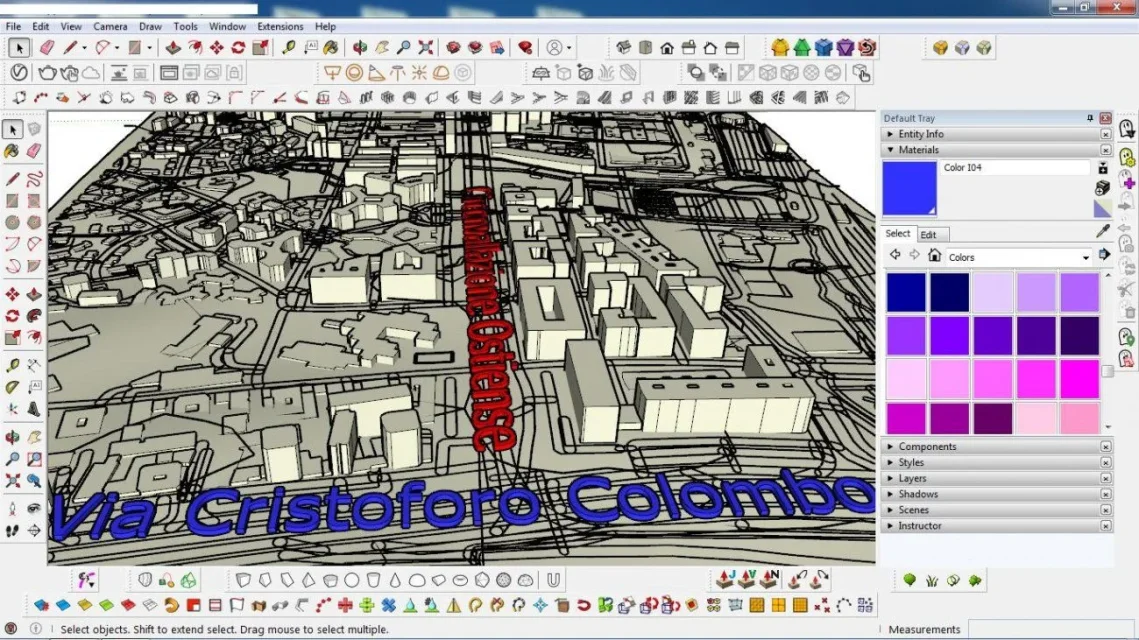

siehe Bilder unter einigen meiner Beweise, wo ich die offene Straßenkarte verwendet habe



[Brandotw]

aber das ist keine Photogrammetrie, das 3d Relief sollte von Hand gemacht werden, die Photogrammetrie wird mit Drohnen durchgeführt,
für das, was Sie tun müssen, gibt es schnellere Methoden mit 3d Tools wie Mixer und Skizzeup
siehe Bilder unter einigen meiner Beweise, wo ich die offene Straßenkarte verwendet habe

Ich habe keine Ahnung, welche Mixer und Skizzen sind, sowieso muss ich sie in 2d präsentieren, es ist möglich, es mit diesen Methoden zu tun?



[Tristus]

die von brandotw platzierte Karte ist ein Aero-photogrammetric.
sind Karten in 2d von Luftbildern erhalten. existiert seit vielen Jahren. auch in dwg-Format, sowie auf Papier bereitgestellt werden.
werden Vektorisierungen mit Luftbildern durchgeführt.

Photogrammetrie, wie es heute verstanden wird, kommt erst vor kurzem. heute dank der Möglichkeit, Drohnen zu senden, und dank der Software ist es möglich, mehr Informationen aus den Fotos zu erhalten, die nicht nur aus einem Blick von oben auf ein einzelnes Foto erhalten. heute verwenden wir Fotos in Sequenz. die Drohnen aufnehmen das Video und aus dem Video extrahiert die Software die Frames, die dienen, um den altimetrischen Trend des Bodens zu rekonstruieren.
Ich habe zuerst von Matchmoving gesprochen. Tatsächlich führt die moderne Photogrammetrie-Software ähnliche Arbeiten wie die der traditionellsten Matchmoving-Software durch.
eine 3d-Umgebung aus einer Sequenz von 2d-Bildern erstellen.



[Tristus]

Ich habe keine Ahnung, welche Mixer und Skizzen sind, sowieso muss ich sie in 2d präsentieren, es ist möglich, es mit diesen Methoden zu tun?

es ist möglich, das Gegenteil zu tun, d.h. von einer 2d-Sequenz, um eine 3d-Umgebung zu erstellen.
wo nur ein paar Highlights oder eine Cloud von Punkten mit 3d-Umgebung gemeint sind.
moderne Photogrammetrie-Programme versuchen, so viele Informationen wie möglich von einer Sequenz von Fotos zu erhalten, um eine Wolke von Punkten zurückzugeben
Aber sie sind enorm anspruchsvoll in Bezug auf die Qualität der zu bearbeitenden Bilder und um ein akzeptables Ergebnis zu erzielen, nehmen sie lange Zeit, um unsere Cloud von Punkten zurück.

traditionelle Matchmoving-Programme gibt keine Cloud zurück. nur die Highlights, die in der Umgebung 3d identifiziert werden.

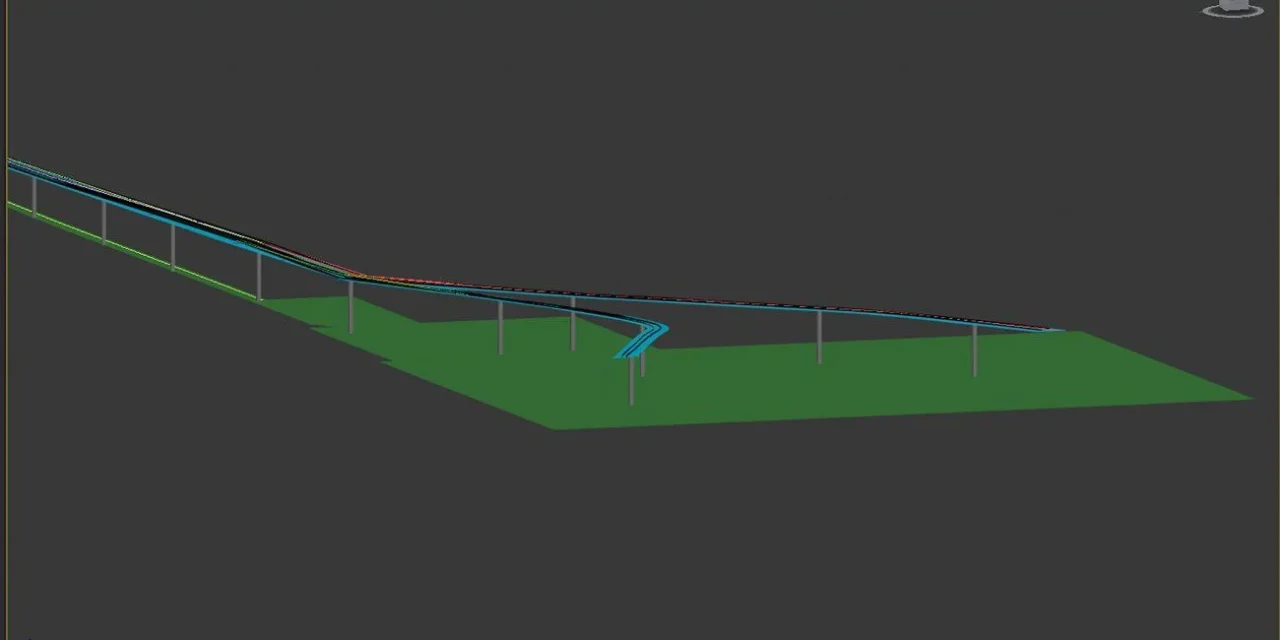

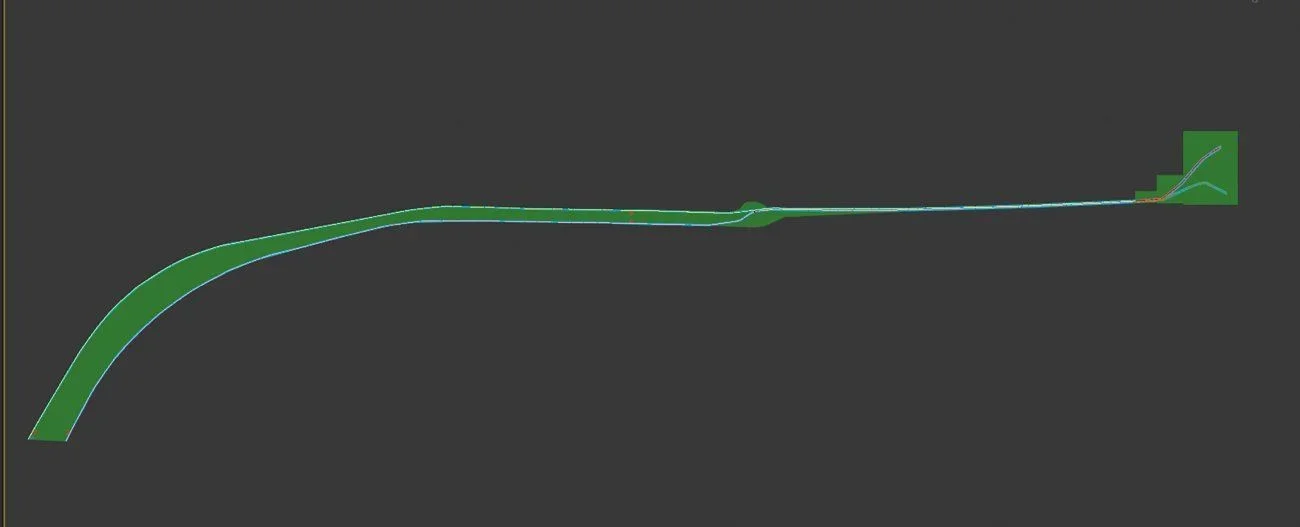

So rekonstruierte ich z.B. aus diesem survolo Video mit Google Earth das Netz 3d, das den Bereich der Intervention identifiziert, zusammen mit seinem altimetrischen Trend. Ich benutzte Syntheys für das Matchmoving. weil ich nicht eine ganze Wolke von Punkten haben musste, sondern nur jene Punkte relativ zu der Asphaltebene, die mir erlauben würde, den Plano altimetrisch zu zeichnen.
ein Netz 3d, auf dem zum Ziehen von Konstruktionsfesten, Maschen 3d aus einer Sequenz von 2d-Rahmen erhalten

dass in blau das Netz 3d in Video 2d eingefügt ist.
Es ist nicht denkbar, eine solche Sache mit einem Photogrammetrie-Programm zu tun. eine Software zum Bearbeiten oder Tracking (in diesem Fall Handbuch) der Punkte, an denen wir interessiert sind. im konkreten Fall der in den Rahmen sichtbaren und nachvollziehbaren Punkte. Punkte, die Ölflecken auf Asphalt, Seitenkanten usw. sein können. Schließlich werden diese Punkte miteinander verbunden und Maschen erzeugt.
Sie könnten auch für die Wände der Gebäude tun, um die ungefähre Höhe zu rekonstruieren, aber es ist notwendig von der Software, die das Tracking der Punkte ermöglicht



[Brandotw]

die von brandotw platzierte Karte ist ein Aero-photogrammetric.
sind Karten in 2d von Luftbildern erhalten. existiert seit vielen Jahren. auch in dwg-Format, sowie auf Papier bereitgestellt werden.
werden Vektorisierungen mit Luftbildern durchgeführt.

Photogrammetrie, wie es heute verstanden wird, kommt erst vor kurzem. heute dank der Möglichkeit, Drohnen zu senden, und dank der Software ist es möglich, mehr Informationen aus den Fotos zu erhalten, die nicht nur aus einem Blick von oben auf ein einzelnes Foto erhalten. heute verwenden wir Fotos in Sequenz. die Drohnen aufnehmen das Video und aus dem Video extrahiert die Software die Frames, die dienen, um den altimetrischen Trend des Bodens zu rekonstruieren.
Ich habe zuerst von Matchmoving gesprochen. Tatsächlich führt die moderne Photogrammetrie-Software ähnliche Arbeiten wie die der traditionellsten Matchmoving-Software durch.
eine 3d-Umgebung aus einer Sequenz von 2d-Bildern erstellen.

Genau!

es ist möglich, das Gegenteil zu tun, d.h. von einer 2d-Sequenz, um eine 3d-Umgebung zu erstellen.
wo nur ein paar Highlights oder eine Cloud von Punkten mit 3d-Umgebung gemeint sind.
moderne Photogrammetrie-Programme versuchen, so viele Informationen wie möglich von einer Sequenz von Fotos zu erhalten, um eine Wolke von Punkten zurückzugeben
Aber sie sind enorm anspruchsvoll in Bezug auf die Qualität der zu bearbeitenden Bilder und um ein akzeptables Ergebnis zu erzielen, nehmen sie lange Zeit, um unsere Cloud von Punkten zurück.

traditionelle Matchmoving-Programme gibt keine Cloud zurück. nur die Highlights, die in der Umgebung 3d identifiziert werden.

So rekonstruierte ich z.B. aus diesem survolo Video mit Google Earth das Netz 3d, das den Bereich der Intervention identifiziert, zusammen mit seinem altimetrischen Trend. Ich benutzte Syntheys für das Matchmoving. weil ich nicht eine ganze Wolke von Punkten haben musste, sondern nur jene Punkte relativ zu der Asphaltebene, die mir erlauben würde, den Plano altimetrisch zu zeichnen.
ein Netz 3d, auf dem zum Ziehen von Konstruktionsfesten, Maschen 3d aus einer Sequenz von 2d-Rahmen erhalten

dass in blau das Netz 3d in Video 2d eingefügt ist.
Es ist nicht denkbar, eine solche Sache mit einem Photogrammetrie-Programm zu tun. eine Software zum Bearbeiten oder Tracking (in diesem Fall Handbuch) der Punkte, an denen wir interessiert sind. im konkreten Fall der in den Rahmen sichtbaren und nachvollziehbaren Punkte. Punkte, die Ölflecken auf Asphalt, Seitenkanten usw. sein können. Schließlich werden diese Punkte miteinander verbunden und Maschen erzeugt.
Sie könnten auch für die Wände der Gebäude tun, um die ungefähre Höhe zu rekonstruieren, aber es ist notwendig von der Software, die das Tracking der Punkte ermöglicht

Der Job ist sehr charmant und sehr weit von meinen Fähigkeiten, aber ich glaube nicht, dass es mir für mein Ziel dienen kann (oder ich bin dumm und ich kann nicht sehen, wie man diese Techniken verwendet, um meinen Job zu tun).



[Tristus]

Ich glaube nicht, dass ich mein Ziel nutzen könnte.

Du würdest es nicht brauchen, weil du schon den Plan hast, daran zu arbeiten.
Aber falls es keine Möglichkeit gab, eine Planimetrie zu haben, könnten Sie einen Flyer des betroffenen Bereichs verwenden, d.h. eine Sequenz von Bildern wie die Frames eines Videos (oder Fotos, die in bestimmten Intervallen des Raumes aufgenommen wurden).
ist, was moderne Photogrammetrie-Programme oder Matchmoving-Programme tun.



[+forte]

Ich habe keine Ahnung, welche Mixer und Skizzen sind, sowieso muss ich sie in 2d präsentieren, es ist möglich, es mit diesen Methoden zu tun?

Natürlich machen Sie Ihre Ansichten und Abschnitte und tragen sie in dwg z.



[Tristus]

Natürlich machen Sie Ihre Ansichten und Abschnitte und tragen sie in dwg z.

dann ist es bequemer, durch Google Erde zu überprüfen, wenn die 3d der Gebäude in diesem Bereich eingefügt werden.
im Video des Stadtflyers, das ich veröffentlichte, bevor die Gebäude in 3d sind.
