Berechnung des Drehwinkels in einem Rahmen

[Lin14]

Sie kämpfen mit der Simulation eines Rahmens aus 4 Balken, zwei Quer- und zwei Längsträgern, die ein Rechteck bilden. Ich muss die Torsion von Längsträgern überprüfen. zur Beurteilung des Torsionswinkels nehme ich an, zwischen den Ausgängen die flexible Drehung im Endabschnitt verwenden zu können. das Problem ist, dass ich nicht entschlüsseln kann, welcher Winkel das ist, was Ansys berechnet, das ist, wenn es ein Drehwinkel ist oder wenn es die Rotation des gesamten Strahls berechnet, weil ich verschiedene Ergebnisse von denen habe, die ich erwartet habe, und außerdem habe ich verschiedene Ergebnisse, wenn ich einen Remote-Punkt im gleichen Punkt auferlegte oder wenn ich die Geometrie in Betracht gezogen. auf der Ansys-Führung wird nicht viel in Bezug auf die flexible Rotation erklärt. Können Sie mir sagen, wie dieser Befehl funktioniert?



[PIETRO2002]

Vielleicht kann dir jemand helfen, wenn du eine Zeichnung machst.



[Lin14]

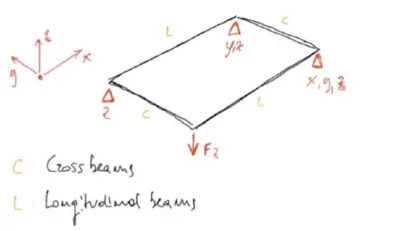

Ich habe den Rahmen mit seinen Abschnitten in Raumanbetung gemacht. in mechanischen I haben Last und Zwänge eingefügt (die Strahlen sind mit gebundenem Kontakt blockiert). Ich muss den Drall der Längsträger (l) berechnen, d.h. dessen Winkel sich um die x-Achse drehen. Ich dachte, ich könnte eine drehflexible Sonde verwenden, die in der Geometrie den gesamten Längsträger anzeigt, aber ich denke, das ist die Rotation des gesamten Strahls, der neigt nach unten zu gehen, so dass der Winkel, dass die Achse des Strahls mit der x-Achse bildet. Wie kann ich stattdessen den Torsionswinkel haben?



[Stan9411]

über die Software.. ein lokales Referenzsystem in Achse mit den beiden Strahlen definieren und die Rotation von Strahlknoten im Vergleich zu diesen neuen Referenzsystemen bewerten
