Dubbio auf Kreation mesh hermetic in AutoCAD

[Tristus]

hi, in dem Prozess der Erstellung eines soliden durch "colpisci"-Befehl geschieht es, dass, wenn ich eine Kopie der Oberflächen und der Bewegung, oder ich einfach die Kopie der Oberflächen in eine andere Ebene, die Befehlsbildhauer können nicht mehr den soliden erstellen.
Ich wollte das Modell eines Rumpfes schaffen, indem ich auf separate feste Ebenen und Oberflächen, die verwendet werden, um sie zu schaffen.
Ich habe auf irgendeine Weise gelöst, d.h., die solide zuerst mit dem Befehlsbildhauer zu schaffen, dann kopieren Sie die solide und explodieren es. die so wiederbeschaffenen Oberflächen (aus der Explosion des Feststoffes) erlauben es mir, wieder die Befehlsbilder zu geben, sonst gibt es keine Möglichkeit, das luftdichte Netz zu schaffen.

Ich habe endlose Zeiten versucht, aber es gibt keinen Weg. und ich verstehe nicht, worauf es abhängen kann.
d.h. wenn eine Reihe von Oberflächen mir einen soliden mit dem blaze Befehl geben... Wenn ich die gleichen Oberflächen auf der anderen Seite abdecke, bildet mir der Befehl den Fehler "mesh not hermetic". und nur wegen der Bewegung! Und wie hast du es gelöst?

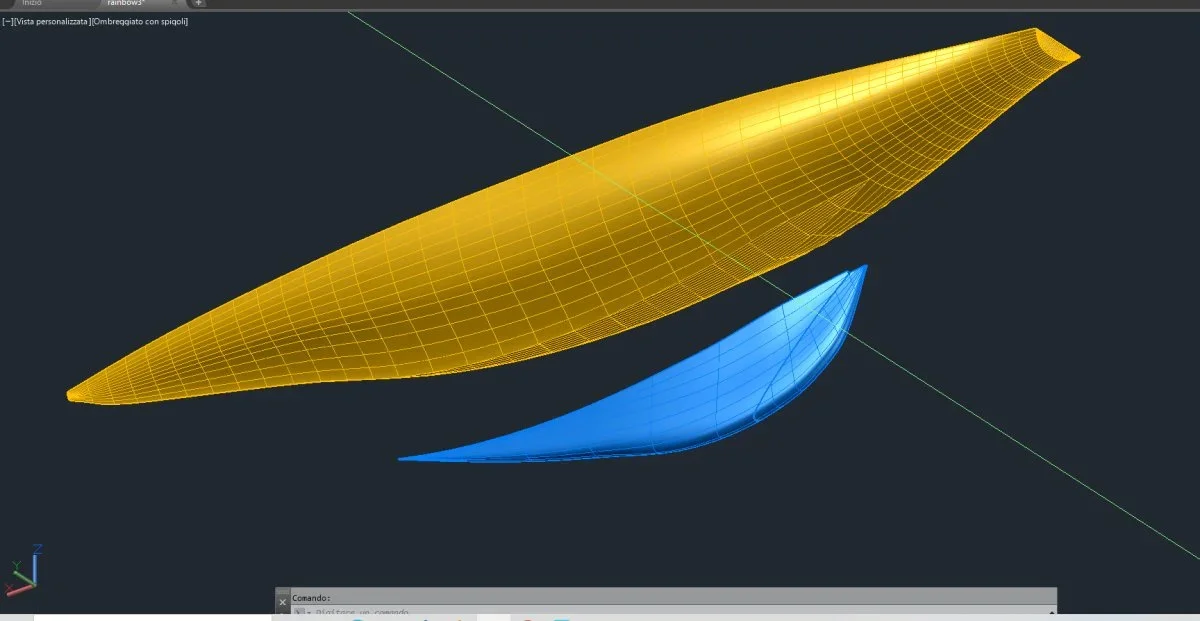

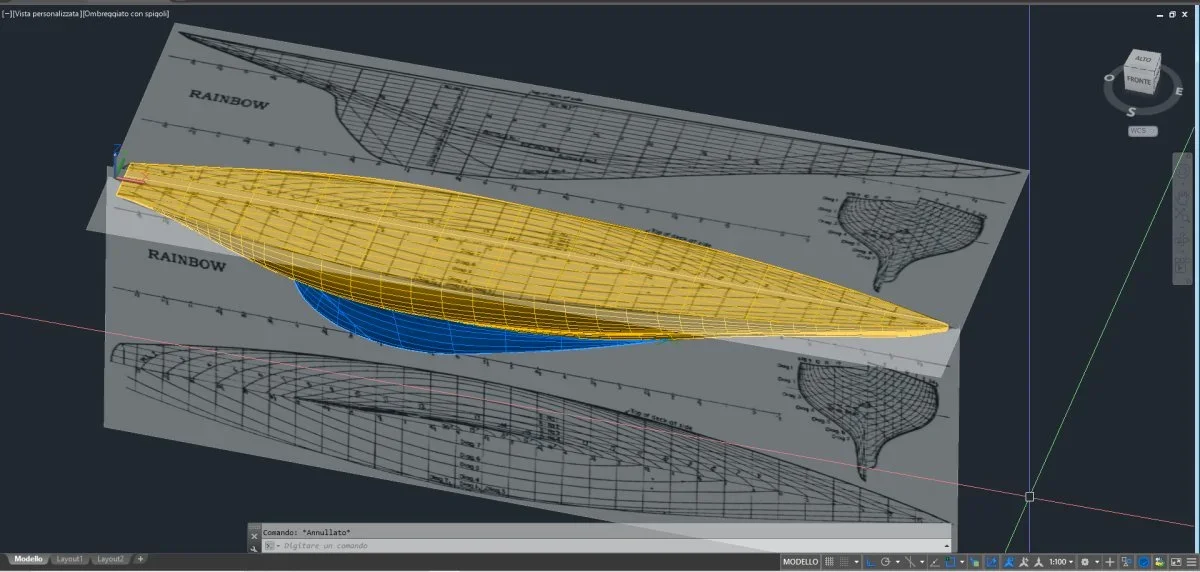

Das ist das Modell, an dem ich arbeite (und mit Autocad kämpfen). Dieses Mal möchte ich ein Modell erstellen, das problemlos dem 3d-Drucker zugeführt werden kann. Ich möchte auch die Innenräume schaffen. Es ist nur der Anfang eines Jobs, dem ich mich widmen werde.
Ich habe versucht, es mit rhino zu skizzieren, aber ich habe immer noch keine Dimenität mit diesem Programm, also für den Moment, in dem ich mit Autocad fortfahren werde



[GP.]

Haben Sie das Modell nicht weit von 0,0?



[Tristus]

nein, die Achse des Bootes ist nur auf 0,0.0
Aber ich glaube, ich weiß, was es war.
den Kiel mit einem Loft I entworfene Abschnitte mit geschlossener Polylinie zu schaffen. In der Tat schafft es mir einen halben Kiel mit der vertikalen Wand, die die 2 Spiegel Lofts trennt.
Wenn ich Bildhaueroberflächen mit dieser vertikalen Wand in der Hälfte Autocad schafft den festen ohne Probleme.
Aber ich will die vertikale Wand eliminieren, weil sie nutzlos ist.

Also explodiere ich das Loft und fass die Wand.

in der Theorie autocad sollte mich die solide gleich erstellen, und stattdessen ohne diese vertikale Wand gibt es mir Fehler von mesh nicht hermetisch.
Ich gelöst durch das Löschen der 2 Schließflächen (eine Hälfte und der andere Spiegel) und das Wiederholen einer einzigen Schließfläche zur Verbindung der 2 Lofts.
an diesem Punkt wird der Feststoff erzeugt. und ich kann diese Oberflächen auch kopieren, um andere Feststoffe wieder herzustellen. Mysterien von Autocad.

in dem Film, den ich vorbereitete, verstehen Sie besser alle Schritte. Vielleicht kann es denen dienen, die in eine ähnliche Situation laufen.
Ich denke, dass viele Kreationen nicht erfolgreich in Festen (mit Autokad) sind von diesen kleinen Dingen abhängig. Manchmal macht es Wut, zu sehen, dass die Oberflächen mit Autokad, die nicht solide schaffen.

.
