Das Gesicht

[Hope]

Auf Wiedersehen, kannst du mir sagen, wo ich mich irre?

Ich möchte durch das Löschgesicht die Innenflächen des Festkörpers eliminieren.

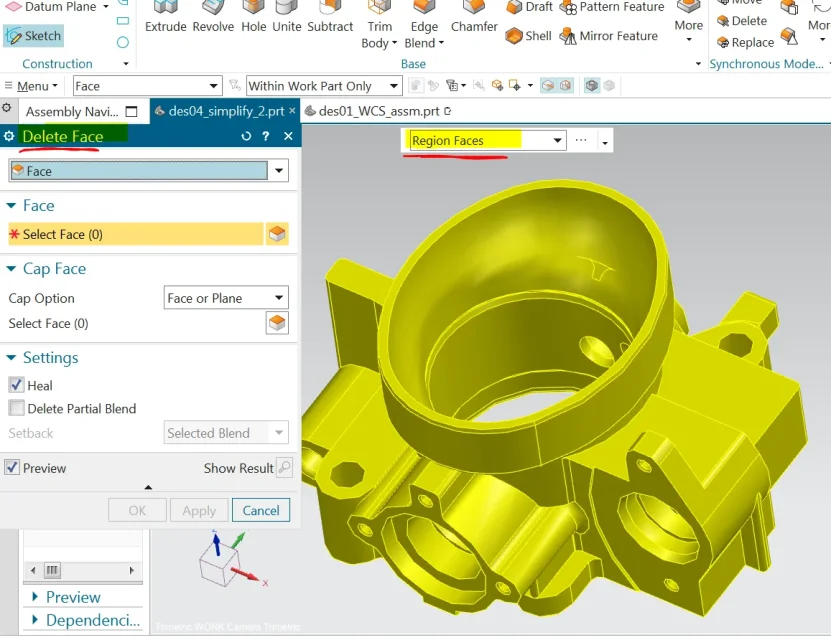

Benutze ich die richtige Auswahl? (Beweis in Abbildung). Ich glaube nicht, weil ich nicht herausfinden kann, wo ich den Samen und die Grenzfläche auswählen kann.

Vielen Dank.



[wall87]

Wenn Sie durch die Beseitigung beabsichtigen, sie vollständig aus dem Objekt zu entfernen und sie nicht mehr haben, dann müssen Sie den Scheck auf Heilung entfernen, die Auswahl, die Sie treffen, ist richtig; Ich weiß nicht, was Sie meinen.



[Hope]

Ich möchte nur innere Gesichter beseitigen und die Außenseite mit dem Befehl "löschtes Gesicht" verlassen, wie es in der Ausübung von Siemen sagt. Saat und Grenze zur Auswahl gibt es in vielen Cad. Ich glaube, ich verwende es falsch.

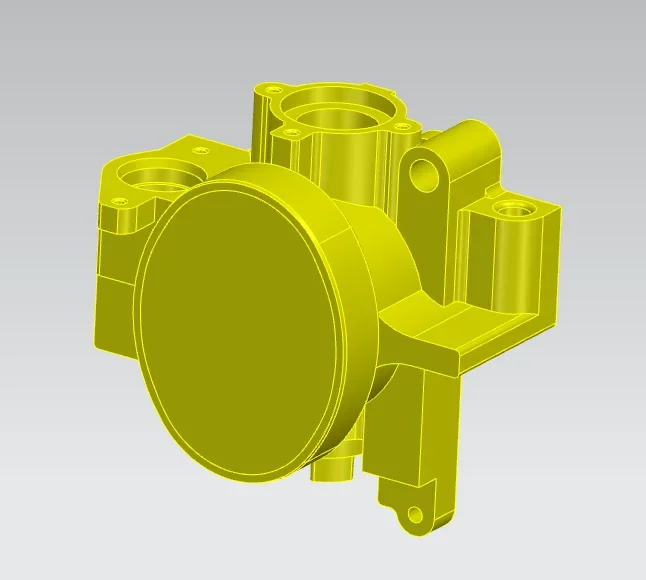

z.B. das Bild unter I machte es zu extrahieren die inneren Oberflächen mit - Extraktgeometrie> Bereich der Flächen.

Es ist nicht klar, wo, sobald ich den Löschen-Gesichtsbefehl eingeben, ich muss das Saatgesicht und die Begrenzungsflächen angeben.

Danke für die Info



[wall87]

Vielleicht denke ich, dass ich verstehe, aus dem ersten Bild, das Sie die Auswahl veröffentlicht haben, die Sie tun, ist richtig.
Wählen Sie den Löschen-Gesichtsbefehl und die Auswahlmethode klicken Sie auf die Bereichsflächen; an diesem Punkt klicken Sie auf Ihr Saatgut-Gesicht und dann ohne Klicken in anderen Teilen wählen Sie Ihre Begrenzungsflächen sofort.
wenn Sie falsch sind, nicht korrekt alle Begrenzungsflächen auszuwählen ist normal, dass der Befehl nicht funktioniert oder funktioniert unerwartet.
Ich stecke Ihnen ein Video an, das vielleicht mehr Erläuterung ist, obwohl es die Version 12 ist, sollten Sie das gleiche verstehen.



[Hope]

Endlich. Ich habe nicht verstanden, dass ich nach der Auswahl des Samengesichts einfach die Grenzen wählen musste, ohne anderswo zu klicken.

Danke für die Nachricht und für das Video!
