ORIGINISCHER PROBLEME

[emanuele grasso]

Hi.
wenn ich in Projektion mit dem "Frontansicht"-Befehl sehe, legt die gedrehte Basis von einem gewissen Grad.. Ich denke, es ist ein Problem der Herkunft
Gibt es eine Möglichkeit, es "richtig" zu setzen, um einen Blick in die Pflanze zu sehen, wie Sie müssen?
Danke.



[AlessandroC.]

Hallo emanuele,
der Axiem hat seine eigene räumliche Orientierung (die, die Sie von unten rechts sehen).
die erste Komponente, die Sie einfügen, wird automatisch auf die Innenseite des Axiems ausgerichtet, aber es kann frei bewegt/ruoted, wenn es nicht isovincolato (ich denke, es ist Ihr Fall).

Wenn ich mich in deiner Situation finde, gehe ich wie folgt vor:

1. Ein neues Teil in den Axiem einfügen

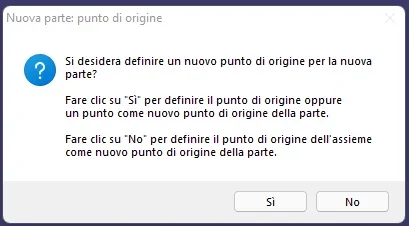

2. zur Nachricht, um den Ursprungspunkt zu definieren, klicken Sie auf "nein": Auf diese Weise wird der neue Teil auf das Referenzterna des Axiems ausgerichtet.
3. das neue Teil blockieren
4. Richten Sie meine zusammen mit dem neuen Teil (Sie müssen verstehen, welche Komponente zu binden, auch nach den Komponenten, die Sie zur Verfügung haben)
5. Optional: Sie können einen Teil Ihres Sets blockieren und das Hilfsteil löschen, das Sie am Punkt erstellt haben ANHANG

Es wird auch andere schnellere Methoden geben, aber im Moment denke ich nicht daran.

Ich hoffe, ich war hilfreich

Hi.



[falonef]

Hallo emanuele,
der Axiem hat seine eigene räumliche Orientierung (die, die Sie von unten rechts sehen).
die erste Komponente, die Sie einfügen, wird automatisch auf die Innenseite des Axiems ausgerichtet, aber es kann frei bewegt/ruoted, wenn es nicht isovincolato (ich denke, es ist Ihr Fall).

Wenn ich mich in deiner Situation finde, gehe ich wie folgt vor:

1. Ein neues Teil in den Axiem einfügen
2. zur Nachricht, um den Ursprungspunkt zu definieren, klicken Sie auf "nein": Auf diese Weise wird der neue Teil auf das Referenzterna des Axiems ausgerichtet.Anhang anzeigen 65377
3. das neue Teil blockieren
4. Richten Sie meine zusammen mit dem neuen Teil (Sie müssen verstehen, welche Komponente zu binden, auch nach den Komponenten, die Sie zur Verfügung haben)
5. Optional: Sie können einen Teil Ihres Sets blockieren und das Hilfsteil löschen, das Sie am Punkt erstellt haben ANHANG

Es wird auch andere schnellere Methoden geben, aber im Moment denke ich nicht daran.

Ich hoffe, ich war hilfreich

Hi.

Aber ich bin eine Nachricht, wenn es genau aussieht?

weil ich mich nicht daran erinnere, ihn noch zu sehen



[emanuele grasso]

Ich werde es Ihnen sagen.



[emanuele grasso]

schöne Methode.. funktioniert
Danke. @alessandroc.



[Vittorio]

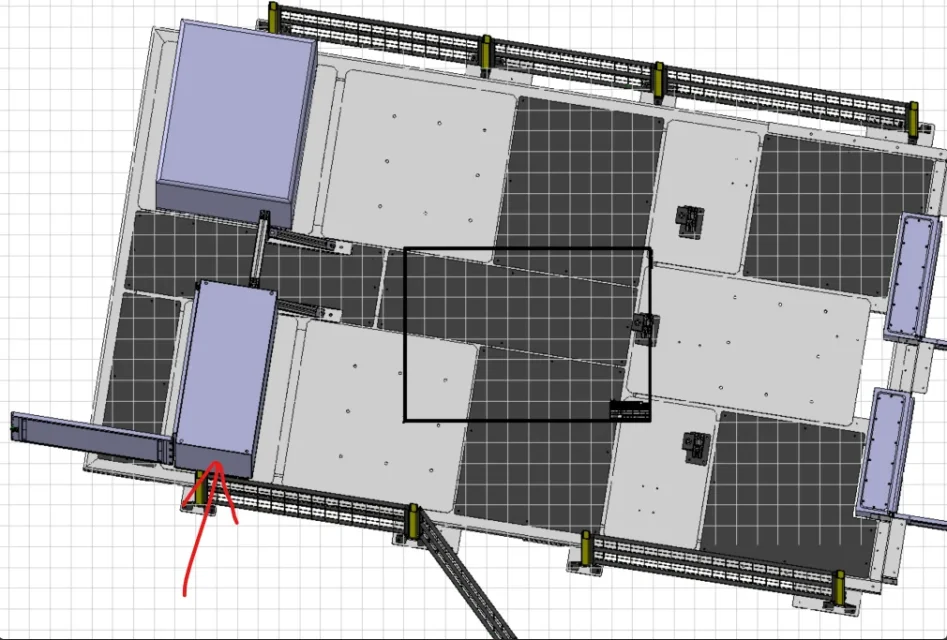

Wenn Sie nur ausrichten müssen, so dass es orthogonal ist. Klicken Sie einfach auf das Gesicht, das ich Sie mit dem roten Pfeil markiert.



[Vittorio]

Aber ich bin eine Nachricht, wenn es genau aussieht?

weil ich mich nicht daran erinnere, ihn noch zu sehen

erscheint, wenn Sie ein neues Katzenteil in das Katzenprodukt einfügen



[falonef]

erscheint, wenn Sie ein neues Katzenteil in das Katzenprodukt einfügen

mir erscheint nie



[Vittorio]

mir erscheint nie

wahrscheinlich "existierende Komponente" einsetzen und nicht "neues Teil"



[falonef]

Ich werde dich wissen lassen



[falonef]

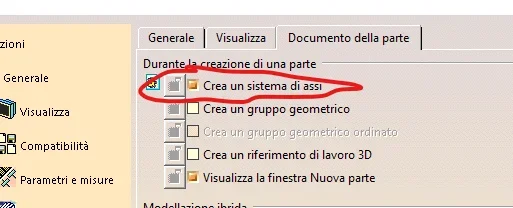

Ich habe nicht die Nachricht, weil wir die Option in den Einstellungen aktiviert haben, um das Achssystem bei der Erstellung eines neuen Katzenteils automatisch zu erstellen.



[AlessandroC.]

Ich habe Ihre Antworten gelesen. .
alles korrigierte, was Sie über die Nachricht geschrieben haben.



[AlessandroC.]

Wenn Sie nur ausrichten müssen, so dass es orthogonal ist. Klicken Sie einfach auf das Gesicht, das ich Sie mit dem roten Pfeil markiert.
Anhang anzeigen 65380

Ich bin mir dieser Erklärung nicht sehr sicher.
Ich stimme Ihnen zu, aber eine Überprüfung ist immer besser zu tun: wir wissen nicht, a priori, wie dieses Gesicht auf andere Komponenten ausgerichtet ist.

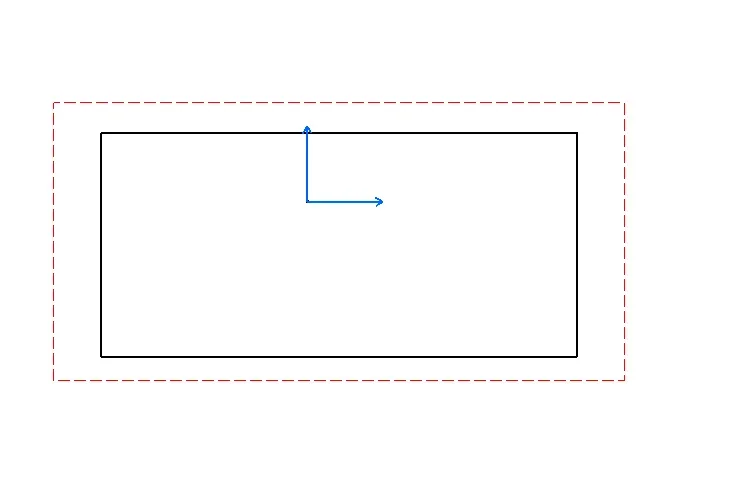

Ich habe nicht einmal verstanden, was das Stück wirklich ist, sie spielen ganz allgemein und ich könnte falsch sein:



[Vittorio]

Ich habe nicht die Nachricht, weil wir die Option in den Einstellungen aktiviert haben, um das Achssystem bei der Erstellung eines neuen Katzenteils automatisch zu erstellen.

wenn Sie sich auf diese Flagge beziehen .. die Frage des Post #2 tut es sowieso



[Vittorio]

Ich bin mir dieser Erklärung nicht sehr sicher.
Ich stimme Ihnen zu, aber eine Überprüfung ist immer besser zu tun: wir wissen nicht, a priori, wie dieses Gesicht auf andere Komponenten ausgerichtet ist.

Ich habe nicht einmal verstanden, was das Stück wirklich ist, sie spielen ganz allgemein und ich könnte falsch sein:

es funktioniert
wenn Sie einen gekippten Katzenteil machen und auf das Gesicht klicken, das durch den roten Pfeil angezeigt wird ... die Ansicht in der Katzenzeichnung wird orthogonal zu dem Gesicht, das Sie für die Tischeinstellung ausgewählt haben

Der richtige Job ist jedoch nicht das, sondern das richtige Axtsystem.
Dies könnte ein Verfahren zur Beschleunigung der temporären Lösung sein
Der Beitrag @emanuele fat Ich fühle mich wie eine Pflanze eines Schuppens



[AlessandroC.]

es funktioniert
wenn Sie einen gekippten Katzenteil machen und auf das Gesicht klicken, das durch den roten Pfeil angezeigt wird ... die Ansicht in der Katzenzeichnung wird orthogonal zu dem Gesicht, das Sie für die Tischeinstellung ausgewählt haben

auf diesem keinen Zweifel! Ich nutze Ihr System oft auch, weil es sehr schnell ist.
Meine Überlegung war nicht die Gewissheit der Orthogonalität zwischen den verschiedenen Teilen des Stückes zu haben, insbesondere wenn das 3d-Modell nicht von mir gemacht wird.

dass Post of @emanuele Fett scheint mir eine Pflanze eines Schuppens

Ich hatte es für eine elektronische Karte ausgetauscht



[falonef]

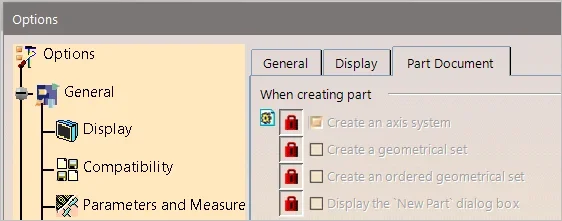

Anhang anzeigen 65404wenn Sie sich auf diese Flagge beziehen .. die Frage des Post #2 tut es sowieso

Hier sind die Optionen, die ich gesetzt habe. Ich habe die Nachricht nichtIch lege einen neuen nicht vorhandenen Teil ein. nessumessaggio erscheint.
das neue, auf der Fliege geschaffene Teil hat das Achssystem.
aber keine Nachricht.



[AlessandroC.]

Ich lege einen neuen nicht vorhandenen Teil ein. nessumessaggio erscheint.
das neue, auf der Fliege geschaffene Teil hat das Achssystem.
aber keine Nachricht.Anhang anzeigen 65419

Ich glaube, es ist ein "Befehl" Problem.

aus dem Menüeinsatz->new Teil sollte nicht die Nachricht erscheinen.
Wenn Sie den Befehl aus der Symbolleiste verwenden (siehe Bild unten), was passiert?
mir die Nachricht erscheint nur in diesem zweiten Fall



[falonef]

Ich glaube, es ist ein "Befehl" Problem.

aus dem Menüeinsatz->new Teil sollte nicht die Nachricht erscheinen.
Wenn Sie den Befehl aus der Symbolleiste verwenden (siehe Bild unten), was passiert?
mir die Nachricht erscheint nur in diesem zweiten FallAnhang anzeigen 65420

So habe ich die Nachricht.
aber ich habe mit benutzerdefinierten Einstellungen getestet.

Wenn ich stattdessen auf die ursprünglichen ds-Einstellungen verweise, kann ich das, was Sie mit der automatischen Erstellungsoption des aktiven Achs terna gesagt haben, reproduzieren.

so in meinen Einstellungen gibt es eine andere Möglichkeit, sich anzupassen

ps: Test mit r30



[AlessandroC.]

So habe ich die Nachricht.
aber ich habe mit benutzerdefinierten Einstellungen getestet.

Wenn ich stattdessen auf die ursprünglichen ds-Einstellungen verweise, kann ich das, was Sie mit der automatischen Erstellungsoption des aktiven Achs terna gesagt haben, reproduzieren.

so in meinen Einstellungen gibt es eine andere Möglichkeit, sich anzupassen

ps: Test mit r30

Ich habe nur mit der alten Version r24- überprüft.

Sie müssen wahrscheinlich etwas in Personalisierungen von der Verwaltung überprüfen, aber ich weiß nicht, wo ich die Hände für diese
