Handlauf im Halbschnitt

  • Ersteller Ersteller Pese83
  • Erstellt am Erstellt am

Pese83

Guest
Guten Abend,
Ich habe ein Problem mit einem Handlauf, den ich auf cnc 5 Achsen arbeiten muss.
Das ist die Datei, die ich bearbeiten muss.
Ich muss ein Gegenstamposium schaffen, wo es einmal die erste Hälfte arbeitete, aber dazu muss ich die Hälfte des zylindrischen Abschnitts schneiden und die gleiche Entwicklung bekommen, aber mit einem Halbkreisabschnitt.

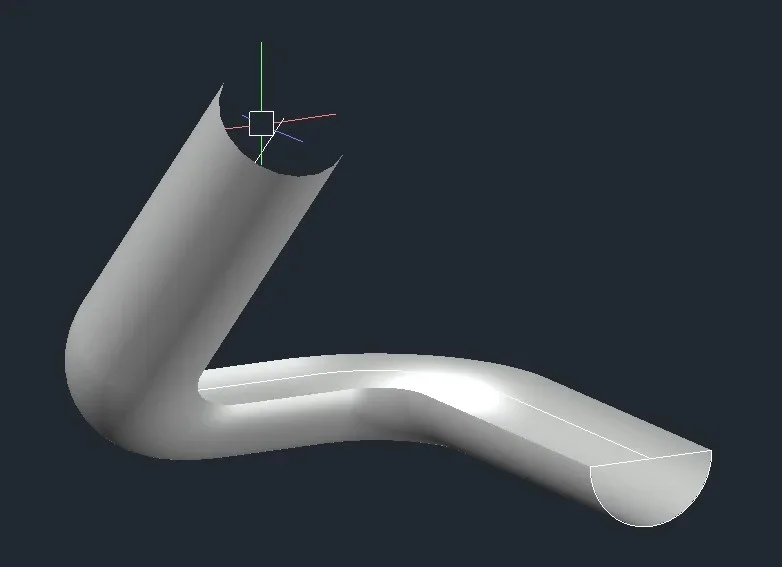

Ich versuchte, es ausgehend von der bereits halbkreisförmigen Sektion neu zu gestalten, aber das Klettern der Kehre dreht allmählich den Abschnitt und erhalten das Ergebnis in das zweite Bild.

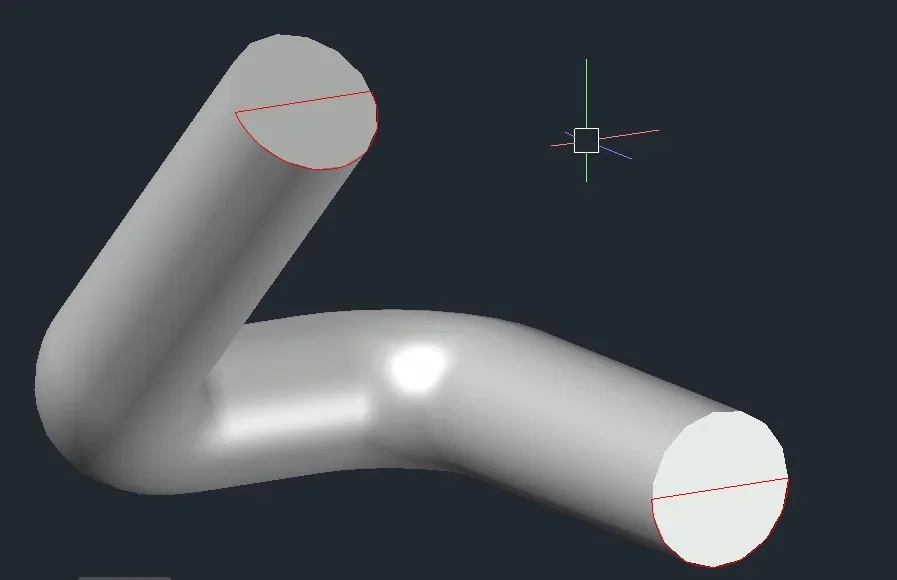

wie ziehe ich den Feststoff genau halb, oder redesigne ihn mit Halbkreisabschnitt? (wie durch rote Linien hervorgehoben)

Dank, wer mir helfen kann3.jpeg2.jpeg

dass des zweiten Bildes die richtige Entwicklung eines Halbkreises entlang des Pfades ist.
Was Sie wollen, ich denke, Sie erzeugen große gemeinsame Probleme in der Kurve, die auf geht. um die Probleme zu überprüfen, von denen ich spreche, versuchen Sie, Ihren festen (Schnell um 3 Punkte) zu deaktivieren.
die Abschnitte einmal die Hälfte des horizontalen Abschnitts, wobei beide resultierende Elemente erhalten bleiben.
dann Abschnitte entlang der schrägen Achse, die aufsteigt, immer halten alle Teile, dann wie Sie löschen, was Sie nicht brauchen. Sie werden sehen, dass ein seltsamer Rand in der doppelten Kurve des Bereichs nach oben steigt geboren wird.
die einzige Möglichkeit, einen soliden wie Sie benötigen (aber ich weiß nicht, was geometrische Ergebnisse) wäre, indem einfach verschiedene Abschnitte entlang der Highlights und mit einem Loft für Abschnitte.

Sie können Halbkurve mit einer Helix als Weg bauen, 2 Regionen entsprechend ausgerichtet auf den HeliixImmagine 2022-05-05 153908.jpgmit Loft-Befehl, wählen Sie die 2 Regionen und verwenden Sie die PfadoptionImmagine 2022-05-05 154123.jpg

dass des zweiten Bildes die richtige Entwicklung eines Halbkreises entlang des Pfades ist.
Was Sie wollen, ich denke, Sie erzeugen große gemeinsame Probleme in der Kurve, die auf geht. um die Probleme zu überprüfen, von denen ich spreche, versuchen Sie, Ihren festen (Schnell um 3 Punkte) zu deaktivieren.
die Abschnitte einmal die Hälfte des horizontalen Abschnitts, wobei beide resultierende Elemente erhalten bleiben.
dann Abschnitte entlang der schrägen Achse, die aufsteigt, immer halten alle Teile, dann wie Sie löschen, was Sie nicht brauchen. Sie werden sehen, dass ein seltsamer Rand in der doppelten Kurve des Bereichs nach oben steigt geboren wird.
die einzige Möglichkeit, einen soliden wie Sie benötigen (aber ich weiß nicht, was geometrische Ergebnisse) wäre, indem einfach verschiedene Abschnitte entlang der Highlights und mit einem Loft für Abschnitte.
Ich habe es letzte Nacht genommen und es geschafft, was ich brauchte.
Es war wirklich einfacher als es schien.
mit dem fremden Befehl isoline Ich erhielt die 2 "lateralen" Pfade, Ich schloss die Enden der Pfade mit einer einfachen Linie, und mit dem Befehl schließen die Oberfläche I eine Oberfläche, die in 2 Stück geschnitten.
Ich konvertierte den Feststoff in die Pflegefläche, und mit der geschaffenen Oberfläche schneide ich ihn in die Hälfte.
das Bild ist ein wenig graviert, aber Sie sollten verstehen. .


Anhänge

  • IMG_20220505_105132.jpg
    47 KB · Aufrufe: 20
"sweep long trajectory" rotiert die Form, weil sie zwangsläufig Punkt 1 mit Punkt 2 zusammenfallen muss (wie von beigefügten Bildern) und es täuscht, den letzten Abschnitt des Abschnitts zu drehen. Ansonsten wäre es unmöglich, das gewünschte Ergebnis zu erhalten.
unmöglich auch durch Extraktion von Isolinien.
Ich versuchte sie zu extrahieren und kam zu diesem Ergebnis.

es sei denn, durch die Verbindung mit den Ecken die Linien, die den Weg bilden, alles sich nicht beruhigt.
Aber die Tatsache, dass Autocad Ihnen den letzten Abschnitt trotz der Armaturen, meiner Meinung nach bedeutet, dass der erhaltene Feststoff nicht korrekt ist, da es unmöglich ist, es zu bekommen.

die beste Lösung ist, Rpor66, das heißt, einen Ellbogen und einen Propeller zu bauen, so dass sich in diesem Abschnitt die Form richtig dreht


Anhänge

  • ringhiera.jpg
    56 KB · Aufrufe: 11
  • ringhiera2.jpg
    53,7 KB · Aufrufe: 8
  • ringhiera3.jpg
    52,7 KB · Aufrufe: 8
