Hervorhebung von Quoten, die täuschen können

[x11start]

Vor ein paar Wochen habe ich eine Produktionskarte einer vorgefertigten Platte geliefert, auf der es ein Loch gab, um mit 99 cm von der Kante gemacht zu werden ... aber der Arbeiter legte es auf 66 cm!
ist ein ziemlich häufiges Problem für diejenigen (wie uns vorgefertigte Designer), arbeiten in cm ...
Dafür habe ich eine Lippe gemacht, die alle Quoten "Dubbie" prüft: d.h. jene mit n. 6 8 9 und 0, die im Gegenteil gelesen werden können.
die lisp ermöglicht es Ihnen, sie zu unterstreichen oder den Wert der Subform des Textes zu schreiben (z.B. achthundert und neunzig-sechs).
ist auch möglich, mit dem Befehl [R]Saubere die Unterwäsche oder Texte. natürlich, wenn eine Quote gezogen wird, wird es notwendig sein, den Befehl neu einzurichten: Lassen Sie uns sagen, dass die Quote 99 um 1 cm gestreckt wird, die Wiederaufnahme des Befehls (der jetzt 100 wert ist) würde nicht mehr unterstrichen werden.
Sie können wählen, um nur einen Teil der Quoten zu überprüfen (und zu unterstreichen), oder wählen Sie alle Zeichnung. die Quoten, die variiert wurden, werden gezählt und Sie können sie leicht lokalisieren, indem Sie in einem leeren Punkt des Designs klicken: von diesem Punkt werden sie Linien verlassen, nur um die gefundenen Quoten leichter zu identifizieren.

angeschlossen gibt es 2 Dateien: 6890.lsp (die Hauptlisp) und gword.lsp (eine einfache externe Lisp für den Befehl getkword) letztere muss im gleichen Ordner der Hauptdatei oder in jedem Fall in dem von autocad erkannten Pfad sein.

Ich hoffe, du könntest helfen!



[MassiVonWeizen]

Meraviglioso, Bradsio @x11start Ich bedaure fast, dass ich nicht mehr Autocads benutze, um diese Bohne zu entlüften.



[Cristallo]

spezielle lisp, ausgezeichnete Programmierung Übung, aber...
ohne alles, um zu x11 zu entfernen und für Gottes Liebe kann eine nützliche Lispe sein, aber es ist das erste Mal, dass ich das Gefühl, dass eine Quote Maß umgekehrt ist. Das macht mich auf die Art und Weise, wie die Zeichnungen zitiert werden und die Unwissenheit derer, die sie lesen.
das Problem wird immer gelöst, wenn die Quotenlinie eingefügt wird. die Maßnahme über der Linie zwischen den Kerben bleibt und dies die Leserichtung automatisch angibt.

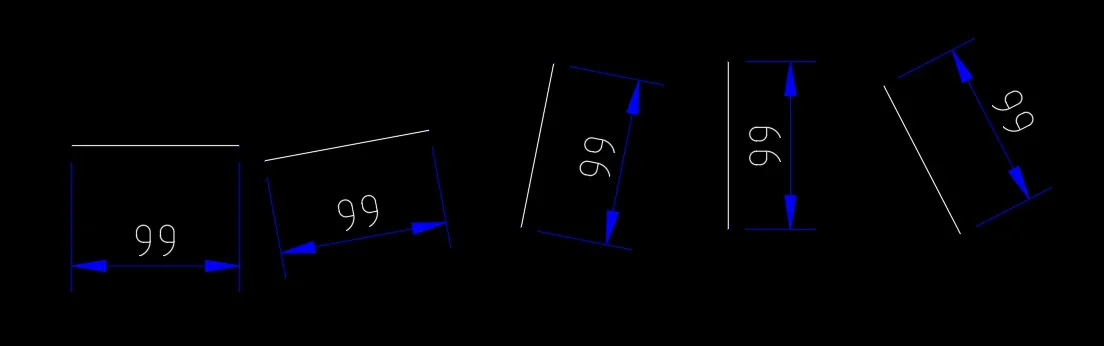

autocad Angebot wird normalerweise nach dem Standard-Übereinkommen ausgerichtet, so lesen Sie von links nach rechts oder von unten nach oben.
autocad sieht vor, den Text der Quote zu führen, um diese internationale Konvention immer zu respektieren.
die kritischste Quote ist das letzte Recht, aber die Linie zwischen den Pfeilen macht Sie verstehen, wie es zu lesen.
Wer die Zeichnung liest, die Figur umzukehren, ist wirklich "de coccio".
dann ist es auch wahr, dass es am Designer steht (es ist sein Handwerk) die grafischen Kritiken abfangen und das Design dem Empfänger lesbar machen.
meine Zeichnung prof., sagte, dass die Aufgabe, wer zieht ist, das Auge zu führen, wer die Zeichnung lesen wird. so, während die Unwissenheit derer, die lesen, ist es ein wenig der Fehler des Designers, wenn die Maßnahme umgekehrt wurde.



[x11start]

Sie sind perfekt kristallklar rechts: Ich teile zu 100 %, was Sie schreiben (nicht zu 99% oder jemand könnte 66% lesen! Ich habe in verschiedenen Unternehmen gearbeitet und überall neigt es dazu, den Fehler des Arbeiters zu rechtfertigen, die Schuld an dem Designer zu wenden; Also will ich immer nach Strategien suchen, um "für mich selbst zu schützen."



[Cristallo]

Also will ich immer nach Strategien suchen, um "protect yourself"

Jetzt verstehe ich die Notwendigkeit und was zu sagen... Es tut mir leid.
Als persönlicher Rat würde ich jedoch mit der falschen Person schwer fallen und den Fehler auf Sie kippen.
aber nicht, um die "cazziatone" zu ihnen zu bekommen, nur um sicherzustellen, dass sie nächstes Mal, bevor sie Luft an den Mund geben, die Fakten betrachten. Das ist, ich meine, dass der Gedanke automatisch auftaucht "wir sehen gut, bevor wir falsch sind, sonst wissen Sie, was der Kerl ist, er wirft über uns."
Für die Aufzeichnung, Ich benutze nur Quoten in cm wie Ihr und ich hässlich (gebildet, aber äquivalent zu einem Schwanz auf den Zahnfleisch), auch mit Menschen eines bestimmten "Gewichts", wenn Sie erlauben, zu fragen, was ich schreibe.
und ich gebe Ihnen ein praktisches Beispiel.
Ich entwarf eine kreisförmige Platte ø280mm (schriftet sowohl als Quote als auch als Text in einem Führer), mit 6 ø21 Löchern für 6 m20 Hintergründe.
ein multinationaler schreibt mir und macht mich: "Aber die ø21 Löcher sind mm?"
Meine seraphische Antwort war "gut, wenn Sie uns 6 Löcher von 21cm, 21m oder 21 Zoll bekommen können, gebe ich es Ihnen auf meine Kosten zurück..."



[x11start]

aktualisierte Version, die verschiedene 'Bug' repariert!
