3D Gewindeschneider zum Drucken

[Dedo84]

Guten Morgen.

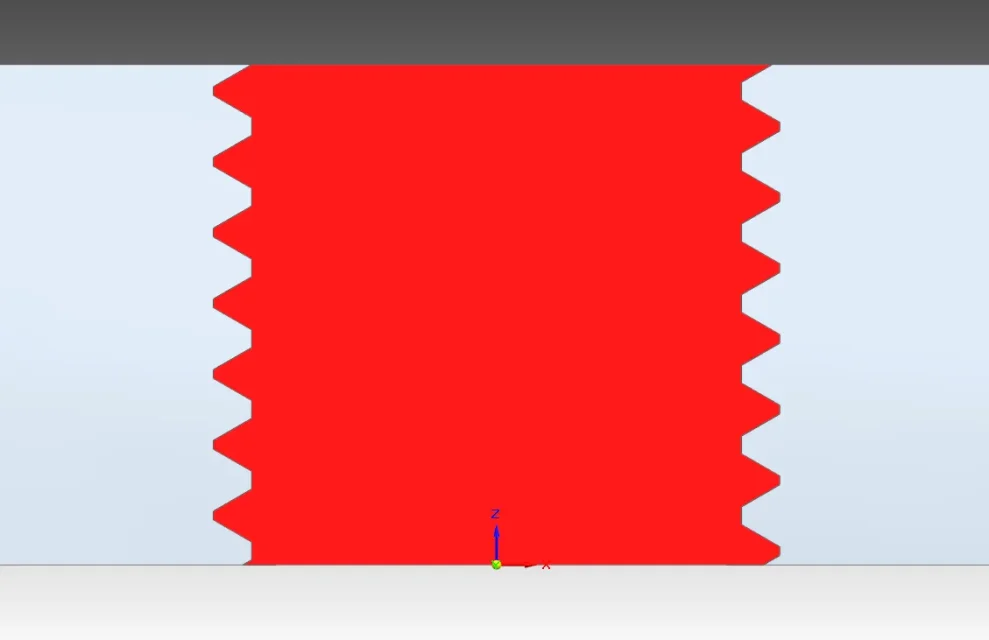

Ich beginne mit massivem Rand 3d Gewinde. Aber ich sehe, dass es keine Abweichung gibt und die Druckstücke nicht verschrauben.
haben Sie irgendwelche Vorschläge, um Schläge wie Fadentabellen hinzuzufügen?
Ich habe mit dem klassischen Offset versucht, aber es funktioniert nicht.
Danke.



[marcok625]

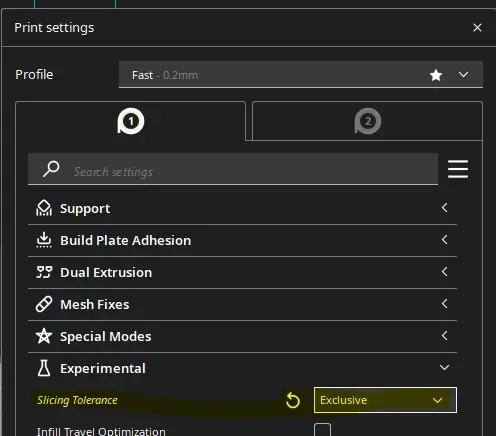

hi Ich benutze die Druckparameter beim Erstellen der 3mf-Datei oder gcode. z.B. in der Pflege, aber ich glaube auch an alle anderen Slicer, (Magari mit verschiedenen Namen) finden Sie den Befehl "Schleife Toleranz", die standardmäßig auf "Mitte" ist, in diesen Fällen habe ich es auf exklusive, auf diese Weise ist das Zentrum der Düse nicht auf der Linie des Umfangs des Stückes zu drucken, was es vergrößert, aber immer innen am Umfang des theoretischen Stückes drucken.Ich hoffe, ich habe es erklärt.
habest du schon mit dieser Einstellung versucht?



[Dedo84]

Hallo, danke für den Tipp... Wir werden es versuchen.
aber Sie setzen diese Einstellungen auf den Drucker oder direkt aus dem Cad exportiert?
Danke.



[marcok625]

Ich verstehe, dass es auch einige unklare Lösungen gibt.
Diese Informationen finden Sie im Slicer (Software für 3d-Druck) nicht in cad.
Eine andere Sache, die den Unterschied machen kann, ist die Qualität, mit der Sie das Stl-Format erzeugen, das in der Regel das Format ist, das die Slicer öffnen. Wenn die Qualität der Erzeugung dieser Datei niedrig ist, wird daher die geometrische Form des zu druckenden Stückes "vereinfacht". ein Beispiel nur die runden Flächen, die auf eine Reihe aufeinanderfolgender Flächen vereinfacht sind.



[Dedo84]

Hi, wir haben eine .stp direkt vom Drucker geladen.
Aber da ich nicht direkt in die Presse gehe, überprüfe ich zwei Kollegen:
- Exportseite können wir mit .stl wählen hohe Auflösung
- Druckerseite ich sehe mit meiner Kollegin
Danke.



[marcok625]

Hallo, nichts. Ich würde Ihnen noch ein paar Fragen stellen, die helfen könnten. Welcher Drucker und welcher Slicer verwenden Sie? Wovon reden wir? Welche Düse verwenden Sie 0,4 oder 0,25? Was ist das Material verwendet pla, abs, Nylon? Danke.



[Dedo84]

Hi, hier ist das, was wir benutzen:
- Stratasys f370 Drucker
- abs-m30 Material
- Düsengröße ich weiß nicht... Ich fragte und ich werde dich wissen lassen
- wir versuchten mit der besten Slicer-Auflösung
- nichts ändert sich, indem eine .stp-Datei oder eine .stl-Datei importiert von cad mit besserer Auflösung

der Zweifel, dass es mich jedoch assimiliert, dass die seitliche feste Kante (Version 2021) die Stöße nicht betrachtet werden.

Ein anderer Beweis, den ich gemacht habe, ist, in die Tischlöcher die Durchmesser einzufügen, indem man entweder die beiliegenden Abweichungen addiert oder subtrahiert. Auf diese Weise wird das Loch tatsächlich erhöht, während der Stift kein Gewinde erzeugt.
Wenn es einen Vorschlag gibt, würde ich es gerne versuchen.
Danke.



[Be_on_edge]

Ich denke, das ist das Hauptproblem, das in der Druckphase korrigiert werden muss.

Meiner Meinung nach ist es angebracht, dies zu melden; die Funktion wurde genau für den 3d-Druck geschaffen, macht keinen Sinn, dass die Druckstücke dann nicht verschrauben.



[Vittorio]

Hi.
Ich weiß nicht, welche Präzision Sie auf dem Faden braucht.

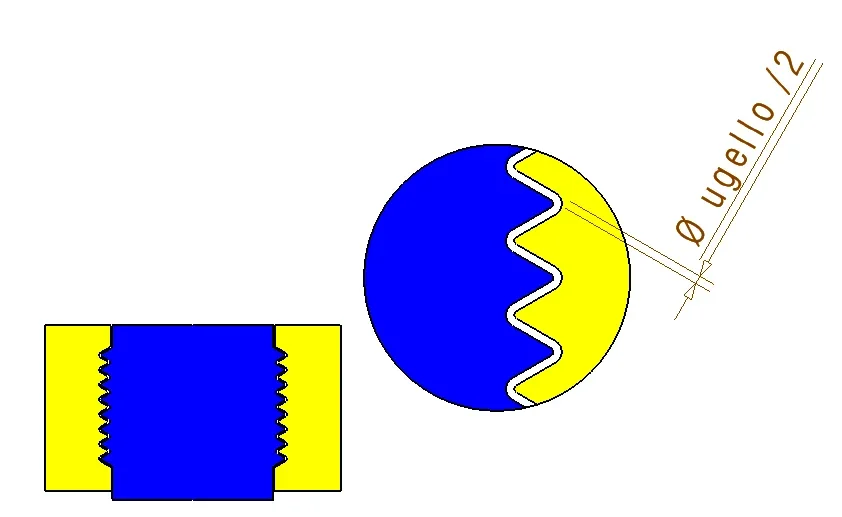

Ich habe diese Regel angenommen:
im Aufbau des Propellers der Mütter geben ein Spiel gleich der Hälfte des øugello
dann Düse ø 0.4 Spiel = 0.2
funktioniert auch gut mit Düsen ø 0.6 mit Spiel 0.3



[Dedo84]

Dank sowohl und ich stimme mit be_on_edge zu!
ok Ich werde auch versuchen, was von siegreich vorgeschlagen.
Guten Tag



[marcok625]

Ciao @deed84 Ich kam heute von den Feiertagen zurück. Dank der Info.
für Ihren Drucker, die Software, die Sie verwenden? weil mit grabcad Druckeinsicht die Gewindebohrungen funktionieren sollten. wenn Sie sich das Video ansehen Gliederung pro Minute 2:06 wird im Menü gesehen, das im Typ als zweites Symbol das Gewindeloch öffnet.
Ich habe bisher noch nie mit Schichtdruckern gearbeitet, und ich weiß nicht, welche Parameter mit diesem Befehl konfiguriert werden können, aber es lohnt sich zu versuchen. Hi.



[Dedo84]

Hallo, danke für die Unterstützung!!
Ich benutze leider nicht den Drucker, ich muss mich an den Kollegen wenden, damit er im September verteilt wird. .
Ich werde Ihnen das Ergebnis geben, damit dann auch andere Nutzer profitieren können.
Hi.
