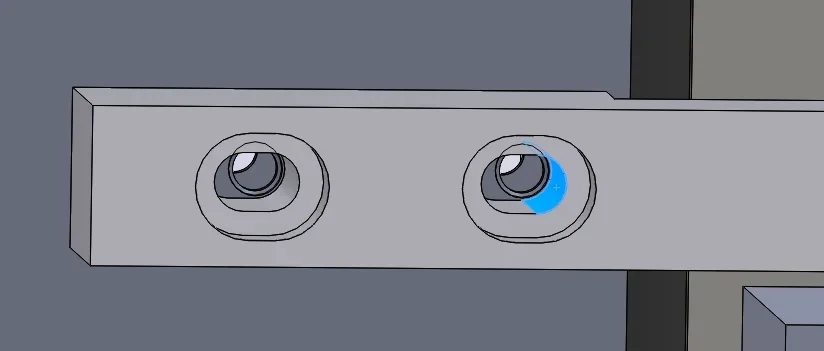

Ich will, dass sie zentriert werden. Haben Sie Vorschläge?
help.solidworks.com

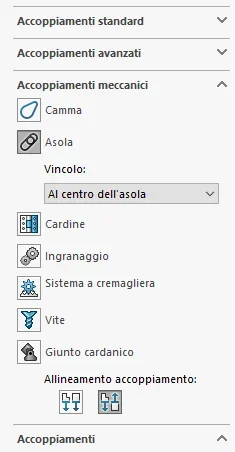

Hallo, ich benutze den Befehl Asola und lege die Bindung in die Mitte der Asola. oder die Distanzkupplung, wenn ich weiß, wie weit ich von der Mitte der Asola sein würde.

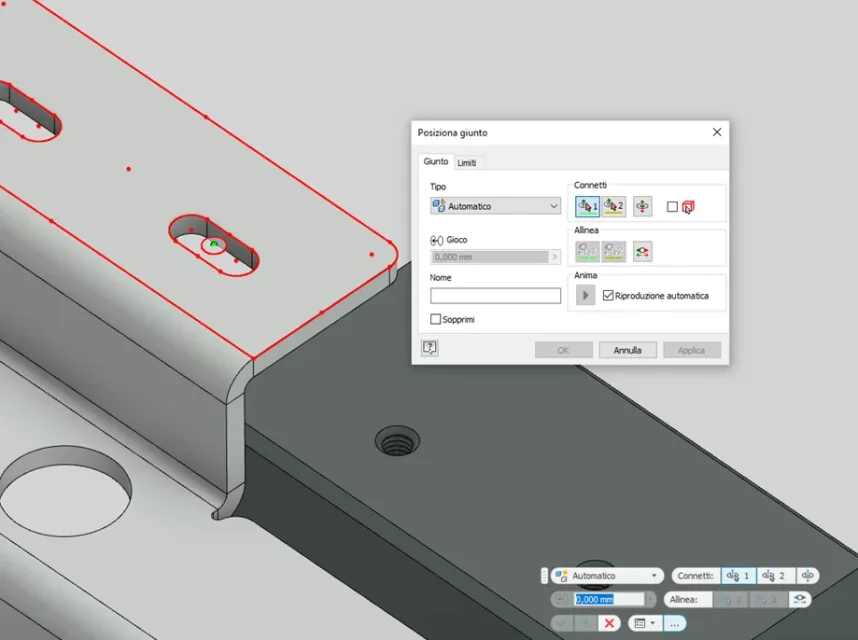

sin spricht von solidworks..
Aufrichtig hatte ich nicht gesehen, dass es zu solidworks berichtet wurde, aber es kann nützlich sein, wie:
Sie können dies tun, indem Sie Moderatoren kontaktieren

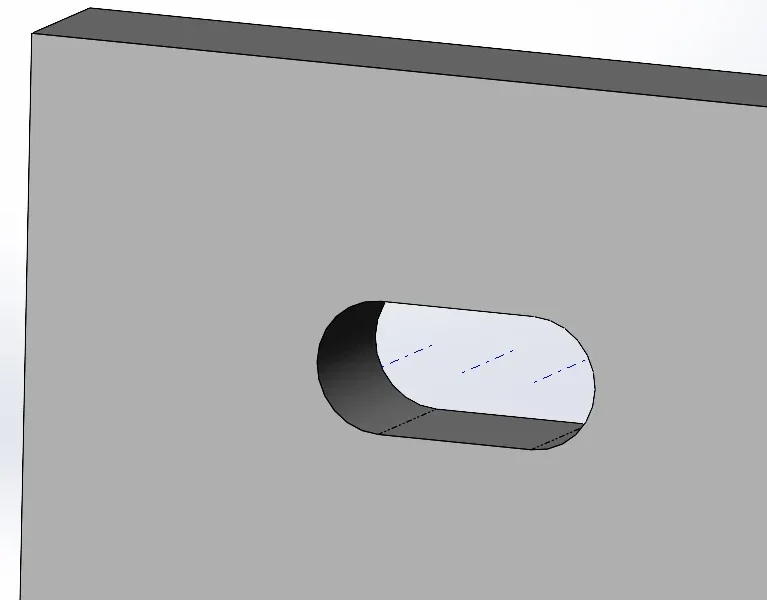

Seit wann hat eine Achse eine Mittelachse?
immer, wenn mit dem Befehl der Skizze asola verfolgt. es ist temporäre Achsen, so dass Sie sie sehen müssen.
Nein, wenn Sie die Asola manuell mit 2 Linien und 2 Bögen ziehen, gibt es keine Achse. das Vorhandensein dieser Achse beginnt von der Skizze.
skizzieren Linie und mittlere Punkt. automatisch nein.
der direkteste Weg ist, die Skizze zu sehen, die die Asola erzeugt und mit der Lochskizze des anderen Bauteils festhalten. Auf diese Weise sehen Sie den zentralen Punkt der Asola und Sie können "angreifen" direkt. Wenn die Asola eine Wiederholungsinstanz ist (nicht der Standardkopf) oder Sie die Skizze nicht wie oben erwähnt sehen möchten, können Sie die vorläufigen Achsen sehen, die zentrale Achse der Asola erscheint und Sie können mit dem Skizzenbericht verankern. letzte Lösung, wie von Mechanik vorgeschlagen, eine Linie für die Konstruktion zwischen den Zentren der Bögen oder zwischen den mittleren Punkten der Seiten und positioniert die Mitte des Loches in der Halbpunkt dieses Segments.
