Förderband mit einer Kurve 30-60-90°

  • Ersteller Ersteller Super geno
  • Erstellt am Erstellt am

Super geno

Guest
Guten Tag.
Ich sollte Förderbänder entwerfen, die sich biegen.
Ich erkläre kurz:
Förderbänder, die besondere mechanisch bearbeitete Transportbänder tragen, verwenden die Zahnstangen t10 z16 (ø 50) als Zugrollen eine Breite von min.80 dann in Serie von 50 (100-150 etc.) und kommerzielle Teleammeraal Habasite etc. etc. in Kunststoff, Gummi, Polyurethan.
für die Notwendigkeit der Verbindung zwischen Bändern würde ich eine Reihe von Verbindungsbändern machen müssen, so dass sie mich kurze Drehungen machen, 30, 60,90 Grad zu montieren nach meiner Anforderung.

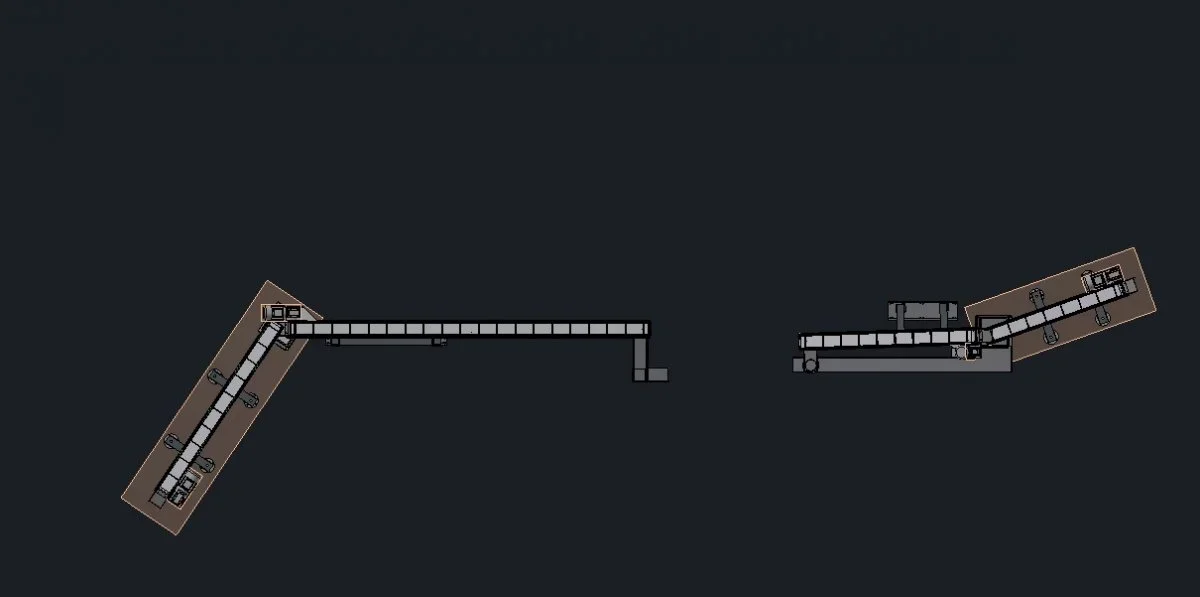

Ich hänge ein Foto als Beispiel an, damit ich verstehen kann, was ich meine.
Ich habe Videos mit Rahmen auf Traktionsköpfen gesehen, die von Massen und verwenden konische Rollen (cone Stamm ), aber ich kann technische Eigenschaften nicht finden, so dass ich kad entwerfen kann.
optimaler Winkel des Rollenkegels, Durchmesser / minimaler Radius, der nach der Bandbreite usw. verwendet werden soll. usw.
wer könnte mir helfen oder mir Anweisungen geben, wo Informationen zu finden sind
Vielen Dank und gute Arbeit für alleImmagine nastri.jpg

Das Beste ist, einen Habasit-Techniker zu kontaktieren und das Projekt gemeinsam zu machen. auf den technischen Katalogen gibt es etwas geschrieben, das zum Design dienen kann, aber sicherlich eine gerade von einem kommerziellen Techniker hilft Ihnen.
