Steuerung in einer Spline den Biegeradius

bandy

Guest
Hallo?
Ich möchte wissen, ob mit den Steuerungen der generativen Formgestaltung der Radius der Krümmung in einer Spline kontrolliert werden kann.
so dass ich glaube, dass Sie aktiv sind, indem Sie ein zusätzliches Formular kaufen, aber wenn Sie Informationen darüber haben, danke im Voraus
die Sache, die ich brauche, um den flexiblen Teil eines Rohres in "montierter" Position zu schaffen 1674645084760.png


Anhänge

  • 1674645017688.png
    29,6 KB · Aufrufe: 6
der Online-Führer zeigt diese Hinweise:

eine Krümmungsverklebung an einem Splinepunkt nach Einstellung einer Tangenzbindung angeben, eine Krümmungsrichtung angeben und einen Radiuswert angeben.
die Krümmungsrichtung auf der Normalebene zur Tangentenrichtung projiziert wird.
e)

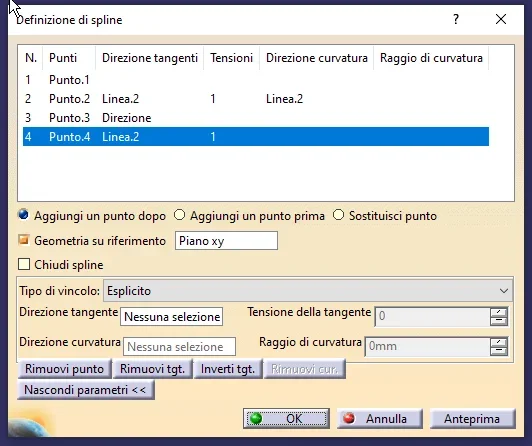

Es wird beobachtet, dass für bestimmte Punkte die Angabe in der folgenden Reihenfolge eingefügt werden muss:
  • Dir. tangent (transparente Richtung)
  • Tangente Spannung
  • schmutz. Krümmung (Richtungskrümmung)
  • Biegeradius
Felder werden durch Auswahl von Werten aktiviert.

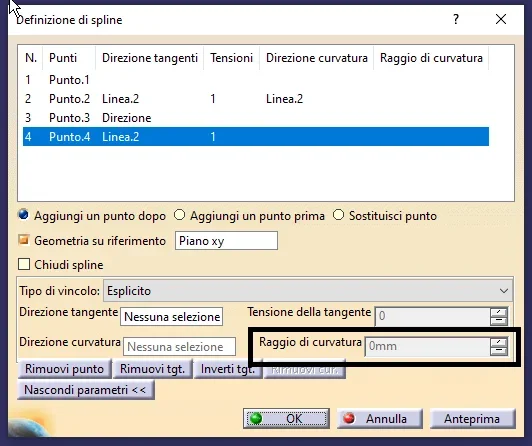

in der Praxis, um die Art und Weise, wie das Feld relativ zum Biegeradius aktiviert wird, müssen Sie zuerst die Richtung der Tangente und den Wert der Spannung einstellen, und dann das Richtungsfeld der Krümmung aktiv wird, müssen Sie es einrichten und schließlich können Sie den Radius eingeben.

Lass mich wissen.

Hallo, danke für die Antwort. Stellt sich auf das Feld des Biegeradius, aber ich glaube nicht, dass es tut, was ich hoffte, oder ich verstehe nicht, wie es funktioniert.
Ich zeige dir, ob du mir noch helfen willst.

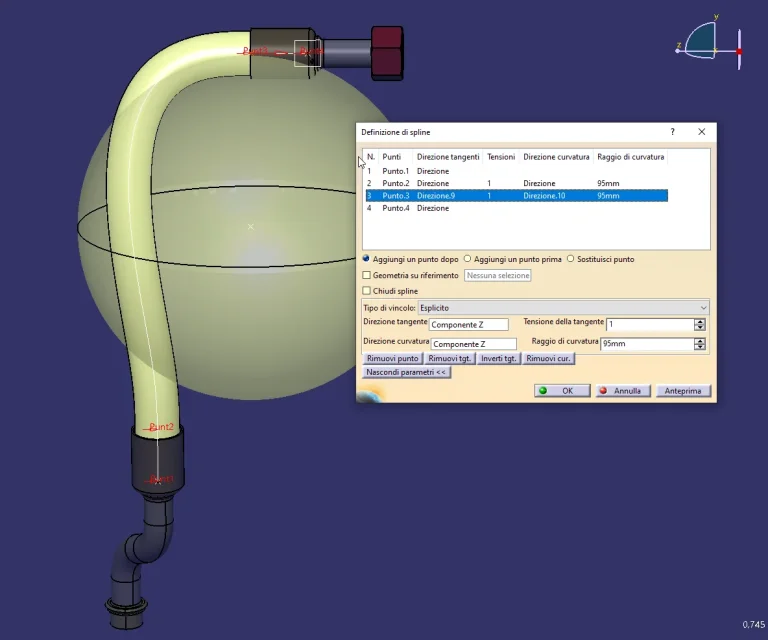

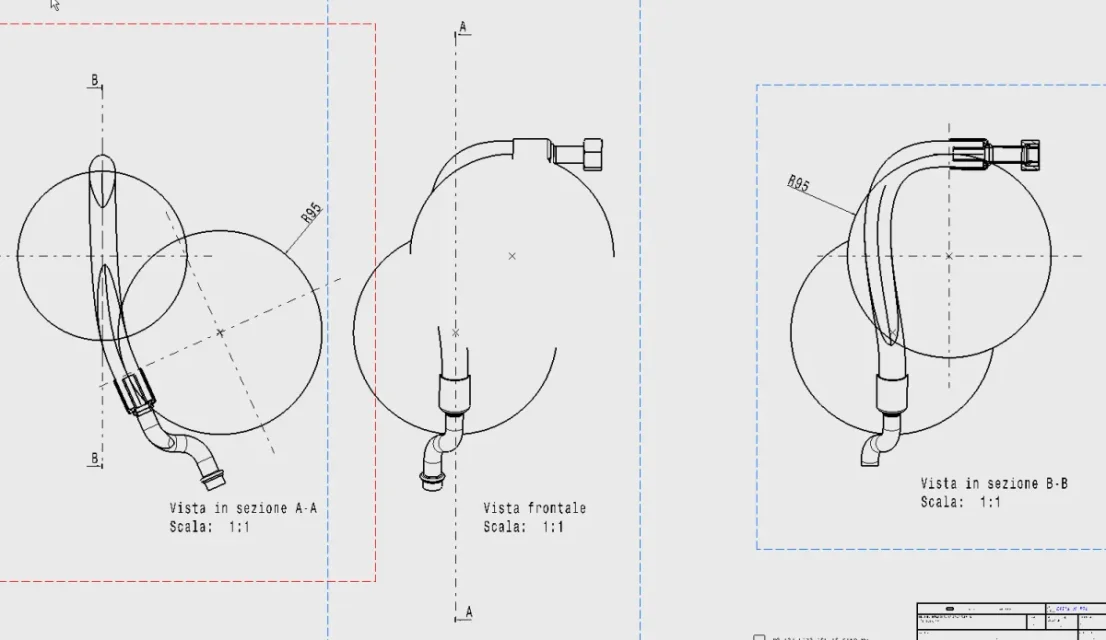

Ich habe einen Schlauch und die Spline, die die 2 Armaturen verbinden, sollte einen Radius von 95 mm je nach spezifischem Rohr haben.

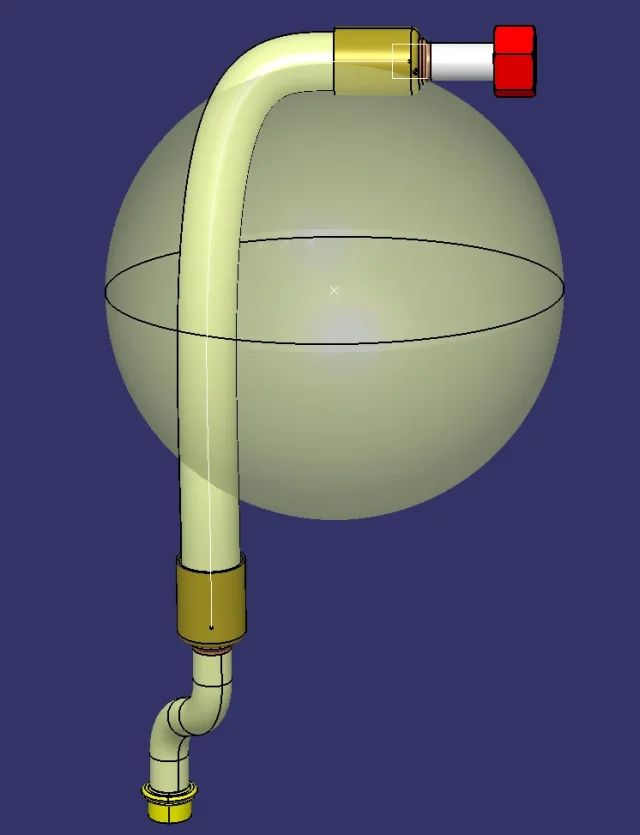

um zu überprüfen, ob die Spline ich eine Kugel mit Radius 95 "alliniert" auf die extreme Gesicht des rötlichen Goldteils, die Sie sehen, 95mm von der Austrittsachse.
Also, wenn die Spline einen Radius von 95mm auf der Oberfläche der Kugel passieren würde, denke ich.
auf den Tisch zu setzen, gibt mir nicht Zangen mit einer Kugel
Bin ich verwirrend?


Anhänge

  • 1674664438306.png
    182,4 KB · Aufrufe: 5
Hallo Bandy,

Ich kann nicht verstehen, was Sie erreichen wollen, vielleicht erfordert der Befehl, eine Kurve des Wertes des Radius zu halten, andere Parameter, d.h. Linien, Pläne oder Kurven als Referenz, aber ohne das Modell und ohne verstanden zu haben, was Sie tun wollen, ist schwer zu beantworten.

Wenn Sie wollen, schicke ich Ihnen den Online-Guide.

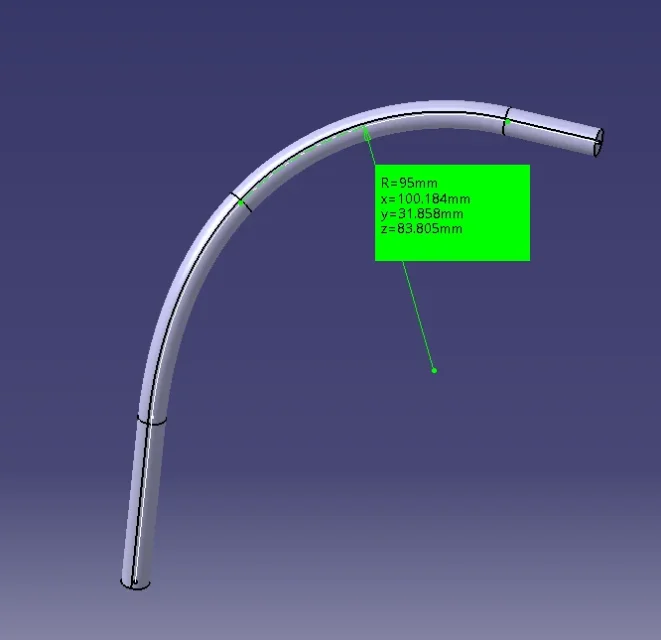

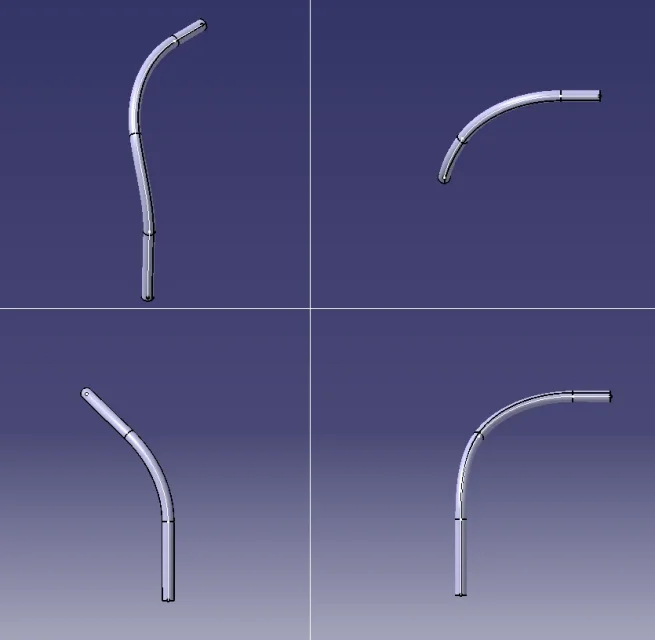

Um zu fühlen, denke ich, Sie könnten den Befehl "kombinieren", d.h. Kurven kombiniert mit der 2-Kurven-Extrusion verwenden. Erstellen Sie eine Skizze nach einem Plan, auf dem Sie die geraden Eigenschaften der Armaturen projizieren und eine passende Kurve bauen, die Radius 95 hat, dann wiederholen Sie die gleiche Sache in einer anderen normalen Skizze zuerst mit der gleichen Technik und dann verwenden Sie die "Kombination" sollten Sie eine resultierende 3d Kurve.

oder eine Kugel und Zylinder bauen, auf denen Kurven projiziert werden, um die gewünschte Verbindung zu erhalten.

Lass mich wissen.
