Spritzgussteil mit Löchern

ET3D

Guest

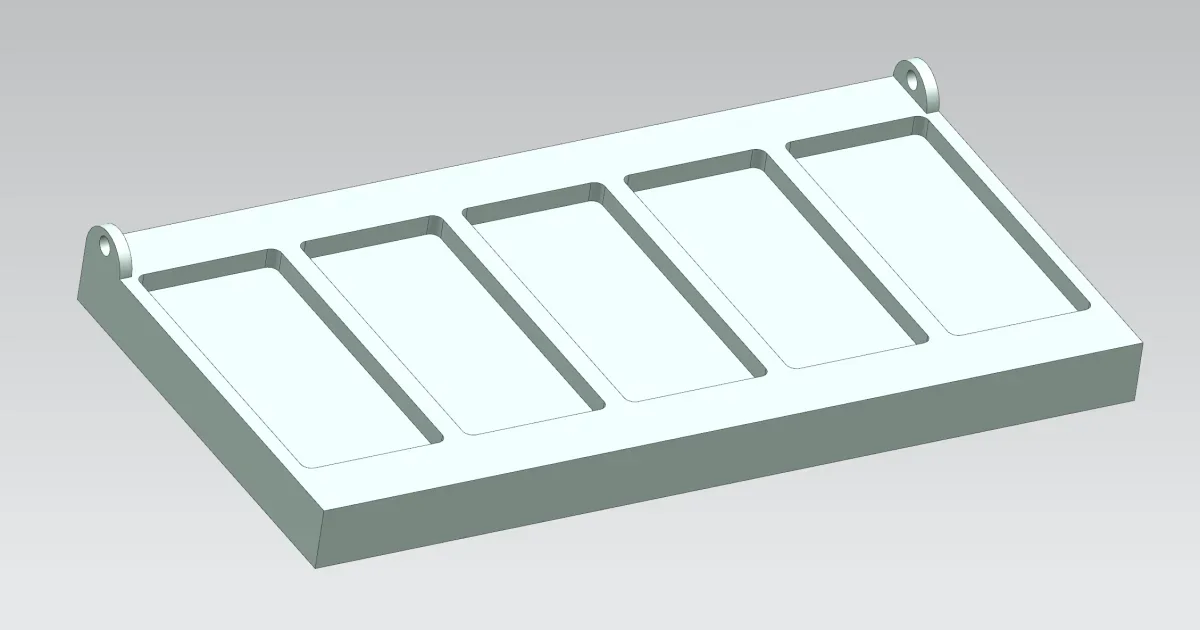

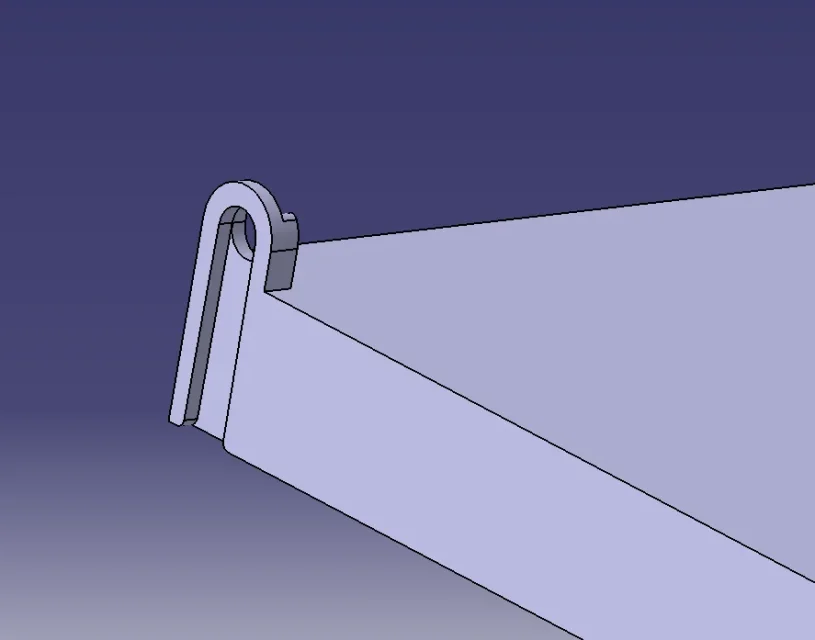

Guten Morgen, ich bin neu in der Spritzgießumgebung und möchte Sie eine Meinung / Wahl fragen. in dem Stück, das ich befestigte, gibt es eine Möglichkeit, die Seitenlöcher (keine Notwendigkeit, genau zu sein) ohne Bewegungen zu erstellen? Vielen Dank


Anhänge

  • TEST.PNG
    100,8 KB · Aufrufe: 46
ohne Maßangaben kann nicht hypothetisiert werden.
Wie dick sind diese Flügel?
Ist es ein Vollblech mit nur den Tanks, die Sie sehen?
Ist es möglich, das Material auf der anderen Seite herunterzuladen?
Können Sie die Geometrie des Stücks ändern?

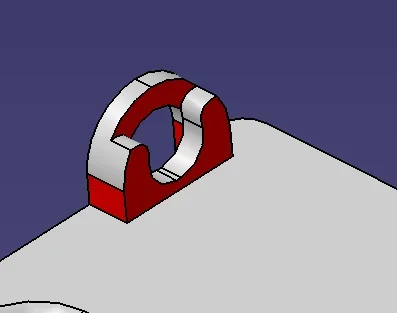

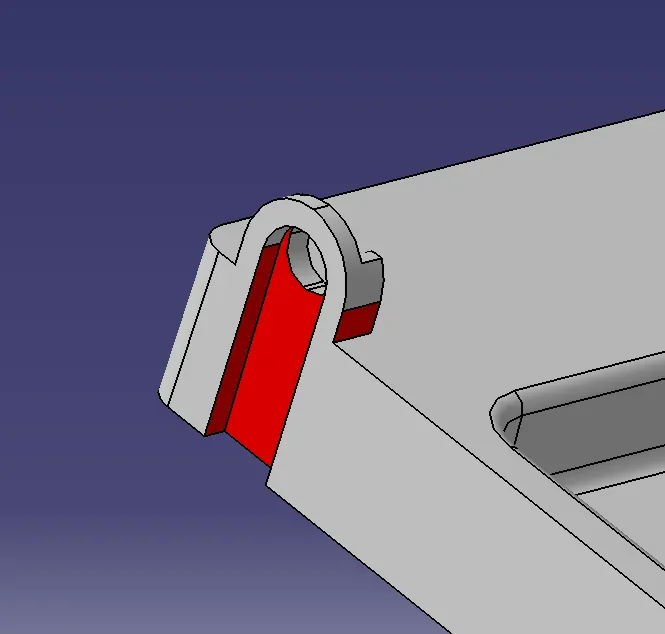

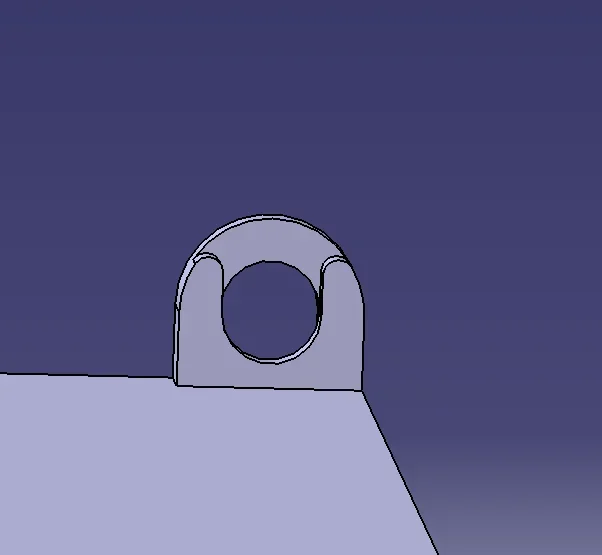

im Falle der dritten Frage können Sie die Löcher für die Kreuzung der beiden Teile, fixiert und beweglich, der Form machen. Präzision bleibt hoch, aber ein kleiner Stamm kann in dem Bereich gebildet werden, in dem die beiden Profile schließen (abhängig von der Präzision der Form und des Druckers).

Guten Morgen, ich bin neu in der Spritzgießumgebung und möchte Sie eine Meinung / Wahl fragen. in dem Stück, das ich befestigte, gibt es eine Möglichkeit, die Seitenlöcher (keine Notwendigkeit, genau zu sein) ohne Bewegungen zu erstellen? Vielen Dank
Sie können tun, was Sie fragen.. ohne Bewegung.

wenn du schreiben willst
Es tut mir leid, du hast dich heute angemeldet und ich will nicht, dass du der klassische Meteor bist, der fragt und dann verschwindet.

Zuletzt bearbeitet:
Hi.
Dank für Ihre Antworten, ruhig siegreich, keine Sorge:)
Jedenfalls bin ich aus dem Haus und deshalb kann ich nicht antworten / ich setze viel..
Frankesco zu antworten:
1- wir hatten es mit einer Entleerung von 1,5 mm entworfen, da ich in der Regel mit Thermoformwerkzeugen arbeite und in der Regel die Thermoformdicke 1/1,5 mm beträgt.
Aber wenn Sie wollen, können wir es voll machen, wenn Sie es mit Löchern drucken können.
2- es ist möglich, die Geometrie des Stückes zu ändern, für mich ist es wichtig, in den Dimensionen des Maximums zu bleiben, das der Kunde mir gegeben hat, dass es die rechteckigen Sitze, die Sie sehen, und dass es diese Löcher gibt, wenn es etwas zwischen welchen Dicken usw. zu ändern. Ich kann es tun, das Wichtigste ist, dass es herauskommt....
Aber was ich Screentao habe, war ein schneller Entwurf, weil ich verstehen wollte, ob es technisch machbar war, sollte ich das Stück auch beenden s und ich habe nicht viel Dimestik im Engineering auf Spritzgussformen.
Das einzige, was ich im Kopf hatte, war, die Teile zu überqueren, wie Sie sagen oder die Cumsas verwenden, aber ich weiß nicht, wie man aufrichtig bewegt:/

Danke.

Danke für die Geschwindigkeit der Antwort!
Aber ich denke, es ist eine tolle Lösung, die Sie vorschlagen, es wird wie eine triviale Sache aussehen, aber danke für die Bildschirme jetzt ist es mir sehr klar:)
Kann ich Sie fragen, auch wenn ich Mindestdicken berücksichtigen muss, wenn was?
Vielen Dank:)

hier betreten wir das Feld der Spannungen und nicht wissen die Verwendung Ihres Objekts Ich fühle mich nicht wie schießen Zufallszahlen.
Aber... das Wichtigste bei der Gestaltung eines Kunststoff- oder Aluminiumstücks ist, immer konstante Dicken zu halten und scharfe Dickenunterschiede zu vermeiden.
die Form darf keine lebendigen Kanten haben.. Generelle Strahler sind eine Drehung sowohl, um die Strömung des Materials während der Injektion und für die Dauer der Form zu erleichtern.

Vielen Dank!
Morgen, wenn ich zurück ins Büro komme, versuche ich, das Stück nach dem Rat zu fertigen, den du mir gegeben hast!
Ich halte Sie auf dem Laufenden:)
Allerdings dienen die Löcher nicht so genau wie ich sagte, weil sie nur eine Führung sein müssen, um eine Tür einzufügen, die zu öffnen und zu schließen Laser geschnitten in petg.
Ich habe immer einen Weg gesucht, um die Gestaltung der Spritzgussformen und Schritte zu tun auch zu Kad zu lernen, wie die Extraktion von Verschluss... Ich fand wenig und nichts online.
Gibt es eine Dokumentation oder irgendeine Möglichkeit, diese Art von Kompetenz implizieren zu lassen, ohne dass jemand es Ihnen direkt erklärt?
Danke.

Ciao @et3d Da Sie neu im Job sind, möchte ich Ihnen einen Rat geben, der Ihnen in Ihrer beruflichen Karriere helfen könnte.

Viele Designer haben wenig Wissen über Druckguss/Injektion und diese penalisiert das Objekt selbst zu produzieren.

Einige 3d-Modelle haben nicht einmal die Formteile und müssen daher vollständig von der Formmaschine umgebaut werden.

andere wichtige Sache, die wenige Designer betrachten, sind Toleranzen.

In der Regel führt der Designer das 3d-Modell des Stücks mit den Nominalquoten aus und macht dann ein schönes Design 2d mit den Toleranzen, die bis sie zentriert sind (Beispiel 10 ±0,1) wenig ändern, aber wenn sie unterschiedliche Abweichungen haben (Beispiel 10 +0,1/0) müssen Sie auf das Modell eingreifen, um es zu beheben, und dieses Verfahren ist besonders auf einer Schrittdatei nicht einfach.

Daher meine Empfehlung ist zu prüfen, was gesagt wird und Modell mit der Nennquote 10.05 ±0.05

Wie man Schließungen macht, gibt es keine Schule des Denkens/tutorial, es ist ein bisschen wie ein 3d Modell zu bauen.

das gleiche Modell, das Sie bei #1 veröffentlicht, wenn 3 verschiedene Menschen es modeled, 3 verschiedene Chronologie Bäume würden herauskommen.

Wir sagen, dass die Phantasie eines jeden von uns entscheidend ist, kombiniert mit den Werkzeugen, die von der verwendeten Software angeboten werden.

in jedem Fall die Schließspuren und die Formteile beeinflussen den ästhetischen oder funktionalen Aspekt des Stücks.

Zusammenfassung:

Wenn Sie keine Erfahrung von Schimmelpilzen haben, wäre es ratsam zu sehen, wer sie baut, um ein Stück mit einem großen Preis / Leistungsbilanz zu bekommen.

Ich hoffe, ich war hilfreich

Hi.

Hallo siegreich,
Vielen Dank für den Rat! Ich werde mich daran erinnern, was Sie mir gesagt haben und versuchen, es zu meinen Modellen zurückzubringen.

Vielen Dank:)

Guten Tag

Ich erlaube mir, etwas hinzuzufügen, was von Siegern gesagt wird.
Neben der Frage der Quoten wird die Reihenfolge, mit der die verschiedenen Verarbeitungsvorgänge durchgeführt werden, wichtig.
z.B. in dem fraglichen Stück müssen Sie den Formkörper hinzufügen, um das Stück aus der Form zu erhalten. Üblicherweise wird ein Referenzplan gehalten, derjenige, in dem die Form geschlossen ist, aus dem die verschiedenen Formen beginnen. Je nachdem, wie Sie fortfahren, können Sie sich selbst oder zu große Dicken finden, die zu ästhetischen oder Paarungsproblemen führen können, oder zu dünn, die die Details zerbrechlich machen.
In einigen Fällen kann der Cad Geometrie scheitern, weil einige Oberflächen in absurden Positionen zu sein kommen.
Dies geschieht auch mit Strahlen.
Ich schlage vor, Sie visualisieren das Stück im Kopf, wie Sie möchten, und gehen mit den verschiedenen Schritten (Extrusionen / Schnitte, Sformings, Strahlen, etc.), um Details zu "Sicure" Geometrien hinzuzufügen.

hallo francesco, danke für den Rat. Heute Morgen werde ich versuchen, das Stück unter Berücksichtigung alles zu reparieren, was Sie mir gesagt haben:)

In der Regel führt der Designer das 3d-Modell des Stücks mit den Nominalquoten aus und macht dann ein schönes Design 2d mit den Toleranzen, die bis sie zentriert sind (Beispiel 10 ±0,1) wenig ändern, aber wenn sie unterschiedliche Abweichungen haben (Beispiel 10 +0,1/0) müssen Sie auf das Modell eingreifen, um es zu beheben, und dieses Verfahren ist besonders auf einer Schrittdatei nicht einfach.

Daher meine Empfehlung ist zu prüfen, was gesagt wird und Modell mit der Nennquote 10.05 ±0.05
was Sie sagen, ist bequem zu dem Schimmel, aber ist irreführend und gefährlich für den Designer. das Beispiel ist das eines Paares, in dem ich garantieren oder stören oder spielen muss. Zweitens, wenn Sie einen cp/cpk auf wichtige Chancen oder sogar Kritik machen, indem Sie eine Toleranz ± Ich kann nicht verstehen, wo mein Prozess geht.
Ich habe nie ein Detail ohne Formen und Schließungen und Injektionspunkte gegeben, vielleicht zuerst mit dem Schimmelpilz diskutiert, die Designer, die nicht sollten ihre Hände schneiden ..

Ich verstehe Ihr Problem und Sie sind nicht falsch, aber für diejenigen, die die Form bauen, ist es nicht einfach zu handhaben.
Wenn sie interattentive Positionen sind, besteht das Problem nicht, aber wenn es sich um Wände mit relativen Strahlen und gegen Strahlen handelt, ist die Modifikation sehr schwierig, wenn sie das Modell nicht wieder aufbauen.

Lassen Sie uns ein Beispiel machen:
an einer Kupplung h7/g6

100 h7 (0.04/0)
100g6 (-0.01/-0.03)

Wenn die 3d bei 100.02±0.02 und bei 99.98±0.015 gebaut wird Ich glaube, das Ergebnis ist identisch.
Verschlechterung für den Schimmelpilz, weil er das Feld der Toleranz festigt... aber das ist ein lösbares Problem.

viele Cads haben den Automatismus zu Mitte und Balance Toleranzen, ein Grund wird es sein.

Ich verstehe Ihr Problem und Sie sind nicht falsch, aber für diejenigen, die die Form bauen, ist es nicht einfach zu handhaben.
Wenn sie interattentive Positionen sind, besteht das Problem nicht, aber wenn es sich um Wände mit relativen Strahlen und gegen Strahlen handelt, ist die Modifikation sehr schwierig, wenn sie das Modell nicht wieder aufbauen.

Lassen Sie uns ein Beispiel machen:
an einer Kupplung h7/g6

100 h7 (0.04/0)
100g6 (-0.01/-0.03)

Wenn die 3d bei 100.02±0.02 und bei 99.98±0.015 gebaut wird Ich glaube, das Ergebnis ist identisch.
Verschlechterung für den Schimmelpilz, weil er das Feld der Toleranz festigt... aber das ist ein lösbares Problem.

viele Cads haben den Automatismus zu Mitte und Balance Toleranzen, ein Grund wird es sein.
Also sollte ich zwei Modelle und zwei Entwürfe machen: eine für den Schimmel und eine für Qualitätskontrolle? im Beispiel haben Sie die h7 auf einem Entwurf und g6 in einem anderen gebracht. vermutet, dass der Designer des Details durch einen anderen ersetzt wird, wenn er sieht, dass ein h7 die Ohren geradet und die Kupplung überprüft, wenn er eine 100.0175 ± 0,035 (it7 0.035 mm) sieht, denkt er an einen sadistischen Designer. .
in der Realität, in der ich arbeite, mit Schimmelpilzen auch aus Hunderttausenden von €, diskutieren wir im Voraus mit dem Schimmelpilz, Quote pro Quote, disformieren, Injektion und so weiter.
in anderen Realitäten, die ich arbeitete für ich fühlte, dass die Designer sagen 'se rangia el Schimmel' und dann finden Stücke, die nicht gepaart, weil die Formen wurden von einer Kante statt einer anderen gemacht.
die Position der Extraktoren muss auch diskutiert werden.
Deshalb muss es meines Erachtens eine maximale Zusammenarbeit zwischen den verschiedenen Gremien in Übereinstimmung mit ihren Kompetenzen geben.
p.s. Ich will absolut keine Flammen einschalten oder zeigen, wer es mehr hat... Zusammenarbeit und gegenseitige Achtung sind mein Motto.

Zuletzt bearbeitet:
Also sollte ich zwei Modelle und zwei Entwürfe machen: eine für den Schimmel und eine für Qualitätskontrolle? im Beispiel haben Sie die h7 auf einem Entwurf und g6 in einem anderen gebracht. vermutet, dass der Designer des Details durch einen anderen ersetzt wird, wenn er sieht, dass ein h7 die Ohren geradet und die Kupplung überprüft, wenn er eine 100.0175 ± 0,035 (it7 0.035 mm) sieht, denkt er an einen sadistischen Designer. .
in der Realität, in der ich arbeite, mit Schimmelpilzen auch aus Hunderttausenden von €, diskutieren wir im Voraus mit dem Schimmelpilz, Quote pro Quote, disformieren, Injektion und so weiter.
in anderen Realitäten, die ich arbeitete für ich fühlte, dass die Designer sagen 'se rangia el Schimmel' und dann finden Stücke, die nicht gepaart, weil die Formen wurden von einer Kante statt einer anderen gemacht.
die Position der Extraktoren muss auch diskutiert werden.
Deshalb muss es meines Erachtens eine maximale Zusammenarbeit zwischen den verschiedenen Gremien in Übereinstimmung mit ihren Kompetenzen geben.
p.s. Ich will absolut keine Flammen einschalten oder zeigen, wer es mehr hat... Zusammenarbeit und gegenseitige Achtung sind mein Motto.
Nein.
das Beispiel, das ich anzeigte, Sie könnten eine g6 Tasche und eine h7 Prisma sein.. alle auf der gleichen 3d/2d
Ich werde Ihnen sagen, dass ich in Bezug auf den Automobilsektor immer die 3d-Modelle mit Toleranz, mit Verformungen und Austriebspositionen erhalten.
das Modell ist gebrauchsfertig.
für andere Sektoren gibt es börsennotierte Fragen und Austausch von Dutzenden und Dutzenden von E-Mails, um zu verstehen, wie man interveniert.
Ich muss sagen, dass du - Ja. Du bist eine seltene Perle, die mit Schimmelpilzen arbeitet.
Vielen Dank im Namen der Kategorie.

Zuletzt bearbeitet:
Hey, Leute.

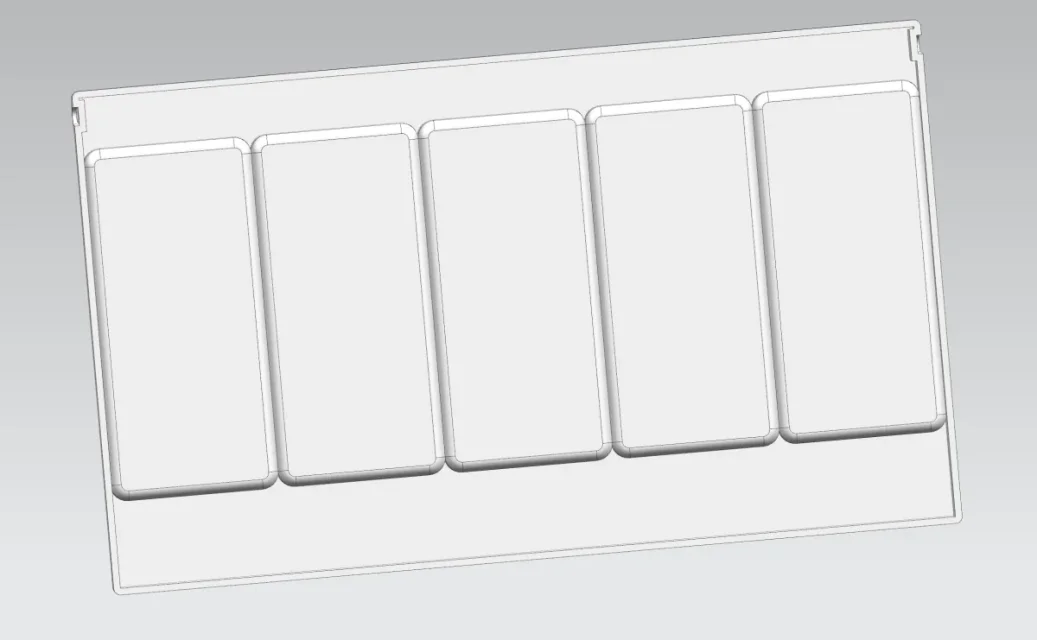

Ich habe das Stück für die Größe repariert, die es haben sollte.
Ich fand einige Schwierigkeiten, wie die Teile richtig zu formen, weil ich Kad-Konflikte sah und eine falsche Geometrie erzeugte (Tal des Abschnitts, der mir siegreich teilte) Daher bleibe ich in diesem Bereich unter Geschwüren, zusätzlich zu der Tatsache, dass sie vielleicht noch zu viel auf den Thermoformformen spielen, die ich gewohnt bin, zu sehen, also verstehe ich nicht gut, wenn der Tank so voll bedruckbar ist oder es muss ein Zuschnittmaterial anwenden. (in diesem Fall 1)
Ich glaube nicht mal, dass ich die Punkte gemacht habe, die zwischen der Matrix und dem Stempel treffen müssen, um das Loch zu schaffen. Ich kreuze zu viel auf etwas, das technisch einfach ist vielleicht und ich denke zu viel zu falschen einfachen Dingen..
Ich habe einen Schritt für diejenigen getan, die ihn ansehen wollen.
Danke:)


Anhänge

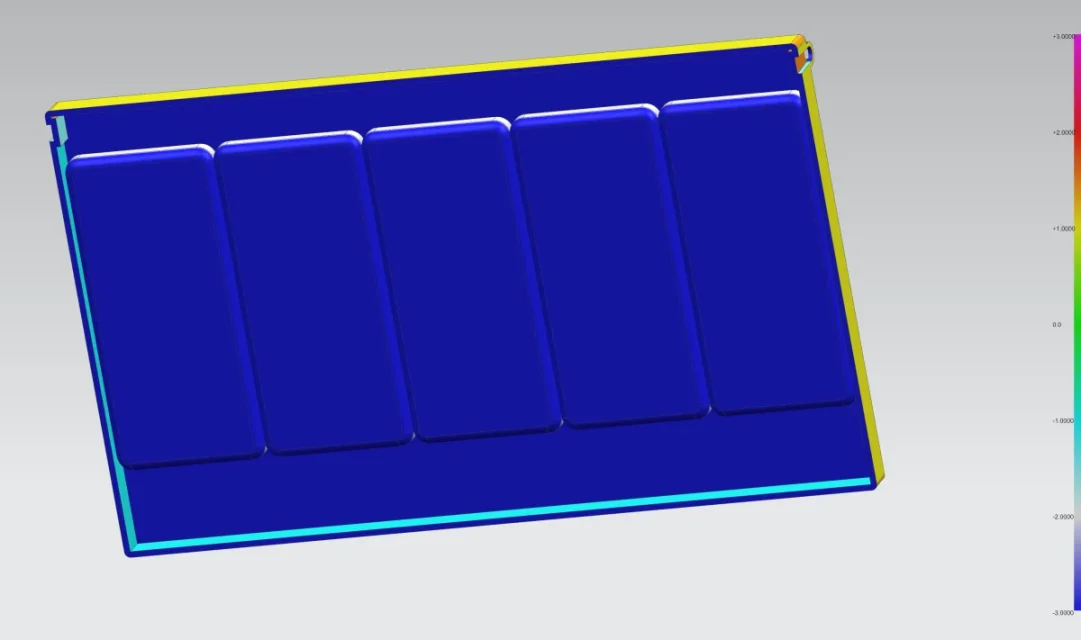

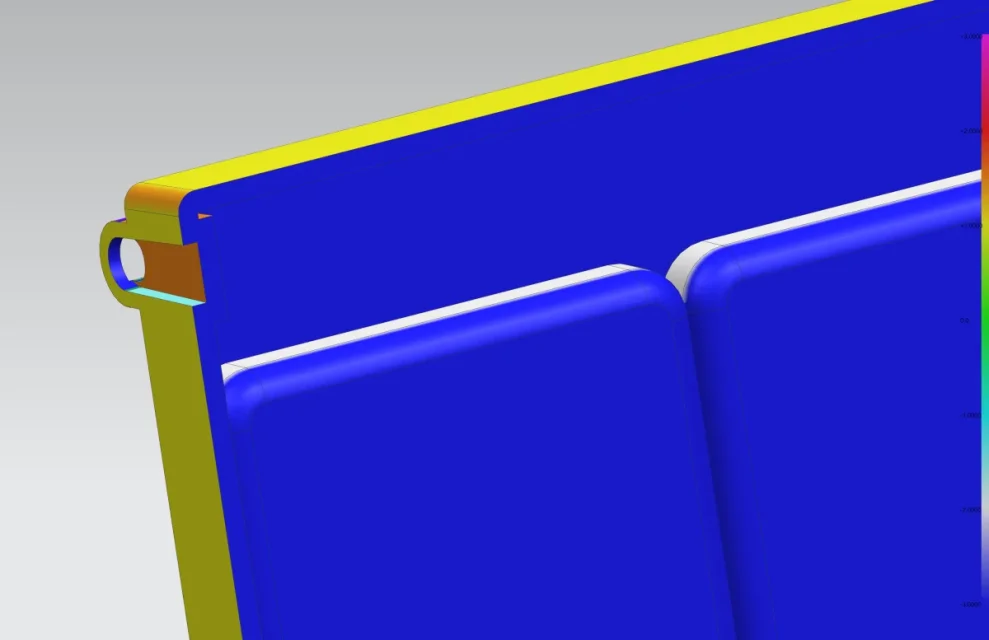

rote Farbwände ohne Sform

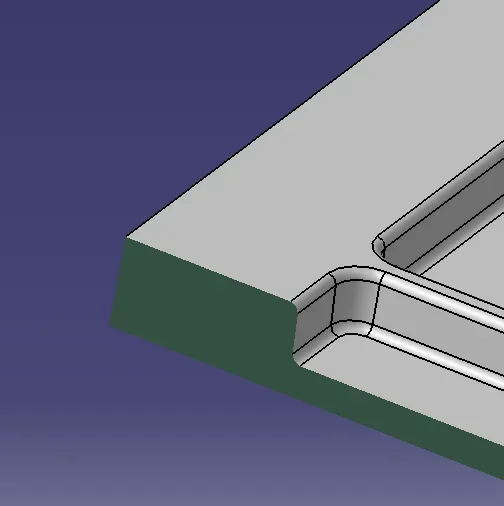

Ich weiß nicht, welches Material Sie drucken müssen, aber eine Dicke 5mm ist übermäßig.
Sie müssen ein System finden, um das Innere zu leeren und die Abschnitte ohne plötzliche Änderungen der Dicke konstant zu machen. Sie können nicht drucken wird viel saugen.
Hast du die Regeln gelesen, die ich dir zum Posten #8 geschickt habe?
1680533838348.png 1680533864214.png 1680534336589.png 1680534782421.png

hallo siegreich, immer danke für die schnelle Antwort.
Ich konnte das Dokument, das Sie mir geschickt haben, noch nicht ansehen, sobald ich es gelesen habe.
Leider, wie alle Dinge mich diese Dringlichkeit zusammen mit dem anderen bereits angehäuft haben, und so habe ich es nicht gesehen. Aber sicher heute Abend werde ich es lesen.
Wie ich oben geschrieben habe, habe ich diesen Bereich nicht verzerrt, weil ich nicht verstehe, wie zu tun, Allego der Bildschirme, die ich mit der Auswertung der Ecken der Verformung tat, ist die Geometrie falsch und in einigen Bereichen sogar mit positiven Graden.
das Material, in dem wir dachten, es zu drucken, war 1 mm dicke transparente Petg, aber wenn ich darüber nachdenken muss, eine Thermoform mit dieser Dicke zu machen ich nicht wachsen die ausreichenden Wände, um die Trennungen zwischen den rechteckigen Sitzen zu machen, so ist es für das, was ich nicht sehr gut verstanden die Operation.
Nachdem sie nur Spritzgussformen für die Automobilindustrie gemacht haben, gaben sie mir schon das fertige und fertige Stück und daher wohne ich nie auf dem Teil der Co-Design, um das Stück zu entwickeln...


Anhänge

  • 01.PNG
    69,2 KB · Aufrufe: 17
  • 02.PNG
    126,6 KB · Aufrufe: 10
  • 03.PNG
    109 KB · Aufrufe: 10
  • 04.PNG
    118,4 KB · Aufrufe: 28
