Perpendikuläre Extrusion auf den Oberflächen unten

[psx2]

Hallo alle,
Ich projizierte ein Rechteck auf verschiedenen Oberflächen jetzt möchte ich eine senkrechte Extrusion zur darunterliegenden Oberflächengruppe erstellen.
Wie kann ich das machen?

Danke.



[tester]

hi psx2, um zu tun, wie Sie sagen, gehen Sie einfach in die Optionen, unter "Objekt" /"superfici", setzen oder entfernen Sie die Kontrollmarke, um "normale Extrusionen auf die planare Basis" entsprechend dem, was Sie bekommen möchten,



[psx2]

Dank Tester, wissen Sie die Option, aber es kippt mir die Sup, auch wenn die Basis auf einem flachen Bereich steht!
Danke.



[tester]

Dann verstehe ich nicht, was Sie tun wollen, mit diesem Zecken, oder es macht Sie eine normale Extrusion auf dem Flugzeug, wo Sie den Drahtrahmen projiziert, oder normal zu der aktiven Hauptachse, wenn vielleicht ein Foto von dem, was Sie tun wollen, kann ich mehr von Hilfe sein. .



[psx2]

grundsätzlich eine horizontale Linie eins bei 45 Grad erstellen und diese mit einem r10 verbinden, beispielsweise dann einen Etrusion erstellen.
nun z.B. ein Rechteck erzeugen und auf diese Oberfläche projizieren, dann wird ein Teil des Rechtecks auf der ebenen Fläche ein Teil in der Beschlagung und ein Teil im Teil zu 45o projiziert.
Jetzt möchte ich, dass die Verlängerung des Rechtecks in einer senkrechten Weise zu der darunterliegenden sup so gerade, wo die Basis sup gerade ist und 45o, wo die Basis sup gekippt.
Ich hoffe, dass ich etwas Besseres erklärt habe, sobald ich ein Video platzieren kann. Danke.



[tester]

Ich verstehe wahrscheinlich nicht... im Grunde wollen Sie einen extrudierten Feststoff bekommen, mit der "geschnittenen" Basis mit der Oberfläche, die Sie geschaffen haben? oder, möchten Sie, dass der Feststoff durch eine Extrusion erzeugt wird, die senkrecht zum Teil bei 0° steigt und ein Teil senkrecht zur Fläche bei 45° extrudiert wird? im 1. Fall ist eine logische Sache, in der 2. Grenze müssen Sie 2 separate Extrusionen tun, verbinden Sie sie, dann setzen Sie den Akkord an der Kante, aber dennoch Ich verstehe nicht, was Sinn eine solide Form wäre... Wenn, wie Sie bereits geschrieben haben, ein Video oder sogar eine handgemachte Skizze setzen, könnte es erklärender sein,



[psx2]

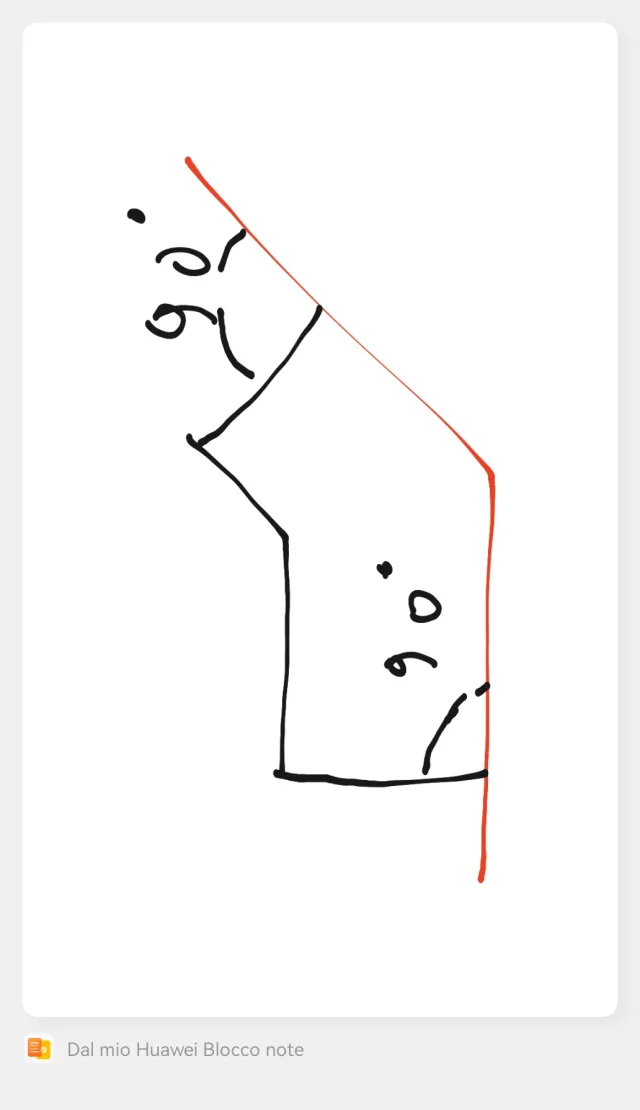

rot ist die Grundsup und schwarz ist die Extrusion des Rechtecks. In der Theorie sollte es eine Verbindung zwischen den beiden roten Linien geben, aber es ändert sich wenig, denke ich.
Danke.Anhang anzeigen 6819



[tester]

Wir beginnen, indem wir sagen, dass jeder Kad auf mathematischen Regeln basiert, dass Sie sich nicht auf unseren Willen beugen können, in dem Sinne, dass ein 2d-Profil, dass in Ihrem Fall auf 2 verschiedenen Ebenen projiziert wird, muss sich dennoch diesen logischen Regeln unterwerfen, für die eine Extrusion nur senkrecht zum Plan oder senkrecht zur aktiven Achse gemacht werden kann (x, y oder z), aber um zu erhalten, was Ihre Logik ist 1) die Oberflächen, die Sie projiziert haben,



[ale47p]

Hallo alle,
Ich projizierte ein Rechteck auf verschiedenen Oberflächen jetzt möchte ich eine senkrechte Extrusion zur darunterliegenden Oberflächengruppe erstellen.
Wie kann ich das machen?

Danke.

Wenn Sie wollen, dass es senkrecht auf allen Oberflächen (die nicht parallel zueinander sind) sollten Sie auf einer Oberfläche projizieren zu einer Zeit und extrudieren eine zu einer Zeit. das Ergebnis ist direkt am ersten Hub, sonst wird es in den meisten Fällen verdreht. Denken Sie daran, die Abhängigkeiten von den Kurven nicht zu entfernen, sonst verliert es die Senkrechtheit (Ich hoffe, ich verstehe richtig)
