Solidworks Liniendicke

[diabloz97]

Guten Morgen.

während des pdf-Drucks einer Tabelle, erkannte ich, dass das Programm (Ich benutze pdf-Ersteller) nicht meine benutzerdefinierten Stile der Eigenschaften der Liniendicken folgt.
die Linien sind identisch und gleich dick.

Wie kann ich das lösen?
Danke im Voraus.
Faithing putzu



[meccanicamg]

wenn Sie mit einem physischen Drucker das gleiche Design wie es kommt?
Ich benutze auch pdf-Ersteller und hatte nie Probleme.



[diabloz97]

wenn Sie mit einem physischen Drucker das gleiche Design wie es kommt?
Ich benutze auch pdf-Ersteller und hatte nie Probleme.

Ja das Problem ist das gleiche... Ich sehe alles mit einer Dicke.

Haben Sie bestimmte Einstellungen geändert?
weil ich meine benutzerdefinierten Schichten mit der Dicke und Farbe der differenzierten Linie erstellt habe;
so können Sie die verschiedenen Komponenten hervorheben oder nicht.

Lass mich wissen.
Danke.



[meccanicamg]

wenn Sie die Taste drücken, um die Dicken einzustellen. Es wird da sein, dass Sie berühren müssen.



[diabloz97]

Ti

wenn Sie die Taste drücken, um die Dicken einzustellen. Es wird da sein, dass Sie berühren müssen.

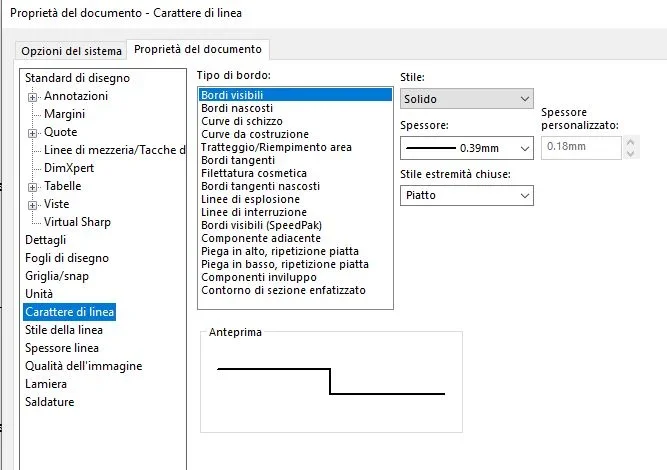

Du meinst hier? (siehe Anhang "1")

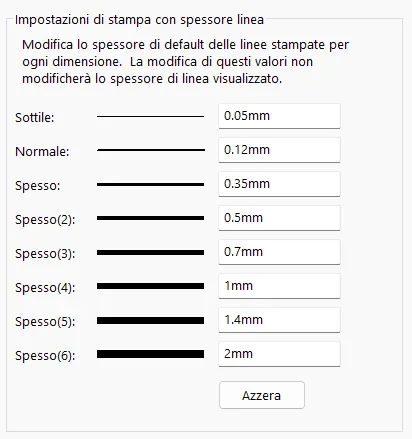

Denn wenn Sie meinen, dass ich die Einstellungen auf "Zeilendicken" ändern muss, habe ich bereits meine Anpassungen eingestellt (siehe Anhang "2").



[meccanicamg]

Du bist der Eine

Du meinst hier? (siehe Anhang "1")
Denn wenn Sie meinen, dass ich die Einstellungen auf "Zeilendicken" ändern muss, habe ich bereits meine Anpassungen eingestellt (siehe Anhang "2").

genau.

anstatt pdf mit pdf-Ersteller zu drucken, haben Sie versucht, als pdf das Design zu speichern?
mit einem physischen Drucker die gleichen Probleme bekommen?
Es gibt etwas Seltsames, weil es schon so mit den eingestellten Dimensionen arbeiten sollte, die Sie angehängt haben.

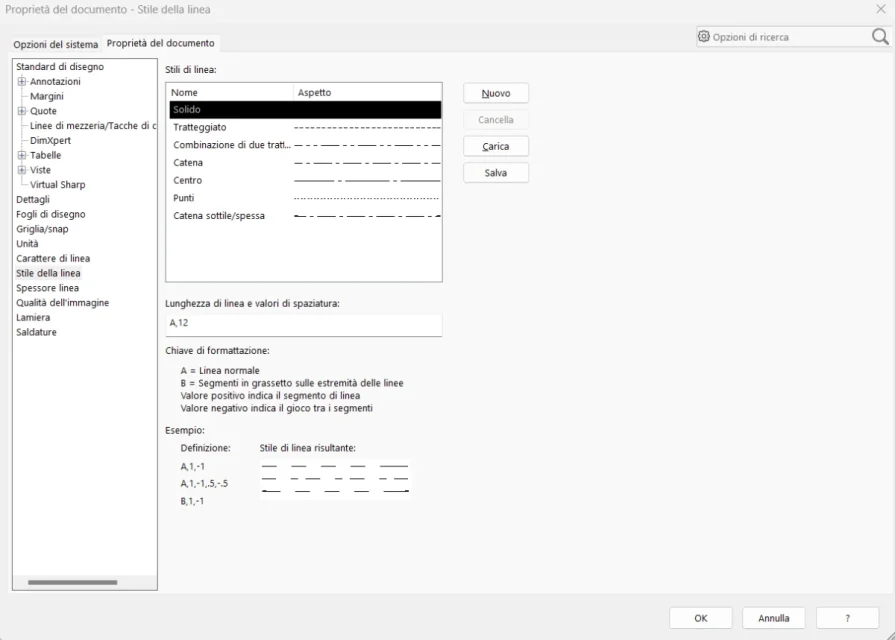

Eine Sache, die Sie sehen können, ist in den Optionen der Zeichnung, klicken Sie auf das Getriebe und überprüfen, wie die verschiedenen Arten von Linien und Dicken eingestellt werden.



[diabloz97]

Ich versuchte, die Option "Save with Name" zu verwenden und auch direkt mit einem physischen Drucker zu drucken, leider hält es in diesem Fall nur die Farben der Schicht, während die Dicken alle gleich.

auf dem Problem der Setzlinien, die Sie das meinen? (siehe Anhang "1").

Wenn es kein Problem ist, könnten Sie mir das Profil mit Ihren Personalisierungen schicken? so können Sie versuchen zu sehen, ob das Problem in einigen meiner Einstellungen ist.

Danke für Ihre Zeit.



[meccanicamg]

unser Firmenstandard hat keine Geometrie auf den Schichten.
Technisch sollte die Standardeinstellung von Solidworks bereits funktionieren.
versuchen, einen Blick auf den Online-Führer von solidworks und vergleichen Sie mit dem, was Sie getan haben.



[diabloz97]

Ich habe etwas bemerkt.
wenn ich eine Linie einer Skizze zu meiner benutzerdefinierten Schicht assoziiert, sobald ich (beide physische Druck und pdf), hält es mich meine Liniendicke Anpassungen;
während wenn ich einen Teil einer benutzerdefinierten Schicht assoziiert, hält es mich nicht benutzerdefinierte Einstellungen.

Ist es normal?



[meccanicamg]

Ich habe etwas bemerkt.
wenn ich eine Linie einer Skizze zu meiner benutzerdefinierten Schicht assoziiert, sobald ich (beide physische Druck und pdf), hält es mich meine Liniendicke Anpassungen;
während wenn ich einen Teil einer benutzerdefinierten Schicht assoziiert, hält es mich nicht benutzerdefinierte Einstellungen.

Ist es normal?

tatsächlich gibt es keine Zuordnung der Teile zu den Schichten. sind die Linien oder Objekte wie Quoten, Anmerkungen, Tabellen usw., die Sie auf die Schichten setzen können. Es ist nicht autocad, dass Sie die Blöcke machen und Sie können sie den Schichten zuordnen.



[sampom]

Du bist der Eine

Du meinst hier? (siehe Anhang "1")
Denn wenn Sie meinen, dass ich die Einstellungen auf "Zeilendicken" ändern muss, habe ich bereits meine Anpassungen eingestellt (siehe Anhang "2").

Aufmerksamkeit, dass diese Werte 0,05 und 0,12 nutzlos und einflussreich sind. weil Solidworks als eine Mindestdicke von 0,18 betrachtet (unter denen nicht geht, wird immer 0,18 drucken).

Außerdem ist die Reihenfolge, in der Sie die Dicken zugewiesen haben, nicht korrekt;
- die Stimme "slim" swx bezieht sich auf die dünnen Linien des Designs (Achse, Quotenlinien, versteckte Kanten, Skizzen usw.)
- das "normale" Element wird auf die Dicken der sichtbaren Grenzlinien bezogen (und ich glaube nicht, dass Sie in 0,12) zeichnen wollen.
und dies sind die 2 "main/importing" Liniendicken der Tabelle (wie normal sollte ein Doppel der anderen sein).

Trotzdem.
Sie müssen auch in die Registerkarte "Zeilenzeichen" eingreifen, um die auf dem Bildschirm angezeigten Linienstärken und die gedruckten (oder pdf, die einem Druck entspricht) anzupassen. Während Swx standardmäßig 0,18 (die Mindestdicke) für dünne Linien und 0,25 für "normale" Linien (z.B. sichtbare Kanten) verwendet. und diese 0,25 im Druck ist zu dünn, praktisch nicht zu unterscheiden von den dünnen Linien (0.18), dann in der Regel erhöht sie. und das entspricht der "normalen" Stimme.
und die gleiche Dicke müssen Sie es in der Zeilenzeichenkarte unter der Überschrift "sichtbare Aktien > fest" zuordnen.

leichter zu tun als zu erklären, schrieb ich halb ein Chaos



[diabloz97]

Ich habe nur gesehen, danke.

Aufmerksamkeit, dass diese Werte 0,05 und 0,12 nutzlos und einflussreich sind. weil Solidworks als eine Mindestdicke von 0,18 betrachtet (unter denen nicht geht, wird immer 0,18 drucken).

Außerdem ist die Reihenfolge, in der Sie die Dicken zugewiesen haben, nicht korrekt;
- die Stimme "slim" swx bezieht sich auf die dünnen Linien des Designs (Achse, Quotenlinien, versteckte Kanten, Skizzen usw.)
- das "normale" Element wird auf die Dicken der sichtbaren Grenzlinien bezogen (und ich glaube nicht, dass Sie in 0,12) zeichnen wollen.
und dies sind die 2 "main/importing" Liniendicken der Tabelle (wie normal sollte ein Doppel der anderen sein).

Trotzdem.
Sie müssen auch in die Registerkarte "Zeilenzeichen" eingreifen, um die auf dem Bildschirm angezeigten Linienstärken und die gedruckten (oder pdf, die einem Druck entspricht) anzupassen. Während Swx standardmäßig 0,18 (die Mindestdicke) für dünne Linien und 0,25 für "normale" Linien (z.B. sichtbare Kanten) verwendet. und diese 0,25 im Druck ist zu dünn, praktisch nicht zu unterscheiden von den dünnen Linien (0.18), dann in der Regel erhöht sie. und das entspricht der "normalen" Stimme.
und die gleiche Dicke müssen Sie es in der Zeilenzeichenkarte unter der Überschrift "sichtbare Aktien > fest" zuordnen.

leichter zu tun als zu erklären, schrieb ich halb ein Chaos
