Multisection-Betrieb (LOFT)

[iceman_461]

Hallo an alle ich habe Probleme mit der Mehrschnittextrusion, trotz der Analyse sagen Sie mir, dass alle Kurven geschlossen sind Ich habe den folgenden Fehler: "Unmöglich, Abschnitte vor der Berechnung des Lofts zu homogenisieren", wie kann ich fortfahren?
Vielen Dank an diejenigen, die mir helfen werden.



[iceman_461]

Allego foto



[gianni55]

Sie müssen sicherstellen, dass die Schließpunkte auf der gleichen Seite (versuchen Sie mit Anleitung 1), um es zu ändern, wählen Sie es, dann dx Taste ersetzen. dann das gleiche für die Richtung (der rote Pfeil, der von der Spitze ausgeht, muss die Richtung von derselben zu allen Abschnitten hin eingestellt werden, andernfalls versucht die erzeugte Oberfläche, wie das Papier eines Bonbons zu stapeln. um die Richtung zu kehren klicken Sie auf die Bremse. Lass mich wissen.



[BonzoRosso]

wenn Sie ein Modell mit dem Multisection-Befehl machen, zusätzlich zu immer den Schließpunkt in der hypothetischen Ausgangspunkt müssen Sie überprüfen, um die gleiche Anzahl von Segmenten in der Skizze haben.



[iceman_461]

Sie müssen sicherstellen, dass die Schließpunkte auf der gleichen Seite (versuchen Sie mit Anleitung 1), um es zu ändern, wählen Sie es, dann dx Taste ersetzen. dann das gleiche für die Richtung (der rote Pfeil, der von der Spitze ausgeht, muss die Richtung von derselben zu allen Abschnitten hin eingestellt werden, andernfalls versucht die erzeugte Oberfläche, wie das Papier eines Bonbons zu stapeln. um die Richtung zu kehren klicken Sie auf die Bremse. Lass mich wissen.

Hallo guten Morgen, ich versuchte, die Schließpunkte "zu bestellen" und die Richtungen richtig einzustellen, aber dieser Fehler im Foto kommt immer heraus.



[iceman_461]

Hallo guten Morgen, ich versuchte, die Schließpunkte "zu bestellen" und die Richtungen richtig einzustellen, aber dieser Fehler im Foto kommt immer heraus.

Ich habe sie nicht auf dem Foto bestellt, weil ich nur den Fehler zeigen wollte.



[iceman_461]

Ich habe sie nicht auf dem Foto bestellt, weil ich nur den Fehler zeigen wollte.

il problema erstellt mir guida_ext, wenn ich allein mit guida_int me estrude richtig beweisen.



[gianni55]

il problema erstellt mir guida_ext, wenn ich allein mit guida_int me estrude richtig beweisen.

Sie sollten den Ext Guide überprüfen, wenn Sie Unstimmigkeiten haben
Sie müssen mehr Tests machen, zum Beispiel mit den ersten Abschnitten beginnen und sehen, ob es funktioniert und hinzufügen, bis Sie herausfinden, wo "Sie Anlage"

können Sie die Datei posten?



[iceman_461]

Lassen Sie mich wissen, ob die Datei liest. das Problem gibt mir in der Nähe zum richtigen Abschnitt, d.h. sez_ass.
Vielen Dank



[Vittorio]

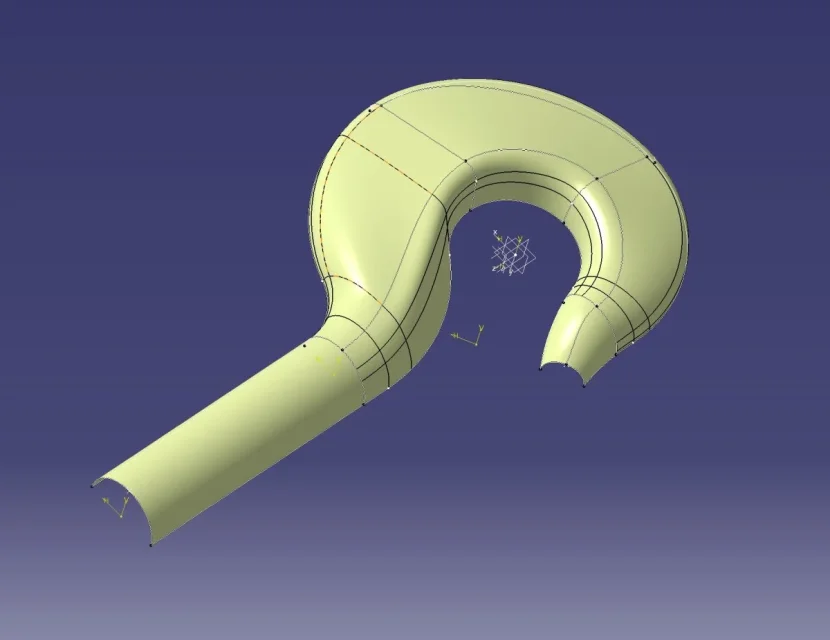

Sehen Sie sich diese Demo an
Demo gancio



[gianni55]

Du hast eine Studentenlizenz und ich kann sie nicht öffnen. .

wie dieser Bonzorosso bevorzugt ist die Anzahl der Segmente in den Abschnitten gleich.

Wenn Sie einen Test machen, sollte es in Ihrem Fall funktionieren, wenn Sie nur die sez 1 und 2 oder 3 und 4 oder 5 und 6 verwenden.

Sie können versuchen, den Beziehungsmodus in der Paarungs-Tab



[mcbramby]

aus Ihrer Datei das Problem ist, dass Sie die 2 externen Linien zu tun haben, haben Sie alle Kontur, die geschlossen ist beide Quers in Übereinstimmung mit den Abschnitten



[mcbramby]

Es wäre mit Unterstützungsmanagern getan, von einem Halbkreis in den anderen Abschnitt zu wechseln, dann hätte ich die Abschnitte nicht geschlossen, aber das könnte gut sein. Ich kann es nicht auf dem Flug reparieren. Ich habe keine Zeit.... Vielleicht später.



[mcbramby]

Ich habe eine schnelle Sache gemacht... nicht einmal zu gut gemacht...
Ich habe Ihre Skizzen praktisch kopiert x "brogliare" die 2 Umrisse und innen Haken
Ich öffnete die Abschnitte, um nicht das Teil unten zu haben
Ich habe die 2 internen und externen Skizzen auf jedem Abschnitt gebrochen, um den Haken zu Stücken zu machen
Ich habe mindestens 1 Leitlinie hinzugefügt, um den runden Teil in dieser geraden

Versuchen Sie jetzt, die oben geschriebene zu tun, es ist schwieriger zu erklären, dass es zu tun...
Aber es braucht etwas Zeit. ....



[mcbramby]

Ich gab immer noch ein schnelles Auge...... die Abschnitte ist besser, sie zu halten, dann spiegeln die Skizzen der Abschnitte, um die ganzen Abschnitte....... dann muss es versucht werden, Lofts zu machen, Spline x hinzufügen, um Los Lofts in die gewünschte Richtung zu machen, es muss kopiert und modifiziert werden, die Meisterskizze 2 mal haben nur die 2 äußeren und inneren Richtungen, die auf den letzten Abschnitten stoppen......... oder besser noch alles...



[iceman_461]

Vielen Dank für die Antworten und die Ideen. Wenn das stimmt, habe ich es. später die Datei platzieren.
