Info U-Boot und Mitte Ringe

[SATURNO07]

Ich wollte zwei Dinge fragen,

1) die Dimensionierung von U-Boote zu Kegel.

2) der Zentrierring wie montieren Sie im Vergleich zu der kalten Düse? d.h. unter der Annahme eines Ringes d100 mit Zentralbohrung d28, in welcher Höhe muss ich den Kopf der Düse im Vergleich zum oberen Stock des Ringes platzieren?



[Fabietto]

Hallo, wie für Ihre Anfragen:

1) siehe an dieser Stelle, Werkzeughersteller, gibt es Dübel für U-Boote.
Sie können dann alle Informationen konsultieren, die Sie benötigen, und wenn Sie sich registrieren, können Sie auch 3d Modelle von dem herunterladen, was Sie brauchen.

http://ecom.meusburger.com/e/index.asp?id=1343&rnd=61033

2) unter zwei Lösungen:

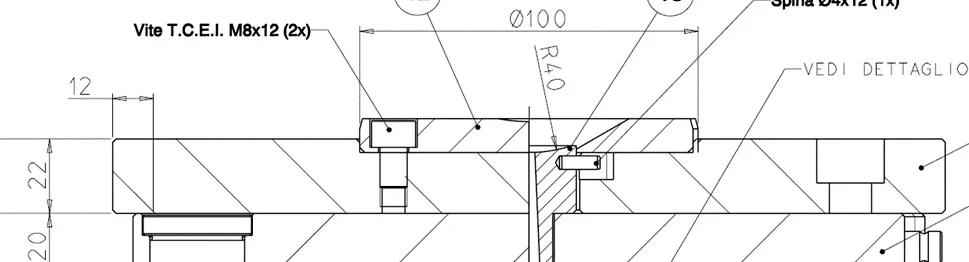

a) die Platte, die den Kompasskopf enthält, ist ausreichend hoch -> die kalte Injektionsmasse wird durch den Zentrierring abgehalten, so dass der Zentrierring über den Kompasskopf mit Luft von 0,1/0,2m geht m

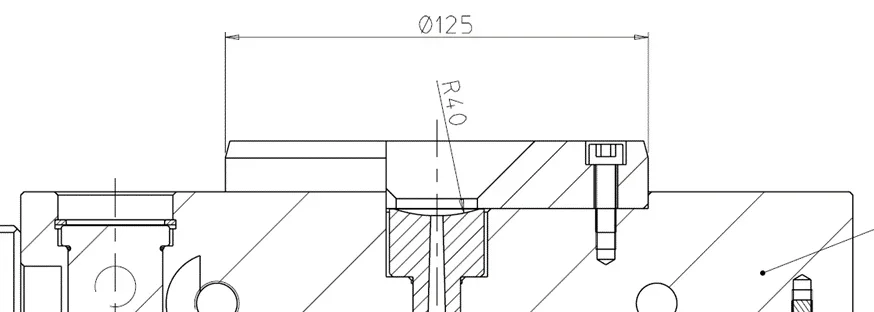

b) die Platte, die den Kompasskopf enthält, ist nicht ausreichend hoch -> der Kaltspritzkompass ist diametral mit dem Mittelring gekoppelt, dann wickelt der Zentrierring den Kompasskopf mit Luft von 0,1/0,2mm um.
in diesem Fall wirkt der Stopfen sowohl aus der Position als auch aus der Rückhaltung des Kompasses.
Anhang anzeigen 6909090Ciao



[SATURNO07]

Hallo, wie für Ihre Anfragen:

1) siehe an dieser Stelle, Werkzeughersteller, gibt es Dübel für U-Boote.
Sie können dann alle Informationen konsultieren, die Sie benötigen, und wenn Sie sich registrieren, können Sie auch 3d Modelle von dem herunterladen, was Sie brauchen.

http://ecom.meusburger.com/e/index.asp?id=1343&rnd=61033

2) unter zwei Lösungen:
a) die Platte, die den Kompasskopf enthält, ist ausreichend hoch -> die kalte Injektionsmasse wird durch den Zentrierring abgehalten, so dass der Zentrierring über den Kompasskopf mit Luft von 0,1/0,2m geht m
Anhang anzeigen 69089b) die Platte, die den Kompasskopf enthält, ist nicht ausreichend hoch -> der Kaltspritzkompass ist diametral mit dem Mittelring gekoppelt, dann wickelt der Zentrierring den Kompasskopf mit Luft von 0,1/0,2mm um.
in diesem Fall wirkt der Stopfen sowohl aus der Position als auch aus der Rückhaltung des Kompasses.
Anhang anzeigen 6909090Ciao

Vielen Dank
