Lagerblockierung

[power23]

Hallo Jungs, im Prinzip eine Lagerung eines Paares von Radialkugellagern... auf einem Baum.
Grundmontage.
rotierende Innenwelle/Ring.
eine Seitenverriegelung Außen- und Innenring. .
die andere Seite den Innenring verriegeln und den Außenring blättern lassen... wegen der thermischen Ausdehnungen.
konzeptuell richtig?
Ich glaube, es ist immer gut, den nicht rotierenden Ring laufen zu lassen... was sagst du? in diesem Fall die externe.
Wenn in dem oben beschriebenen Fall im zweiten Lagerblock der Außenring... während der Expansion die Welle innerhalb des Innenrings gleiten muss, muss ich ihm eine Toleranz geben... die dann nicht gut auf den Ring selbst fällt.
in der Praxis beginnt, den Baum in der Box zu drehen. Was sagst du?

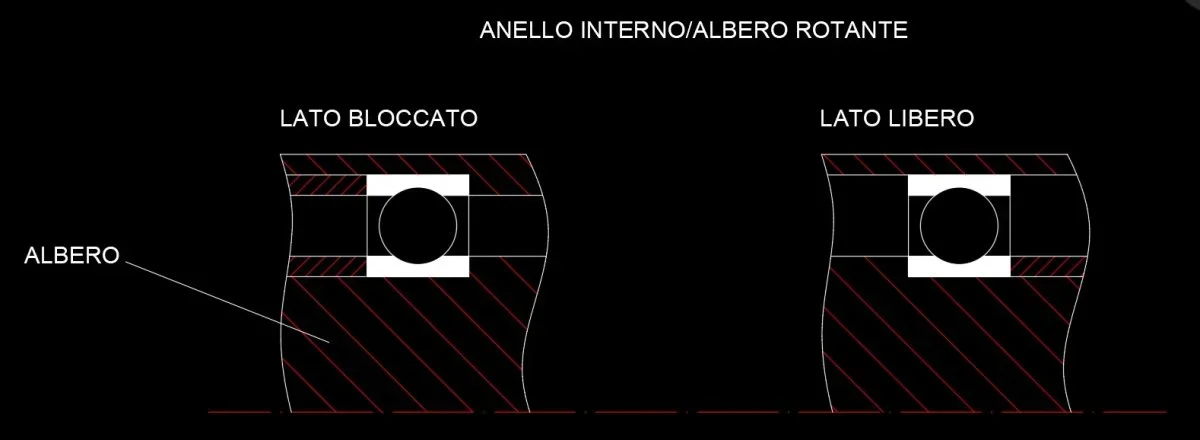

mit dem beigefügten Beispiel werden Sie besser verstehen, was ich meine... Ich hoffe.

Dank gegen die Meinung...



[Focus]

...
Ich glaube, es ist immer gut, den nicht rotierenden Ring laufen zu lassen... was sagst du? in diesem Fall die externe.
...

Dank gegen die Meinung...

über die axialen Verklebungssysteme hinaus ist es gut, dass der Ring, der die "Radlast" (nicht nur rotierende Ring) hat, auch mit einer Interferenzhalterung blockiert ist, der Ring, der die feste Last hat, kann mit Spiel montiert werden (muss sein, falls er die Expansionen kompensieren muss), auf der Skf-Stelle und dem Netzwerk viele Beispiele finden.

Hi.



[cacciatorino]

Hallo Jungs, im Prinzip eine Lagerung eines Paares von Radialkugellagern... auf einem Baum.
Grundmontage.
rotierende Innenwelle/Ring.
eine Seitenverriegelung Außen- und Innenring. .
die andere Seite den Innenring verriegeln und den Außenring blättern lassen... wegen der thermischen Ausdehnungen.
konzeptuell richtig?
Ich glaube, es ist immer gut, den nicht rotierenden Ring laufen zu lassen... was sagst du? in diesem Fall die externe.
Wenn in dem oben beschriebenen Fall im zweiten Lagerblock der Außenring... während der Expansion die Welle innerhalb des Innenrings gleiten muss, muss ich ihm eine Toleranz geben... die dann nicht gut auf den Ring selbst fällt.
in der Praxis beginnt, den Baum in der Box zu drehen. Was sagst du?
mit dem beigefügten Beispiel werden Sie besser verstehen, was ich meine... Ich hoffe.

Dank gegen die Meinung...

es ist ebenso wie in dem Bild, das Sie angegeben haben, dann kann es magere oder kleinere Mängel, je nachdem, wie anspruchsvoll die Anwendung ist: Anzahl der Windungen, axiale und radiale Belastung, Temperaturerhöhung, erforderliche Genauigkeit, Abstand zwischen den Stützen, etc. usw.



[meccanicamg]

Montagearten können unterschiedlich sein.
Sie können auch alles schwimmend montieren: Lager an Innenring und Naben in h7. Lassen Sie Luft seitlich nach der maximalen Ausbreitung berechnet.


andernfalls isostatisch, wie Sie angegeben oder umgekehrt.

klar, dass der Körper, der Last hat, gut ist, dass er den Ring zur Übertragung der Last blockiert hat.

Dies ist eine Standard-isostatische Montage.

oder mit Ringen
die Montagetoleranzen finden Sie zusammengefasst qui.



[usrits]

Oh, das ist die Information, die ich suchte. Danke.
