Hallo, alle. Wir entwerfen oft Maschinen mit Hydraulikzylindern mit Mineralöl. Betriebsdrücke von 100 bis 300 bar. Die Öltemperatur beginnt bei 20-25°C bis zur kalten Zentrale, um bei 40°C und manchmal bis 60°C zu arbeiten.

Ich muss eine klare Formulierung über die Kompressibilität des Fluids nach Temperatur und Druck haben.

Shell sagt, es komprimiert 0,5% jedes 1000psi (ca. 70 bar).

Ich fand noch mehr komplett, aber nicht genug:haben Kurven, Formeln oder Material darüber?
Jemand vermutet eine 3% jede 100bar, aber es scheint mir wirklich eine Übertreibung, weil es bedeutet, dass es in viel Luft.
Ich warte auf dich. Danke im Voraus.



[Kaji]

Leider spricht dieses Thema auch sehr wenig über "Elemente der Oleodynamik" von Hoepli, obwohl es ein allgemeines Einführungs-Kapitel über die Prinzipien der Physik, die auf Flüssigkeiten angewendet wird

wahrscheinlich in mehreren Büchern auf Englisch ist das Thema tiefer, aber ich kenne nur die Titel, also weiß ich nicht, ob es gerade von dem Verhalten von Mineralölen im Bereich der Kompressibilität spricht.

1. "fluid power dynamics" di g.r. siehe e j.e. bobrow:
2. "hydraulische Kontrollsysteme" di noah manring:
3. "fluid power engineering" in m. galalal rabie:
4. "hydraulische Flüssigkeiten" di anthony l. watson:
5. "introduction to fluid power" di james l. johnson:
6. "Flüssigstromkreise und Steuerungen: Grundlagen und Anwendungen" di john s. cundiff e i. stanislaw s. jaroszynski:
7. "Hydraulik und Pneumatik: ein Techniker- und Ingenieurführer"



[TETRASTORE]

@meccanicamg, Ich habe einige Verbindungen mit Studien, die das Thema Kompressibilität (insbesondere auf dem Modul der Komprimierung Kubik oder Massenmodul) in mehr oder weniger erweiterter Weise sowohl im analytischen als auch experimentellen Profil analysieren. Ich hoffe, sie können dir helfen.
- Ja. Modellierung und experimentelle Auswertung des effektiven Schüttmoduls für eine Mischung aus Hydrauliköl und Luft- Ja. Auswertung des Massenmoduls des Ölsystems mit Hydraulikleitung- Ja. Bestimmung des ungelösten Luftgehalts in Öl mittels eines Kompressionsverfahrens- Ja. Simulationsstudie über Effekte der Fluidkompressibilität im hydraulischen Stoßdämpfer basierend auf Amesim- Ja. Modellierung und experimentelle Auswertung des effektiven Schüttmoduls für eine Mischung aus Hydrauliköl und LuftDann, natürlich, in den Dokumenten der verschiedenen Lieferanten von Hydraulikölen, wie der von Ihnen beigefügte Extrakt, finden Sie die Indikationen, dass meiner Meinung nach mehr durch eine umsichtige Erfahrung als durch experimentelle Praxistests diktiert werden.



[meccanicamg]

Danke, Leute. Sobald ich einen Moment habe, schaue ich mir die Dokumente an und erzähle Ihnen Entwicklungen.

denn jetzt sagte mir ein Planer von Ölpflanzen, dass er alle hundert eine Bar verloren habe (um 100bar zu machen, muss ich 101 geben).

mehr... ein weiteres Rennen.



[meccanicamg]

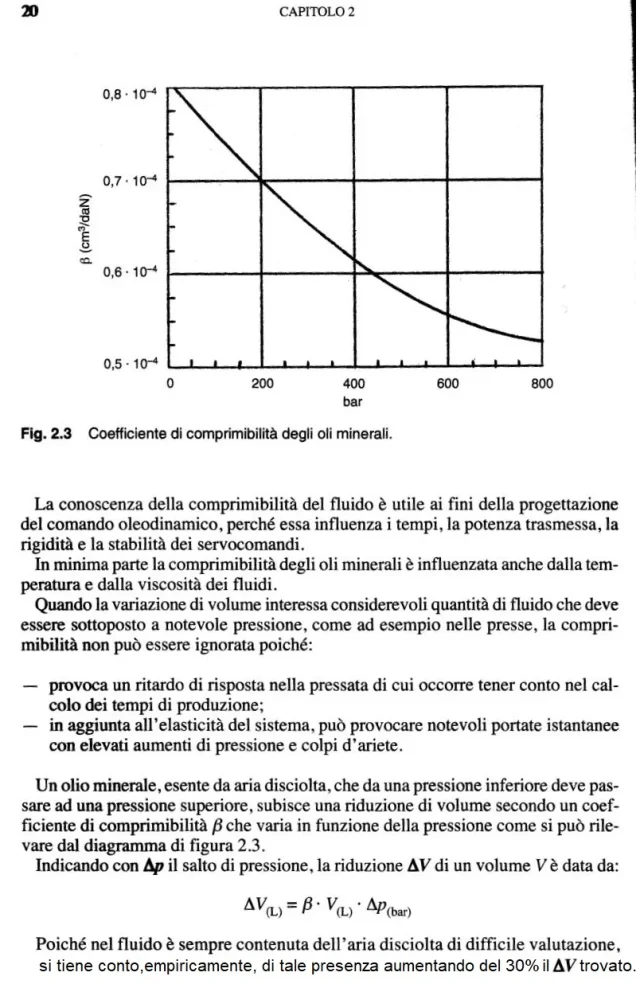

Ich fand auch eine Artikel 2 erklärt, mehr als das Phänomen im Allgemeinen dieses Technikers, wo ab einer Lebensdauer sah ich seine Ventile für retroaction hydraulische Bewegungen.
Im Wesentlichen ist es mehr Gesicht sprechen über Bulk-Modul und gelöste Luft in Öl, die Verlust effektives Volumen macht.

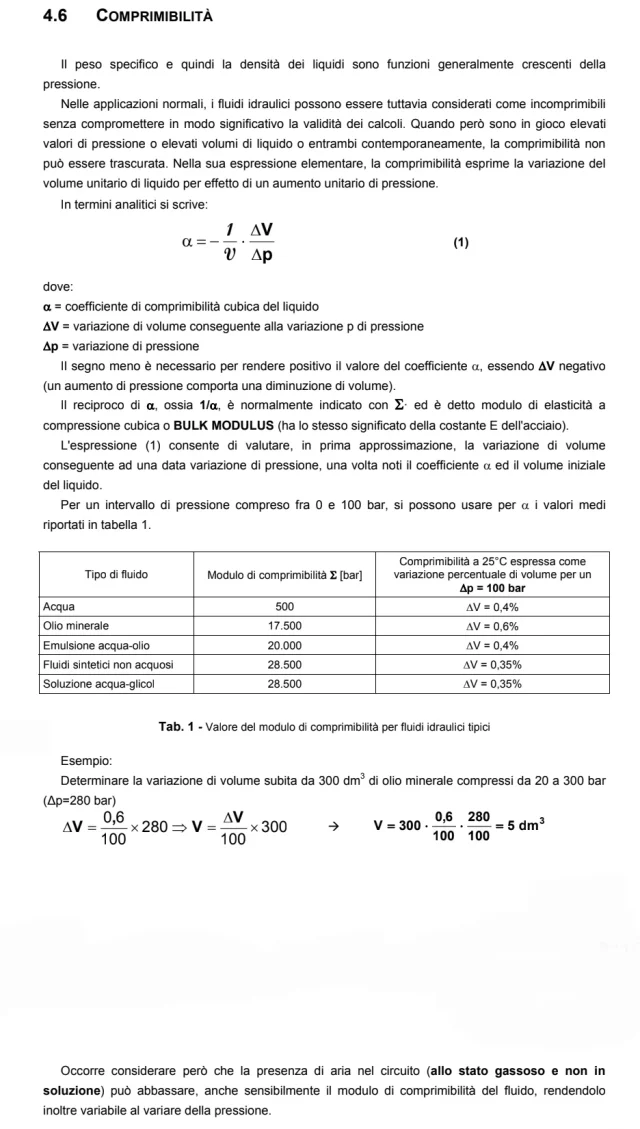

dieser Techniker liefert den Wert von 1% jeder 100bar.

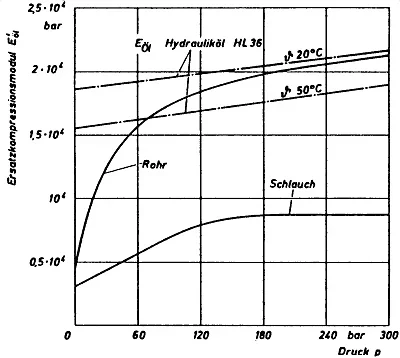

qui statt haben wir ein Diagramm nach Temperatur und Druck in Schläuchen und in starren Rohren.



[volaff]

Tschüss.
Vielleicht könnte dir das helfen.



[meccanicamg]

Tschüss.
Vielleicht könnte dir das helfen.

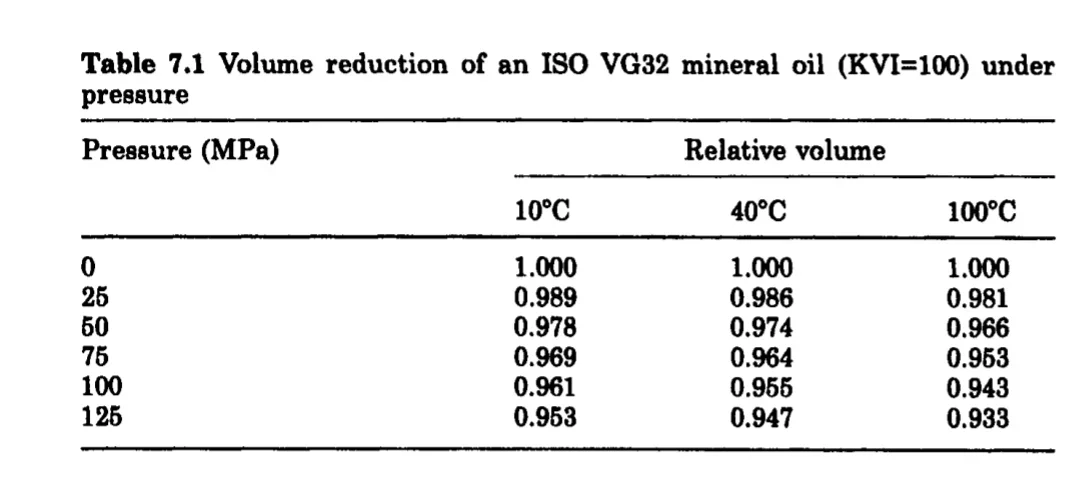

Es ist die Tabellina hier....bravo!
wenn ich einen Moment in Excel gesetzt habe und ich es zum Näherungspolynom mache, so kann ich sogar über den maximalen Druck der Tabelle hinausgehen und zwischen den Temperaturen interpolieren.
