Sw23: Rundverstärkungsplatte mit Befehl "Basic Sheet"

diabloz97

Guest
Hallo alle,

Ich habe schon lange versucht, eine alternative Methode zu finden, um eine kreisförmige Verstärkungsplatte mit dem Befehl "lamiera" zu schaffen, so dass ich die Entwicklung davon haben kann.

Ich versuchte verschiedene Möglichkeiten:
Verfahren 1 (was ich am meisten benutze):
- Ich erstelle eine Skizze auf einer kreisförmigen Oberfläche mit dem betreffenden Durchmesser (Abbildung 1.1);
- Aktivieren Sie den Befehl "Grundfluss" und extrudieren Sie die Skizze mit der gleichen Größe wie der Umfang (Abbildung 2.1);
- Nach der Erstellung des rechteckigen Bogens benutze ich den Befehl "Vereinbarung", um alle Kanten mit dem d/2 zu sammeln, der etwa 0,1 mm entfernt, um den Umfang zu simulieren (Abbildung 3.1).
Verfahren 2:
- Ich erstelle eine Skizze auf einer kreisförmigen Oberfläche mit dem betreffenden Durchmesser (Abbildung 1.2);
- Aktivieren Sie den Befehl "Grundfluss" und extrudieren Sie die Skizze mit einer größeren Dimension des Umfangs, den ich erhalten möchte (Abbildung 2.2);
- Nach der Erstellung des rechteckigen Blattes erstelle ich eine Skizze auf dem Boden senkrecht zur Verstärkungsplatte und benutze den Befehl "extrudierter Schnitt", der das Blatt mit dem zu erzielenden Umfang schneiden wird. (Abbildung 3.2)

die erste Methode, wenn ich einmal die Entwicklung des Blattes bekommen möchte, gibt es mir nie Probleme, während die zweite, manchmal "bugga", besonders wenn ich eine Platte mit einem Loch für eine Büchse rekrutieren muss.

Wie machst du das?
haben Sie eine weitere effizientere Methode?

Danke.
Glaubwürdigkeit


Anhänge

  • Figura 1.1.png
    Figura 1.1.png
    113,1 KB · Aufrufe: 7
  • Figura 2.1.png
    Figura 2.1.png
    128,9 KB · Aufrufe: 8
  • Figura 3.1.png
    Figura 3.1.png
    102,3 KB · Aufrufe: 8
  • Figura 1.2.png
    Figura 1.2.png
    95,8 KB · Aufrufe: 8
  • Figura 2.2.png
    Figura 2.2.png
    70,2 KB · Aufrufe: 5
  • Figura 3.2.png
    Figura 3.2.png
    113,6 KB · Aufrufe: 6

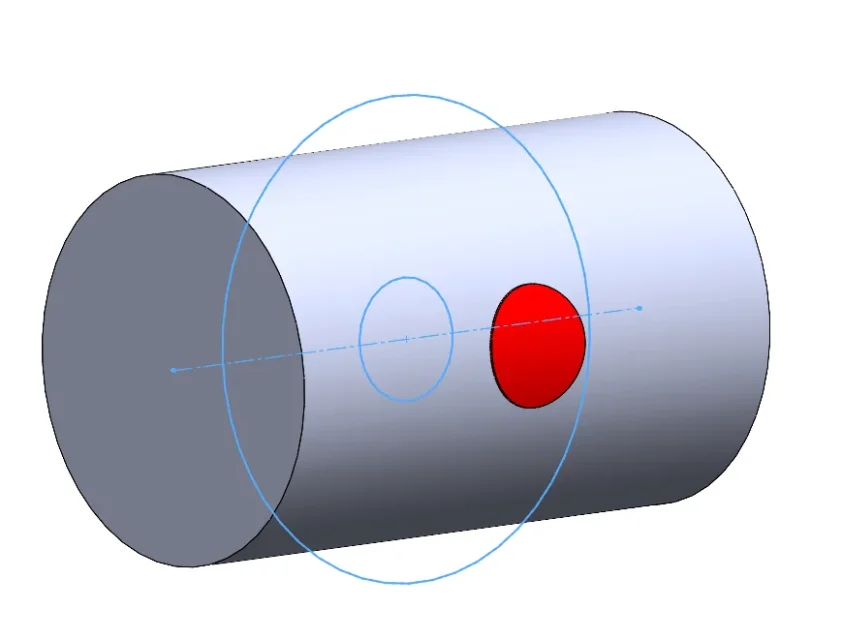

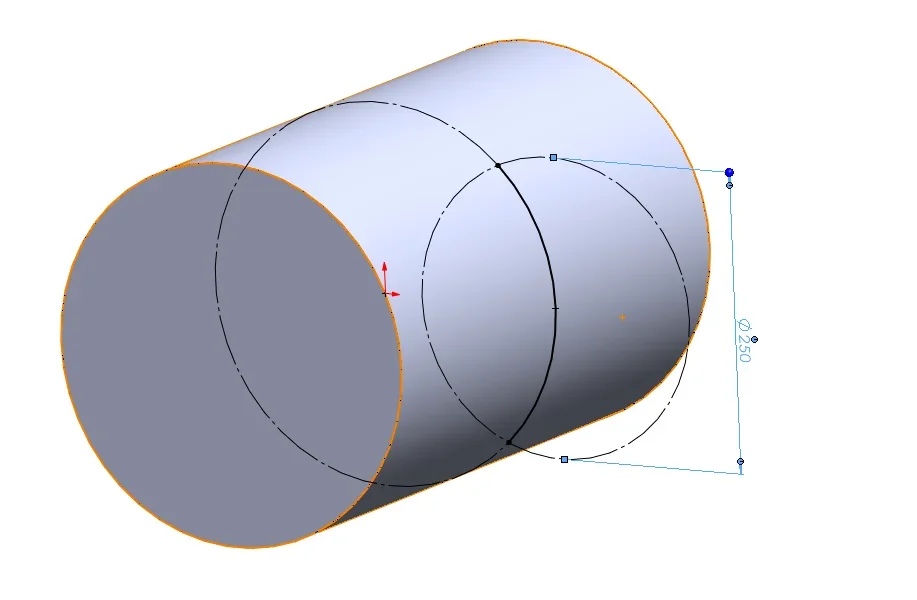

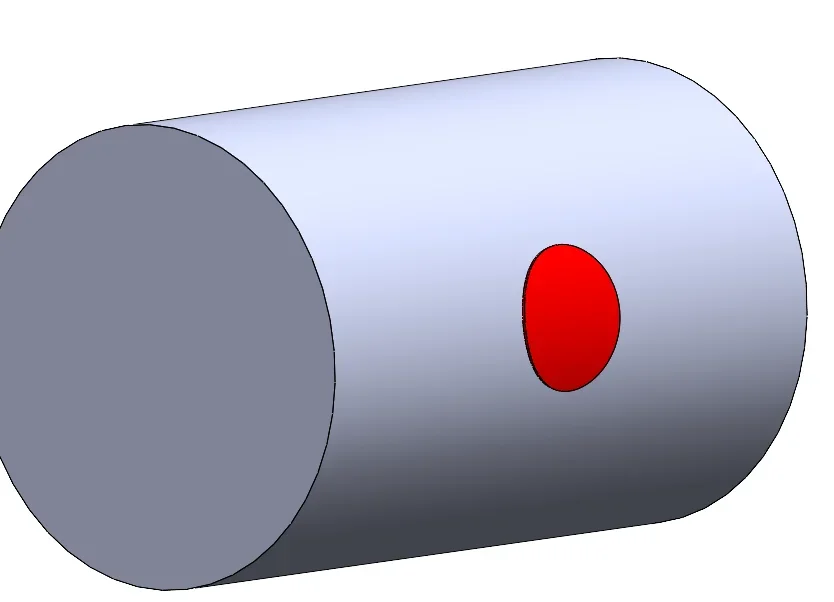

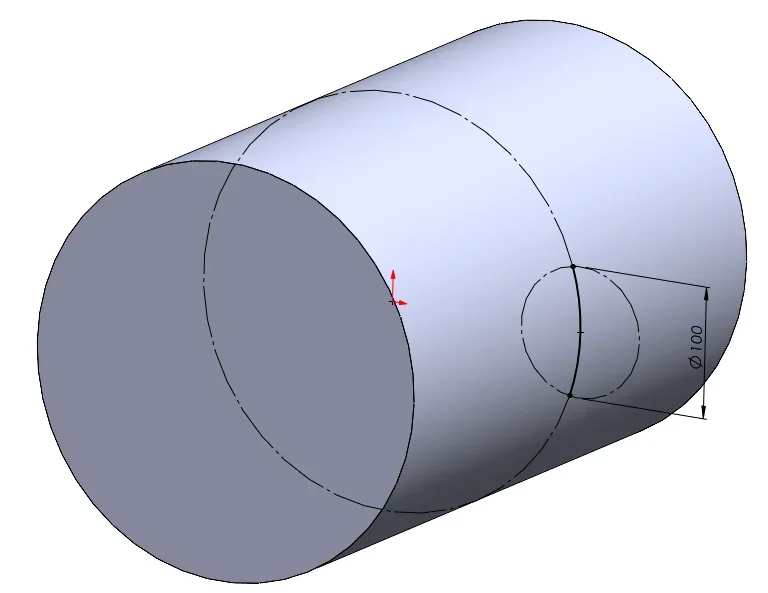

die richtige Methode ist die zweite, aber Sie müssen die normale Schnittoption aktivieren (die immer beim Schneiden eines gefalteten Blattes getan wird)
