Anwendungen - Anwendungslösungen

[TETRASTORE]

Tetrastore hat eine neue Ressource veröffentlicht:
Anwendungen - Anwendungslösungen - Ja. Diagramme zur Verwendung von Komponenten im Anwendungsfeld

die Datei (Anwendungslösungen - pdf-Format - 9.9 mb) zum Download enthält eine Reihe von illustrativen Zeichnungen, die sowohl rein strukturelle mechanische Lösungen und elektrische Komponenten (Elektromotoren, Wechselrichter usw.) als auch Komponenten der Energieübertragungsindustrie (Motoren, Gelenke usw.) integrieren.
nützlich für Studenten, aber auch für diejenigen, die Ideen auf der Design-Ebene haben wollen.
in dem beigefügten Bild ist, als Vorschau, der Index von...

mehr Informationen über diese Ressource..



[PIETRO2002]

Danke, sehr hilfsbereit.



[asblo]

Das ist eine tolle Ressource!



[radio]

Ist es nur ich, dass ich das pdf nicht herunterladen kann (in dem Sinne, dass ich keine Anhänge oder Download-Links sehe)?
Ich versuchte mit Firefox, Chrom und Rand, aber nichts zu tun; Ich sehe nur die Vorschau .jpg.



[Vittorio]

Ist es nur ich, dass ich das pdf nicht herunterladen kann (in dem Sinne, dass ich keine Anhänge oder Download-Links sehe)?
Ich versuchte mit Firefox, Chrom und Rand, aber nichts zu tun; Ich sehe nur die Vorschau .jpg.

wir sind zwei



[Fabietto]

Ich ging zu "Chronologie"
und es gibt eine Registerkarte, wo die Download-Taste ist. .



[Vittorio]

Ich ging zu "Chronologie"
und es gibt eine Registerkarte, wo die Download-Taste ist. .

Hier.
Vielen Dank



[radio]

fand mich auch. Danke.



[AndretheGiant]

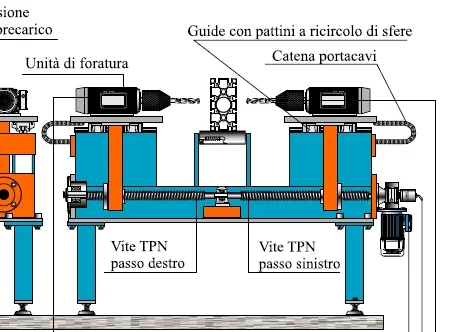

schöne Ressource. Ich möchte einige Anwendungen, die gezeigt werden, näher erläutern. zum Beispiel die erste: die Endlosschraube dx und sx ist eine einzige Welle, die von demselben Motor bewegt wird? so tun die beiden Spitzen voran und umgekehrt spezifisch. Ist es richtig?



[AndretheGiant]

Ich möchte auch im Detail der angegebenen elektrischen Komponenten verstehen, da ich nichts über den elektrischen Teil verstehe! Nur um nicht genug zu fragen, kann ich versuchen zu erklären, was ich verstehe, indem ich das Schema sehe:
die plc-Tastatur vom Impuls zum Inverter mehr nach rechts, die den Motor des Weinstocks befiehlt und dank des Encoders versteht, wie viel es muss, um die Schraube zum Vorschieben von dem, was erforderlich ist.
der andere linke Wechselrichter steuert die beiden Motoren der Spitzen, ich denke für die Drehzahl, die nur vom Potentiometer gesteuert wird, nicht von der plc Tastatur.
Ich glaube, ich habe viele Kastanien gesagt, aber ich möchte es verstehen.



[TETRASTORE]

zum Beispiel die erste: die Endlosschraube dx und sx ist eine einzige Welle, die von demselben Motor bewegt wird? so tun die beiden Spitzen voran und umgekehrt spezifisch. Ist es richtig?

sì.

die plc-Tastatur vom Impuls zum Inverter mehr nach rechts, die den Motor des Weinstocks befiehlt und dank des Encoders versteht, wie viel es muss, um die Schraube zum Vorschieben von dem, was erforderlich ist.

genau; überprüfen Sie sowohl die Geschwindigkeit des Fortschritts als auch den Hub (diese über Encoder-Signal).

der andere linke Wechselrichter steuert die beiden Motoren der Spitzen, ich denke für die Drehzahl, die nur vom Potentiometer gesteuert wird, nicht von der plc Tastatur.

korrekt. das System kann sich an verschiedene Bohrparameter anpassen (Material, Fortschritt, Geschwindigkeit usw.).
die Tastatur dient zur Einführung von Parametern im angeschlossenen Wechselrichter.



[AndretheGiant]

den Encoder wissen zu lassen, wo die Spitze in der Ausgangsposition jedem Gebrauch Null gegeben werden soll? encoder haben nur die richtige Positionskontrolle Funktion? keine elektrischen Impulse senden



[TETRASTORE]

bei dieser Anmeldung die am besten geeignete Lösung ist der absolute Drehgeber. Für herkömmliche Inkrementalgeber ist eine Nullreferenz erforderlich, während absolute Encoder auch nach einer Leistungsunterbrechung keinen Hinweis auf die Ausgangs- oder Grundposition benötigen.
um den Unterschied zwischen den beiden Blicken besser zu verstehen Dieses Video.



[AndretheGiant]

sehr nützliches Video. In diesem Fall muss der Encoder nicht klar sein, sondern um zu wissen, wo das Stück ist, müssen Sie das richtige Stück Null eingeben?



[TETRASTORE]

um zu wissen, wo das Stück ist, müssen Sie das richtige Stück Null eingeben?

Sie müssen die Ausgangs- und Fertigstellungspositionen angeben, offensichtlich abhängig von der Position des Stückes.



[TETRASTORE]

Ich möchte die bereits im 1. Beitrag genannten Anwendungslösungen mit anderen im Zusammenhang mit dem Sektor integrieren: Robotik; hier ist die Liste der Beispiele:- Ja. Lineare Achsen- Ja. Achsen mit Linearmotoren- Ja. Mehrachsroboter- Ja. Größe Roboter- Ja. Roboter wählen und platzieren- Ja. Roboter mit Sichtsystem



[Steppermotor]

Ganzo! (wie sie in meinen Teilen sagen)



[TETRASTORE]

Immer im Bereich der Anwendungen bleibend, bringe ich einige Links zu Videos zurück, die zeigen, wie verschiedene Arten von Getrieben verwendet werden. Ich denke, sie sind besonders nützlich für Studenten und Absolventen, die in der Praxis sehen können, wie Geschwindigkeitsreduzierungen in den verschiedenen Sektoren angewendet werden.
Palästinenser
Holzschnitzerei
Produktionsrohre
Palchi di a Theater
Palmöl Produktionsanlage
Shredder
Aufzug
Transportband logs
Maschinen und Anlagen
Stahlrohrförderer
Getriebe für Carrier
Hubwinde
Beeilung.
Mühlenoxidation
Escaroles
Rührer
Druckmaschinen
Kühltürme
Bergbau
Zucker
Virtuelle Simulatoren



[TETRASTORE]

markieren sie eine interessante Verbindung zu einem Video, das in einer schematischen Weise viele Kinos veranschaulicht.- Prinzipien der Mechanikviele andere sind in anderen Videos sichtbar Kanal yt.
