Guten Morgen, meine Herren.

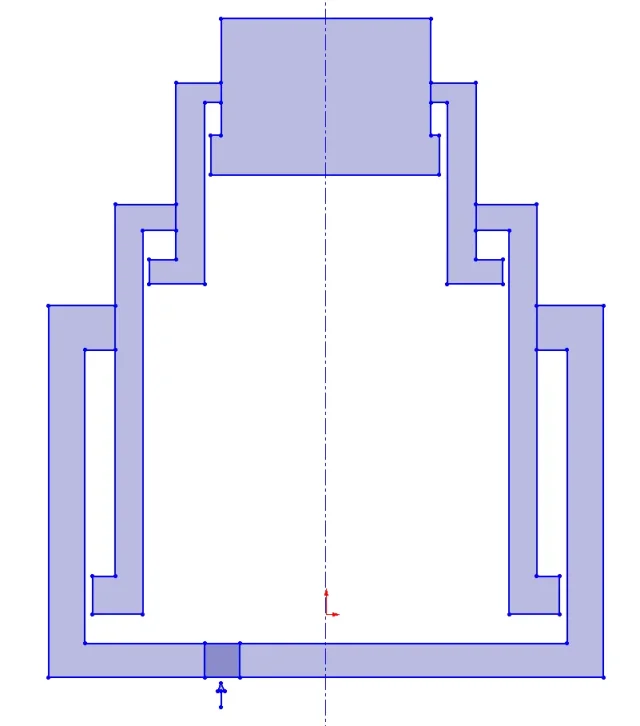

Ich brauche Hilfe, ich entwerfen ein teleskopisches Ciloindro und ich möchte verstehen, was die Oberfläche, auf der ich meine Berechnungen für Druck in verschiedenen Stadien tun muss, ich hänge das Muster des Zylinders, dass Itendo, eine Tauchversion und die andere nicht tauchen,
Wenn Sie mir erklären und die Oberfläche hier oben zeigen können, der Druck in den verschiedenen Stufen.
Danke im Voraus.Capture.PNGCapture2.PNG

Sie müssen jeden einzelnen Teil der Oberfläche nehmen, wie durch Definition die Kraftberechnungen durch Multiplikation des Drucks durch. Durch die Integration müssen Sie die gesamte Oberfläche als Summe der verschiedenen Oberflächenbereiche betrachten.

Ich entschuldige mich, wenn ich antipathisch erscheinen, vor allem angesichts meiner kleinen Kenntnis des Themas, aber wenn Sie Zweifel an dieser Art haben bereits das Design beginnen, vor allem, wenn es durch eine tatsächliche materielle Realisierung gefolgt wird, eines Teleskopzylinders kann sehr kompliziert sein.
persönlich Ich habe jahrelang in einer Firma gearbeitet, die immer die Hydraulikzylinder entworfen und gebaut hat, aber die Teleskope machten sie zu denen, die darauf spezialisiert.
insbesondere solche mit doppelter Wirkung können aus der Sicht der Herstellung von Dichtungen äußerst kompliziert sein und das Öl auf der "saw" Seite bringen.
wenn stattdessen in Ihrem Fall der Teleskopzylinder einfacher sein kann.

die Firma moris produziert teleskopische Zylinder zum Heben. suchen Sie das pdf-Netzwerk und finden Sie viele Erklärungen....und Designs von Standardprodukten, die sie machen.

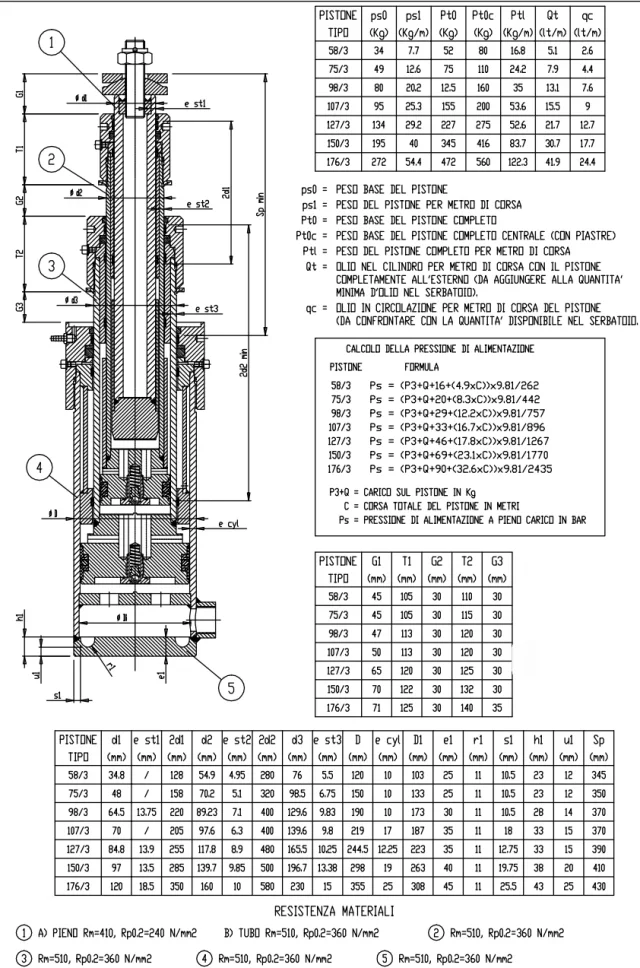

Ich stelle ein Bild von ihrem Handbuch.
ist frei von ihrer Website herunterladen.
Screenshot_20240120_205323_Samsung Notes.jpg
