Wellendichtung durch Blech

[Davimont]

ein gutes Wochenende für alle.

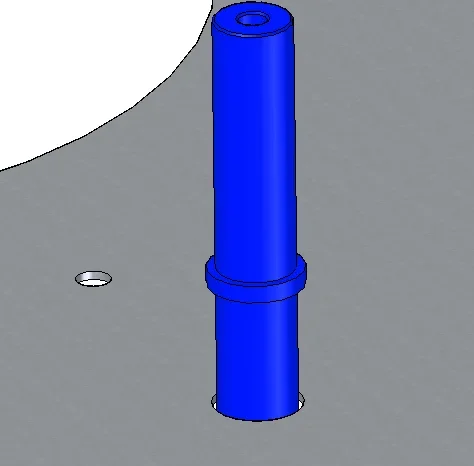

Ich habe einen 18-Zoll-Baum, der ein 2mm-Blatt überquert. Ich muss diesen Durchgang verschließen, um den Durchgang von Staub zu vermeiden, aber ich finde keine Dichtungen (Gaucho, um uns zu verstehen), die auf eine ähnliche Dicke eingefügt werden können.

Ich habe mir eine Dichtung mit Außennut vorgestellt, aber ich bekomme nichts.
Haben Sie einen Rat?



[Focus]

ein gutes Wochenende für alle.
Ich habe einen 18-Zoll-Baum, der ein 2mm-Blatt überquert. Ich muss diesen Durchgang verschließen, um den Durchgang von Staub zu vermeiden, aber ich finde keine Dichtungen (Gaucho, um uns zu verstehen), die auf eine ähnliche Dicke eingefügt werden können.

Ich habe mir eine Dichtung mit Außennut vorgestellt, aber ich bekomme nichts.
Haben Sie einen Rat?
Anhang anzeigen 70255

ci provo...v-ring?



[Davimont]

Es ist schon ein guter Anfang! Ich habe diese Artikel nicht behandelt, und deshalb kenne ich sie nicht.

Jetzt sehe ich, ob sie gut für meine Anwendung gehen können.

Danke!



[DoctorBomber90]

Vor langer Zeit musste ich eine Struktur entwerfen/gestalten, die die Außenumgebung vom Inneren durch Lexanpaneele isolierte. Mein Boss benutzte Emka Profildichtungen.
in der Praxis sind sie "c" oder "u" Dichtungen. die Blechdicke im Teil zwischen den beiden Lippen einfügen (in den beiden Lippen gibt es einen Stahldraht, der das "c"/"u") versteift.
Ich würde mich für die Dichtung im zweiten Bild entscheiden (die einzige, die mit dem schwarzen Pfeil angedeutet ist, zu verstehen). diejenige, die ich angegeben habe, hat die beiden Lippen und auf der Seite dieses letzten, gibt es eine andere Schicht aus Gummi, die die Dichtung garantiert.



[Marco F inox]

ob es sich um ein festes Rohr oder eine Drehwelle, die beste Staubdichtung aber auch um Flüssigkeiten handelt, können Sie es durch Zerkleinern einer flachen Kreisdichtung, Innendurchmesser gleich dem Durchmesser des Rohres, mit einem Metallkreisring nahe dem Blech mit 4 Schrauben erhalten.



[TETRASTORE]

auf provo...v-ring?

Ich stimme Ihnen zu @ fokus auf der v-Ring-Lösung; es ist einfach und wirtschaftlich und es ist gut, dass der Baum rotiert und statisch. ist die normalerweise auf Elektromotoren eingesetzte Lösung.



[Davimont]

Vor langer Zeit musste ich eine Struktur entwerfen/gestalten, die die Außenumgebung vom Inneren durch Lexanpaneele isolierte. Mein Boss benutzte Emka Profildichtungen.
in der Praxis sind sie "c" oder "u" Dichtungen. die Blechdicke im Teil zwischen den beiden Lippen einfügen (in den beiden Lippen gibt es einen Stahldraht, der das "c"/"u") versteift.
Ich würde mich für die Dichtung im zweiten Bild entscheiden (die einzige, die mit dem schwarzen Pfeil angedeutet ist, zu verstehen). diejenige, die ich angegeben habe, hat die beiden Lippen und auf der Seite dieses letzten, gibt es eine andere Schicht aus Gummi, die die Dichtung garantiert.

Ich benutze diese Art von Dichtungen bereits für andere Zwecke und passt gut zu recht großen Bögen, ich muss es in ein 20mm Loch so zu klein einfügen. Danke.

ob es sich um ein festes Rohr oder eine Drehwelle, die beste Staubdichtung aber auch um Flüssigkeiten handelt, können Sie es durch Zerkleinern einer flachen Kreisdichtung, Innendurchmesser gleich dem Durchmesser des Rohres, mit einem Metallkreisring nahe dem Blech mit 4 Schrauben erhalten.

gute Idee, ich werde es für andere Anwendungen präsentieren, aber die Wartung für diese Anwendung hat sie abgelehnt.

Ich stimme Ihnen zu @ fokus auf der v-Ring-Lösung; es ist einfach und wirtschaftlich und es ist gut, dass der Baum rotiert und statisch. ist die normalerweise auf Elektromotoren eingesetzte Lösung.

Ich glaube, es ist der beste Weg.
Ich bat meinen Lieferanten, mir ein paar zu schicken, um einen Test zu machen.


Dank allen für den Rat.
