Funktion wiederholen

[IBWorks]

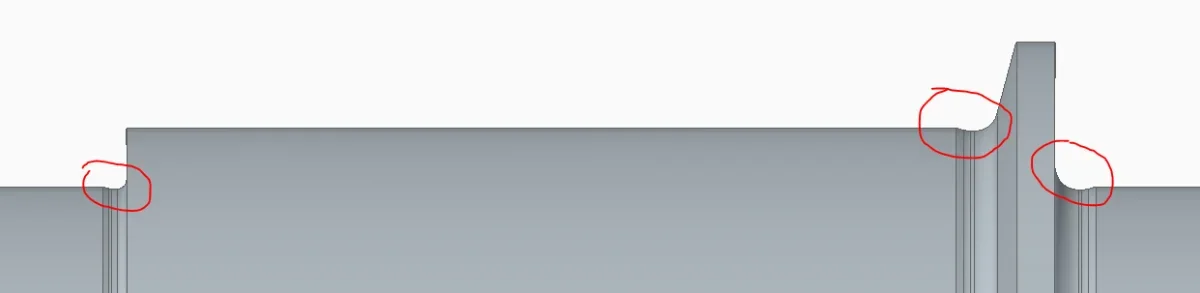

Guten Morgen, ich frage Sie, ob es einen Weg gibt, ein oder mehrere Funktionen in einem Block zu "speichern", so dass Sie nicht das gleiche Verfahren auf verschiedenen Teilen des Designs wiederholen müssen. Ich muss eine ganze Reihe von Auspuffschluchten zum Schleifen auf einem Baum, auf verschiedenen Durchmessern und mit verschiedenen Größen durchführen. jetzt wie jetzt, oder ich bedecken die Skizze des Schnitts der Revolution, ich ändere es auf die Notwendigkeit und die Bindung in den verschiedenen Positionen oder direkt ich remake die Skizze, wo ich kümmern und wieder ausführen. Gibt es eine Möglichkeit, das Verfahren zu retten und es zurückzurufen? Vielen Dank.



[Be_on_edge]

Hi, Sie können eine oder mehrere Funktionen als " Feature Library" speichern; Dann können Sie es zurückrufen und es auf das Modell anwenden.

um eine Bibliothek zu erstellen Wählen Sie die Funktionen, klicken Sie mit der rechten Maustaste auf Kopieren, klicken Sie mit der rechten Maustaste in die Funktion Bibliothek Tab einfügen

zur Verwendung einer Feature-Bibliothek wählen Sie aus der Feature-Bibliothek Karte und ziehen Sie es in die Grafik Teil des offenen Teils

http://docs.sw.siemens.com/it-it/doc/246738425/pl20220830878154140.design/ftlib3h

http://docs.sw.siemens.com/it-it/doc/246738425/pl20220830878154140.design/ftlib2h



[IBWorks]

Hi, Sie können eine oder mehrere Funktionen als " Feature Library" speichern; Dann können Sie es zurückrufen und es auf das Modell anwenden.

um eine Bibliothek zu erstellen Wählen Sie die Funktionen, klicken Sie mit der rechten Maustaste auf Kopieren, klicken Sie mit der rechten Maustaste in die Funktion Bibliothek Tab einfügen

zur Verwendung einer Feature-Bibliothek wählen Sie aus der Feature-Bibliothek Karte und ziehen Sie es in die Grafik Teil des offenen Teils

http://docs.sw.siemens.com/it-it/doc/246738425/pl20220830878154140.design/ftlib3h

http://docs.sw.siemens.com/it-it/doc/246738425/pl20220830878154140.design/ftlib2h

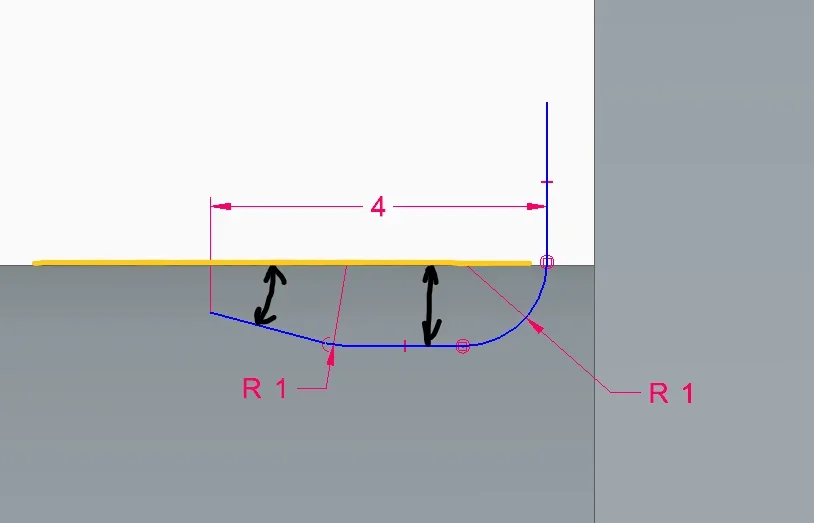

Ja, tolle Werke. nur, dass ich die Referenzquoten (die schwarzen) nicht binden kann, die mich automatisch vorschlägt, weil es mich nur vertikale Profile der Fassade und nicht die Durchmesserlinien (Ich sollte die horizontale gelbe Linie wählen, die ein Durchmesser ist).



[Be_on_edge]

hängt davon ab, wie Sie das Feature gebaut haben, Sie könnten ein geschlossenes Profil mit Quoten im Vergleich zum Rand erstellen.

oder Sie können immer das Profil nach der Platzierung bearbeiten



[IBWorks]

hängt davon ab, wie Sie das Feature gebaut haben, Sie könnten ein geschlossenes Profil mit Quoten im Vergleich zum Rand erstellen.

oder Sie können immer das Profil nach der Platzierung bearbeiten

Danke.
