Guten Abend. Ich habe einen Zweifel an diesem Zeugen. .

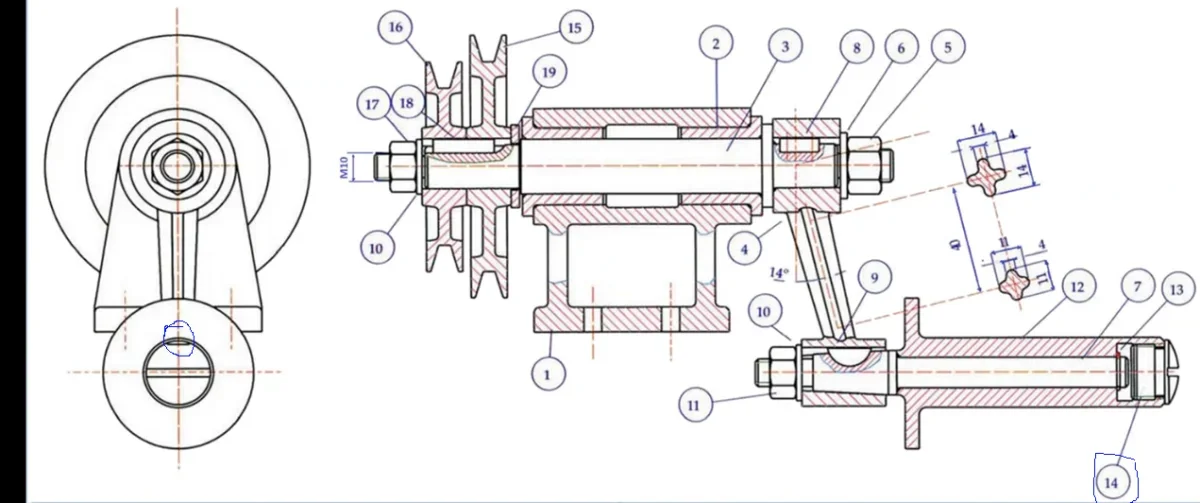

Ich verstehe nicht, worum es hier geht. Ich dachte, eine große Gewindeschraube, die einfach den Support 12 schließen würde. deren Unterstützung den Baum von der Außenumgebung abschirmt.
Ich bezweifle, dass ich im blauen Kreis hervorgehoben habe. Was ist das Bedürfnis nach diesem Schlitz?

Ich muss auch in der Erfinderkomponente 12 und 14 für die Abstützung bzw. den Griff(12) vertreten, ich werde einfach revolutionieren, mit Innengewinde für die Schraube (wenn es die Schraube ist). Wenn 14 eine Weinrebe ist, wie verstehe ich, worum es bei dem vereinten Objekt geht?
Vielen Dank.



[MassiVonWeizen]

Ich verstehe nicht, worum es hier geht. Ich dachte, eine große Gewindeschraube, die einfach die Stütze 12 schließen würde

Durch die Vergrößerung des Bildes auf das maximal mögliche (aus dem Internet) sehen Sie die dünne Linie des Fadens.

deren Unterstützung den Baum von der Außenumgebung abschirmt.

Nummer 12 ist ein Griff. der Baum hat keine Kritik, die erfordert, dass er von der Außenwelt abgeschirmt wird.

Ich bezweifle, dass ich im blauen Kreis hervorgehoben habe. Was ist das Bedürfnis nach diesem Schlitz?

theoretisch ist es Teil von 14 und es scheint ein Schnitt, der im Abschnitt nicht gesehen wird, da die zylindrischen Komponenten wie Stifte, Dornen, Schrauben, etc... Sie ignorieren nicht. Ich weiß nicht, was es dienen könnte, wie ich sagen würde, es ist ein fresata antisvitamento, in dem ein Unternehmen ähnlich wie die Skf Kränze und Rosetten einfügen. selbst wenn es hier keinen Sinn ergibt. .

Wenn 14 eine Weinrebe ist, wie verstehe ich, worum es bei dem vereinten Objekt geht?

Wenn Sie es zu formen, was Sie wissen müssen, ob es ein einheitliches Stück ist? die Modelle wie Sie mit der Komponente 1.



[meccanicamg]

von vereinheitlicht gibt es nur Bronzine, Tabs, Seher und Würfel. der Rest ist zu messen gebaut.
14 eine spezielle Ausführungsschraube mit flachem Schnitt auf einer Seite. dient dazu, mehr ästhetische Wirkung zu decken.
Der Rest....gute Modellierung.
