Hexagon-Zentrale (mit Möglichkeit der Achsen)

[Ste82]

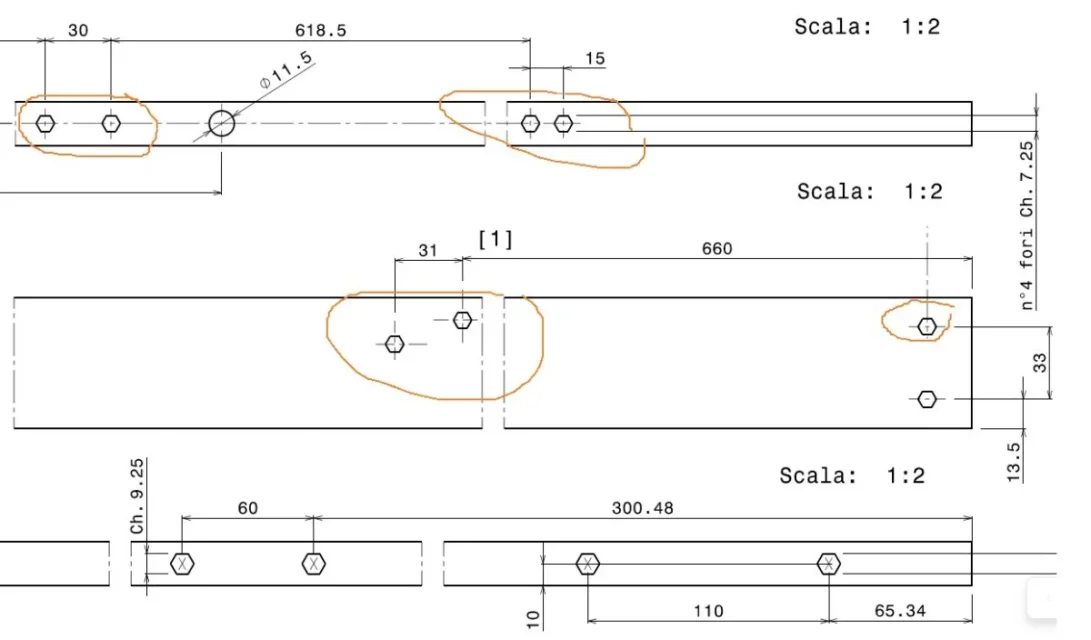

Guten Abend, ich habe Schwierigkeiten, das Zentrum eines Sechsecks aufzulisten, ich hänge Bild an und hoffe, dass jemand mir einen verbesserten Eingang geben kann... ps ich konnte nicht setzen catia v5 und ich kann nicht herausfinden, wie man die Snaps aktivieren... wegen konstruktiver Beratung. Dank denen, die ein wenig Zeit widmen möchten, Grüße stefano



[Vittorio]

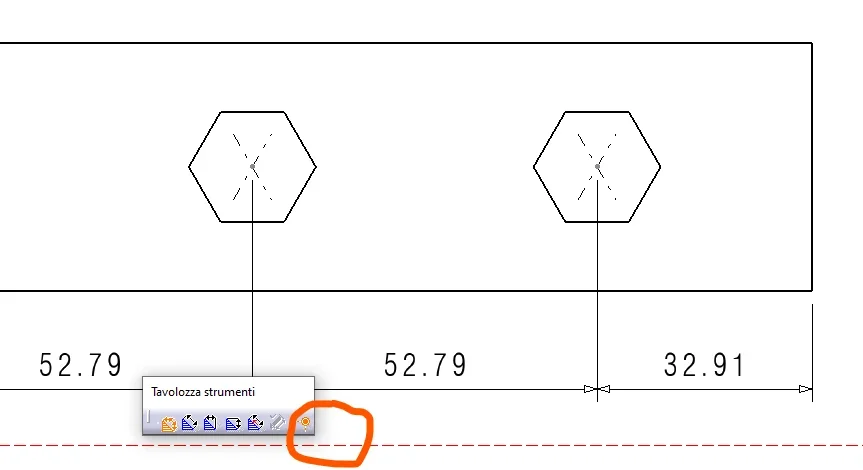

Ciao @ste82Sie müssen die Achsen der Sechskant (mit der entsprechenden Halbkontrolle) verfolgen und im Angebot müssen Sie aktivieren Schnittpunkterkennung (tasto dx Maus)



[falonef]

Hi.

aber hast du sie in 2d gezeichnet oder ist es ein Blick von einem 3d?



[Vittorio]

@falonef wenn die Frage für mich war. Ich habe das Beispiel 3d und die zitierte Tabelle gemacht



[falonef]

richtete sich an den Benutzer, der den Beitrag startete.

Danke für Ihr Feedback



[Ste82]

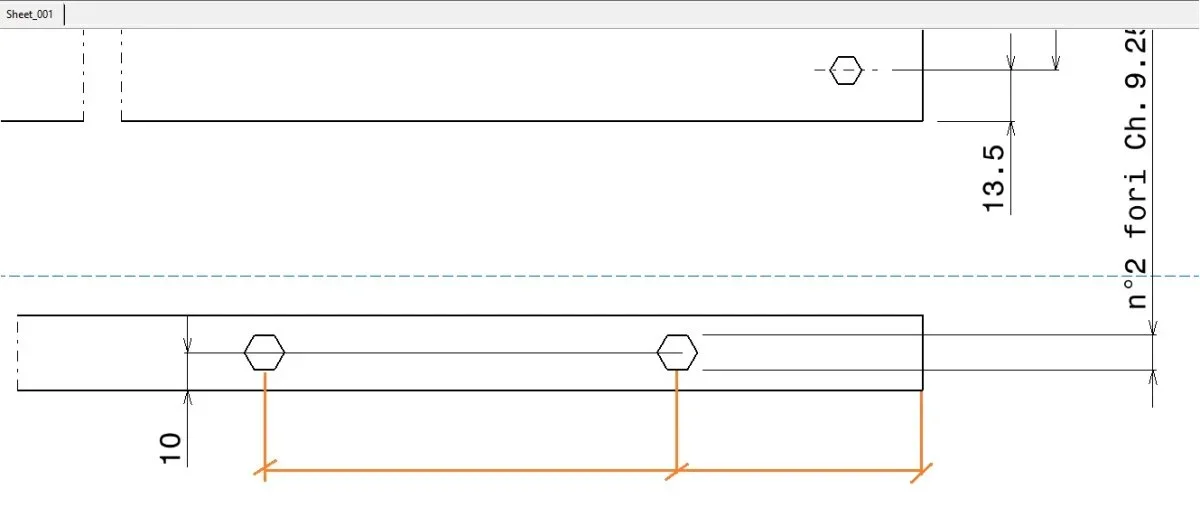

Es ist eine 2d-Ansicht, basierend auf 3d Design...danke für jetzt habe ich als Beispiel für Siege getan. um Sie verstehen zu lassen, ich legte ein Bild, auf das Design ich bereits einige Sechskant mit Achsen erschienen, ich habe sie nicht nachgebildet, wie ich sie fand..
