Corriman in Platte

[Esselle]

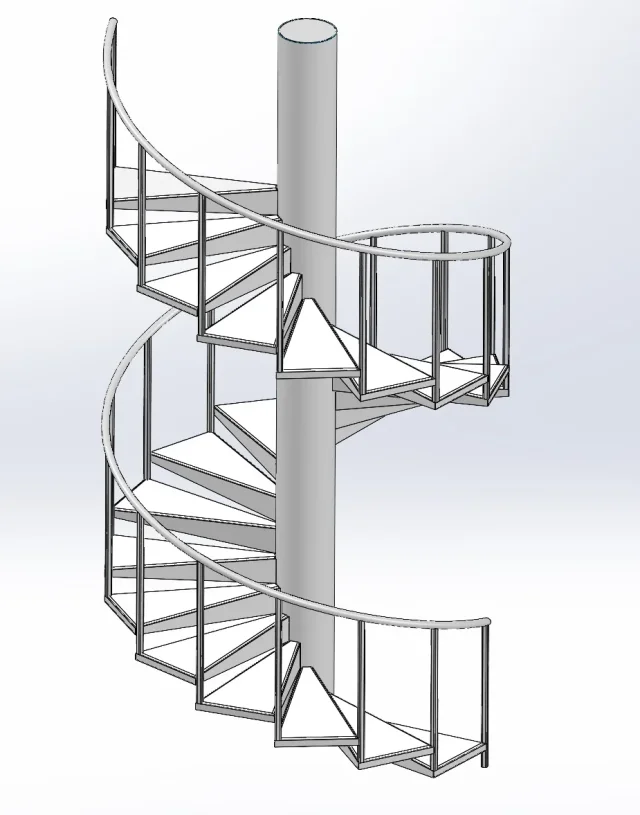

Guten Morgen, ich versuche herauszufinden, wie man einen 40 mm breiten Plattenhandlauf 5 mm dick zieht, so dass es entwickelt werden kann, um auf die Skala in Foto aufgetragen werden.
Ich versuchte eine Spirale zu schaffen, die der Entwicklung der Stützen folgt, aber ich kann nicht weiter.
Wissen Sie, wie man das macht?



[Marco F inox]

hi, um eine maximale Berechnung zu machen, müssen Sie die zwei Durchmesser haben, innen und außen des Handlaufs, plus den Schritt des Magneten. Der Handlauf ist wie eine Cochlea.



[Esselle]

Danke. Marco, Ich weiß, wie man es in der Theorie macht, aber ich muss einen Weg finden, um es in solidworks zu entwickeln.



[Esselle]

Ich habe Recherchen gemacht und mit diesem Tutorial denke ich, dass ich es gelöst habe.
