Entwicklungslasche Befestigung durch Rundrohr

[orlmarco]

Guten Morgen ist das erste Mal, dass ich schreibe und ich weiß nicht, ob ich falsch bin.

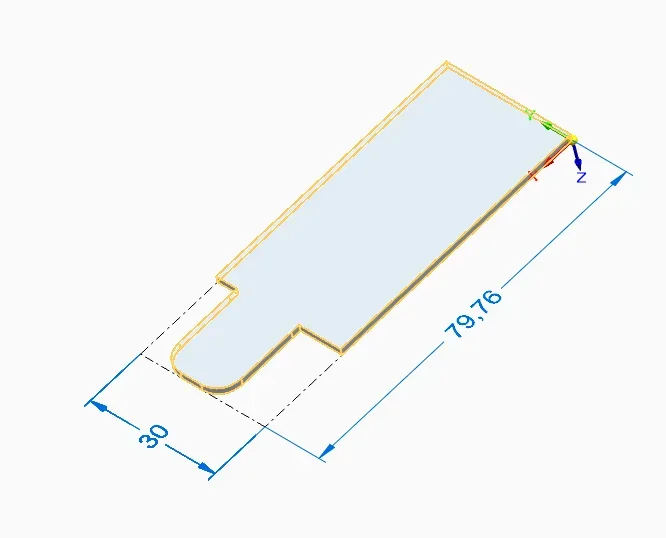

Aber ich bin ein bisschen im Ball, weil ich keine Stängel auf einem 20mm Sp entwickeln kann. 1,5 mm Rohr, um sie von Falten zu führen, um den Dwg zu befestigen, wie es kommen sollte (die rote Linie ist der Schnitt und dann gefaltet Teil)

Du kannst mir einen Tipp geben.

Danke.
Marsch



[orlmarco]

das Programm I verwendet und solid edge 2021



[gerod]

Vielleicht befestigen Sie das pdf, damit wer kein Programm zur Ansicht hat, kann antworten. Danke.



[orlmarco]

Guten Morgen Ich habe auch das pdf als Display eingefügt, danke



[abro]

Ich könnte Ihnen sagen, dass Sie versuchen, es als festen Teil zu tun und dann in Bogenteil umzuwandeln
aber Sie hätten Grenzen wahrscheinlich im Entwicklungsmanagement.



[orlmarco]

Ich sollte es vom Rohrlaser von 3 Metern bekommen und 2 Tabs machen, die sich nach außen biegen, um Blitz zu machen, ich weiß nicht, ob ich gut erklärt ..
dann im Inneren muss ein anderes Rohr passieren



[orlmarco]

Ich wollte es aus Blech machen, aber dann kann ich das Lembi nicht so beugen



[Be_on_edge]

Sie können mit einer Mehrfachbogenprofilklappe erreichen und dann eine einzelne Klappe hinzufügen. die diskriminierende zu arbeiten ist, dass die Falte außen an der Kante ist.



[orlmarco]

aber die Tabs, die ich vom Laserschneiden des Tubus bekommen muss



[Be_on_edge]

aber die Tabs, die ich vom Laserschneiden des Tubus bekommen muss

Ich habe diese Fahrt verpasst. das Modul-Entwicklungsblatt von fester Kante deckt diesen Fall nicht direkt ab, Sie müssen daher einen Stratagem finden; ich gebe Ihnen einen Beweis.



[Davimont]

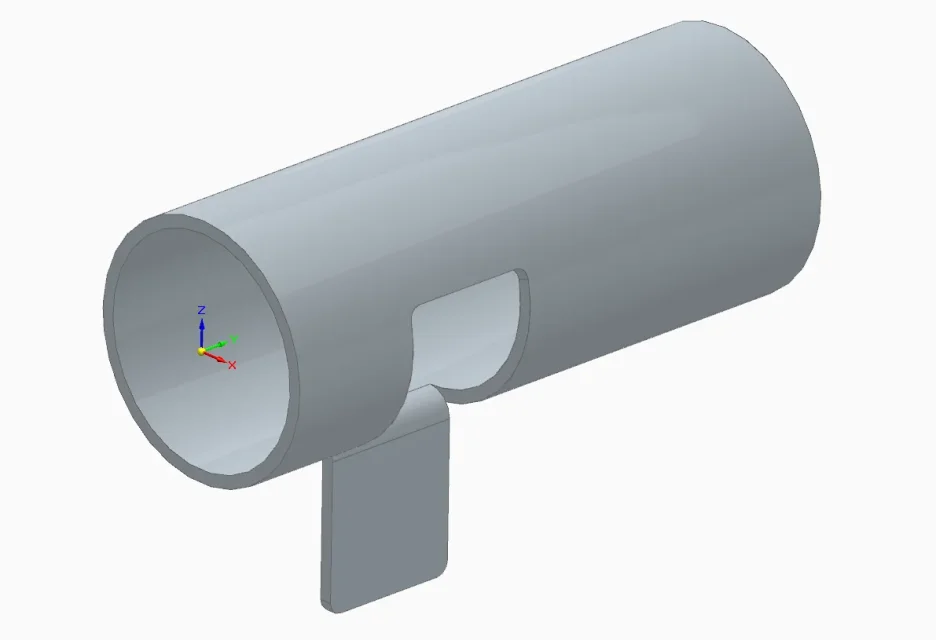

@orlmarco Ich habe noch nicht herausgefunden, wie ich das Stück machen soll.
aus einer Tube musst du so ein Stück bekommen?

Denken Sie daran, dass ich keine Ahnung habe, wie die Laserröhre funktioniert.

Wenn ich es so gezeichnet habe, wie ist der Flügel herausgezogen und gerade gezogen?



[orlmarco]

Guten Morgen, Sie haben zwei gegenüberliegende Flügel wie Sie, wenn ich Sie fragen können, können Sie es mir bitte erklären ..
für die Verwirklichung in der Praxis fragte ich es mehrmals und sie antworteten mir, dass es von 1.5mm wir falten es von Hand und dann in der Presse ..
Ich denke, ich muss auch an eine andere Lösung denken, um vorzuschlagen .. Ich dachte an zwei Wohnungen in der Mitte zerquetscht (wie das Symbol der Omega, um uns zu verstehen)
Danke noch mal.



[Davimont]

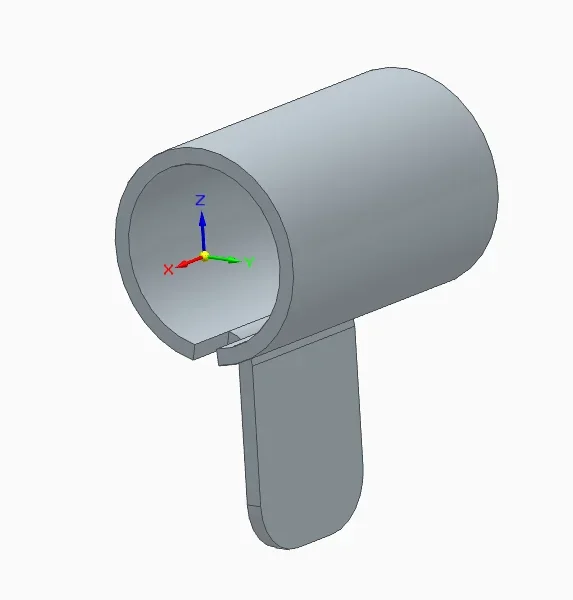

Dies ist als der richtige Teil zu verstehen, wo Sie ankommen wollten, aber es ist nicht erweiterbar.

aber du verbringst eine Entwicklung im Auto? Es scheint seltsam, aber ich wiederhole, dass ich nie an Laserröhre gearbeitet habe.
das korrekteste Ergebnis nach mir ist Ihr in Antwort 7 aber ohne das Blatt zu verlassen.



[orlmarco]

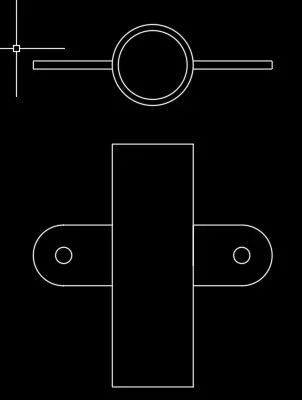

hi, in der Tat für die Laser-Rohr Schneiden muss ich es eine Datei wie re geben. 7,
Aber für das Zeichnen von 3d und die Montage alles, was ich tun sollte, was Sie in Antwort 11 vorgeschlagen hatten.

Ich kann meine Tabs nicht beugen, aber in Ihrem sagen Sie mir, dass es nicht erweiterbar ist (durch Rohr, um uns richtig zu verstehen)

ein schönes Dilemma



[MassiVonWeizen]

Tut mir leid, aber ich muss etwas verpasst haben..

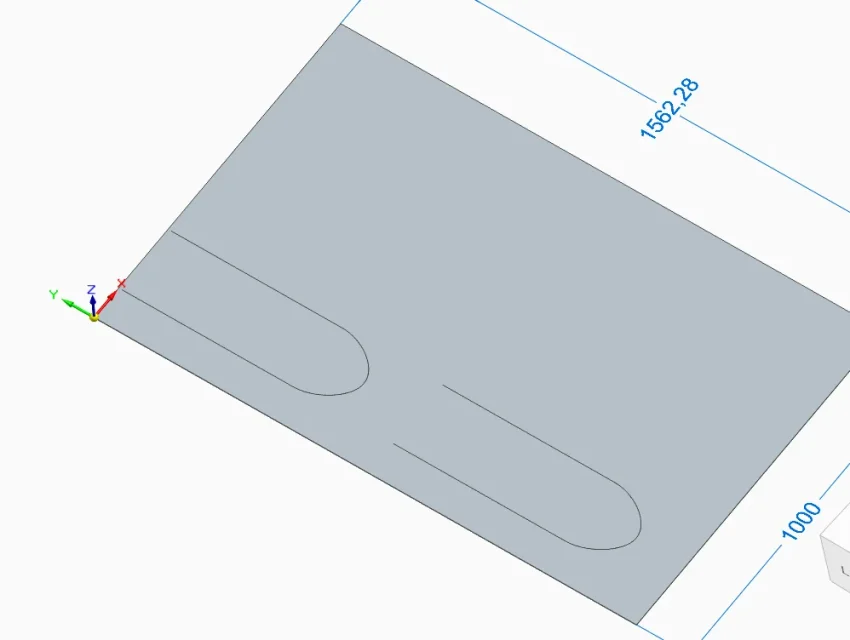

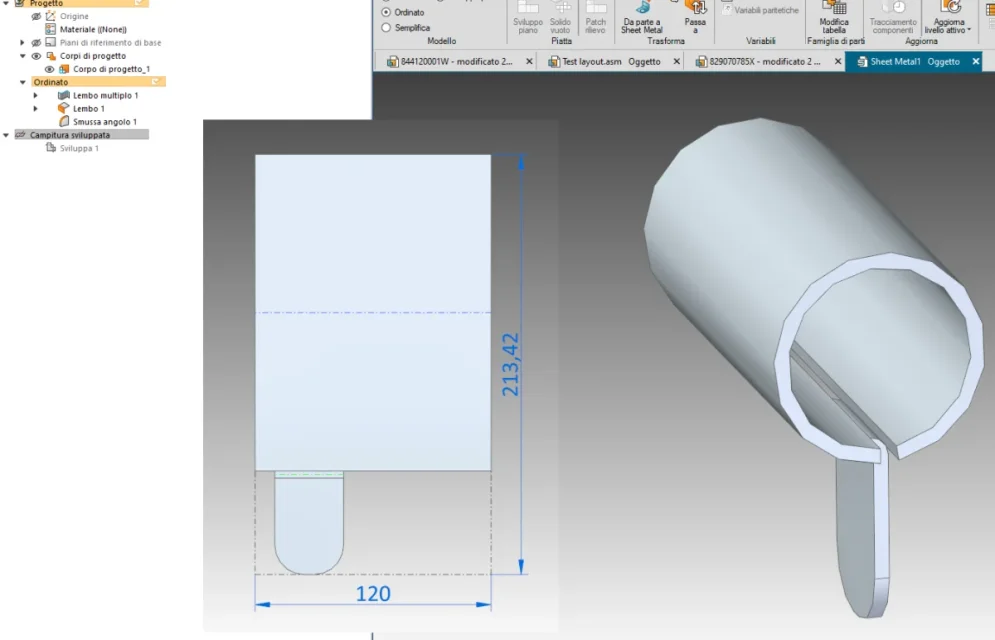

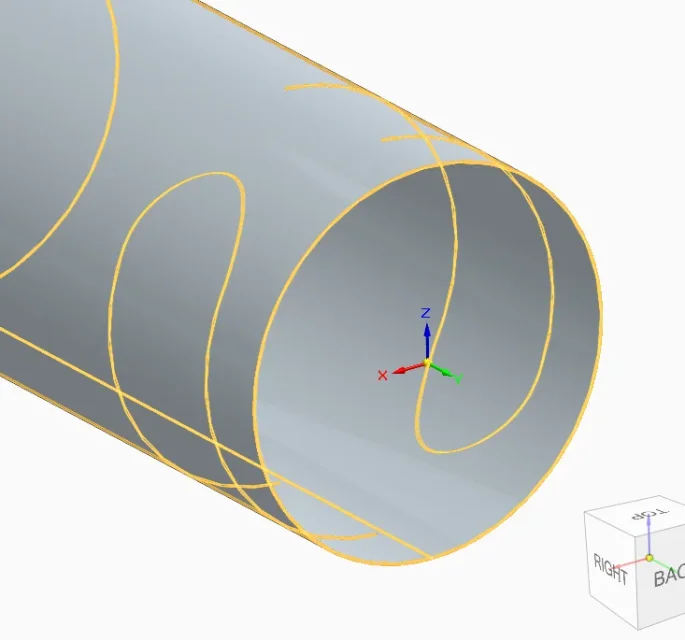

wenn ich das Rohr als Blech mit mehreren Klappenfunktion mache, mit einem Licht von einigen Zehnteln, bekomme ich ein Entwicklungsblech
Ich füge ein normales Graben hinzu
Ich mache die Funktion Klappe und hinterlasse auf den Seiten ein Licht von einigen Zehnteln und hol die Zunge, bleibt, um die Größe zu verwalten, die Quad deckt vollständig den Schnitt, der zu Versuchen gehen oder eine Gleichung machen kann.
das Rohr ist jedoch entwickelbar.
(Ich kann leider keine Dateien anhängen)
Ich glaube, es ist ein Ergebnis, dass du schon bei... Was fehlt?



[abro]

Tut mir leid, aber ich muss etwas verpasst haben..
wenn ich das Rohr als Blech mit mehreren Klappenfunktion mache, mit einem Licht von einigen Zehnteln, bekomme ich ein Entwicklungsblech
Ich füge ein normales Graben hinzu
Ich mache die Funktion Klappe und hinterlasse auf den Seiten ein Licht von einigen Zehnteln und hol die Zunge, bleibt, um die Größe zu verwalten, die Quad deckt vollständig den Schnitt, der zu Versuchen gehen oder eine Gleichung machen kann.
das Rohr ist jedoch entwickelbar.
(Ich kann leider keine Dateien anhängen)
Ich glaube, es ist ein Ergebnis, dass du schon bei... Was fehlt?

tatsächlich tut es aber mit normalem Graben aus Fehler skrupellosen Körpernes tut mit der Größe mit dem Problem, dass das Schneiden der Entwicklung gekippt wird, aber dies ist am wenigsten angenommen, dass cmq zu dem Laser müssen Sie entscheiden, ob auf internen oder externen Haut.



[Davimont]

meine wird ganz brutal gemacht,
Extrusionsrohr
geschnitten
Extrusionszunge mit bereits Strahlen in der Skizze.

Ich habe die Datei nicht mehr, aber es sind wirklich 3 Operationen.

die Rede ist, dass dann von diesem Sie nicht herausziehen Ihre Maschinendatei, dies ist ok nur grafisch, um dem Bediener zeigen, wie das fertige Stück kommen sollte.

Leider kann ich Ihnen nicht anders helfen, weil ich nicht weiß, was Sie dem Auto geben müssen.

Aber ich bin mir fast sicher, dass Sie nicht eine flache Figur wie eine Entwicklung Ihrer Maschine geben müssen (aber ich könnte falsch sein) und so verstehe ich nicht, warum es in Blech zu tun und dann legen Sie es nieder.

Vielleicht ist es besser, zu erklären, was Endergebnis Sie ankommen wollen und sehen, welche Straße dorthin zu gelangen.



[orlmarco]

Ich glaube, es gibt Verwirrung.

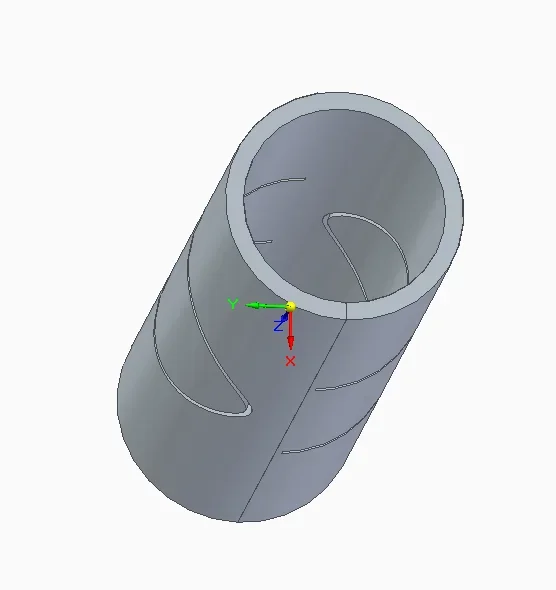

dann muss ich Laserschneiden ein Rohr Design mit Gravuren zu erfüllen, wie

dann muss die Produktion die Laschen nur um 90° biegen
Typ :
Ich hoffe, ich habe geklärt
