Dubbio auf der Schweißsymbolik

[GabrielFN]

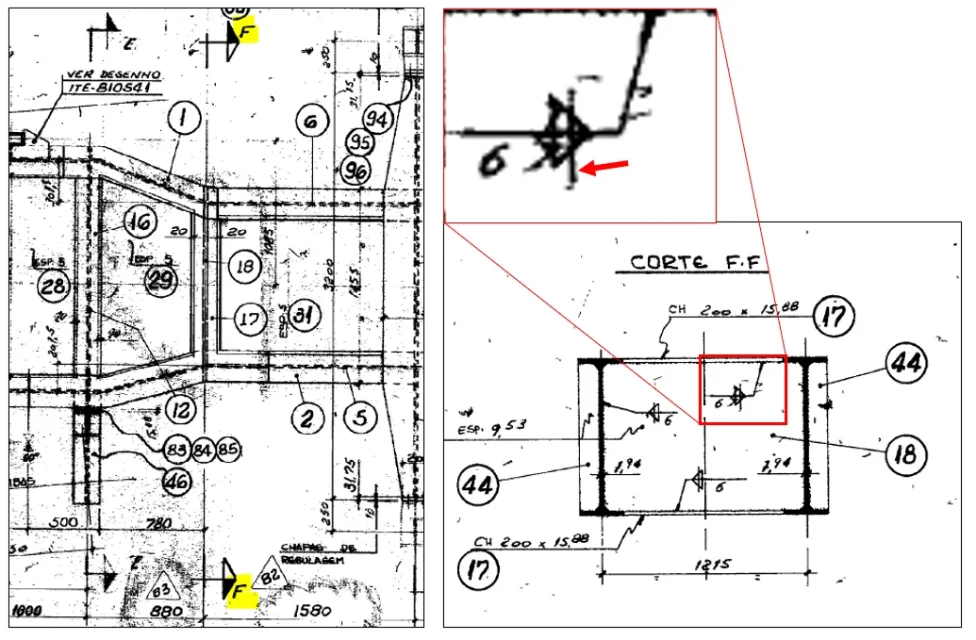

die Angabe des Schweißens in der Figur ist in einer technischen Zeichnung vorhanden, die neu gemacht werden muss, aber ich finde keinen Hinweis darauf, was die vertikale Linie bedeuten kann, die das Symbol der 6mm Schnur überquert. das Projekt stammt aus dem Jahr 1981 und wurde von einem großen italienischen Unternehmen erstellt, das Ausrüstung für die Handhabung von Schüttgütern produziert.

könnte jemand erklären, was diese Symbolik bedeutet?



[PIETRO2002]

könnte ein flaches Schweißen sein, weder konkav noch konvex... Ich bin mir nicht sicher!



[MassiVonWeizen]

http://www.cad3d.it/forum1/discussione/verifica-simboli-saldatura.39283/



[GabrielFN]

http://www.cad3d.it/forum1/discussione/verifica-simboli-saldatura.39283/

Es tut mir leid, den ersten Text nicht auf Italienisch zu schicken.
Danke für die Antwort!

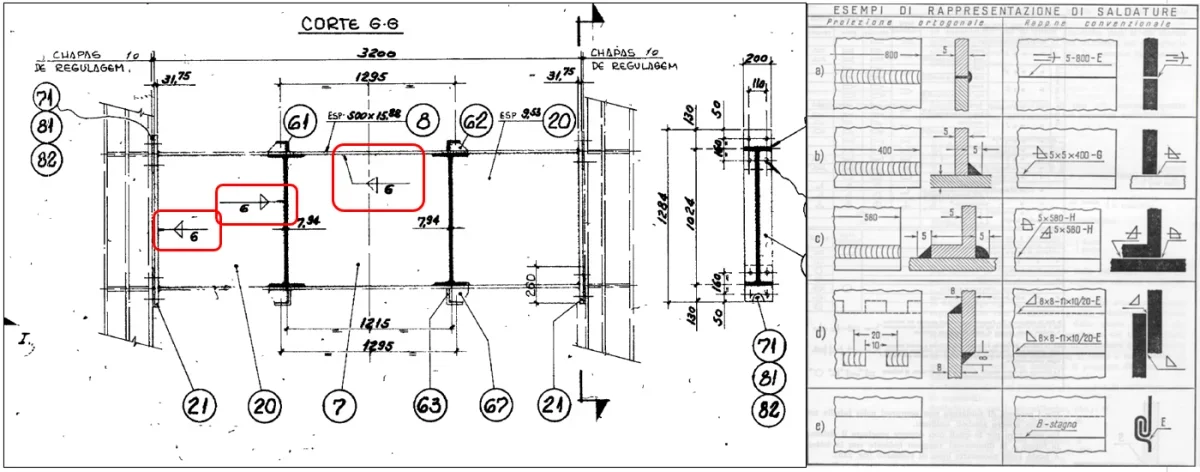

Ich suchte nach etwas Spezifisches, denn im gleichen Design gibt es Saitenschweißsymbole ähnlich wie die von 6 mm, aber ohne die vertikale Linie, die es geschnitten, hervorgehoben in der ersten Figur I gesendet. Ich nahm daher an, dass diese Symbolik eine Besonderheit hatte und nicht nur ein kontinuierliches Cordonschweißen war.
einen anderen Beitrag auf dieser Seite ansehen (Bezeichnung uni-1310 Schweißen), habe ich gesehen, dass die Angabe der Linie, die die Dreiecke geschnitten, dazu dient, anzuzeigen, dass das Schweißen kontinuierlich ist. wenn es keine Linie gibt, würde das Schweißen intermittierend sein.
