Erstellen Sie eine Reihe von Komponenten zusammen

[Shotfree]

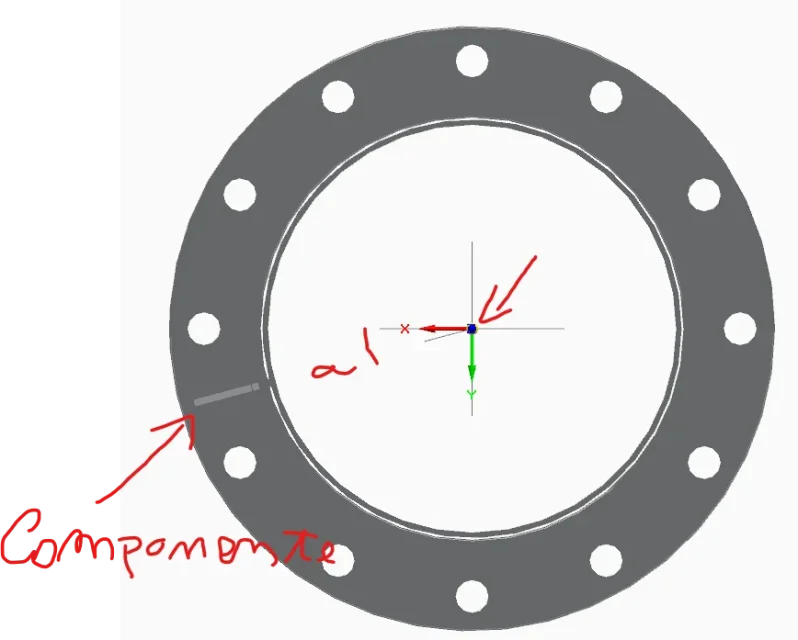

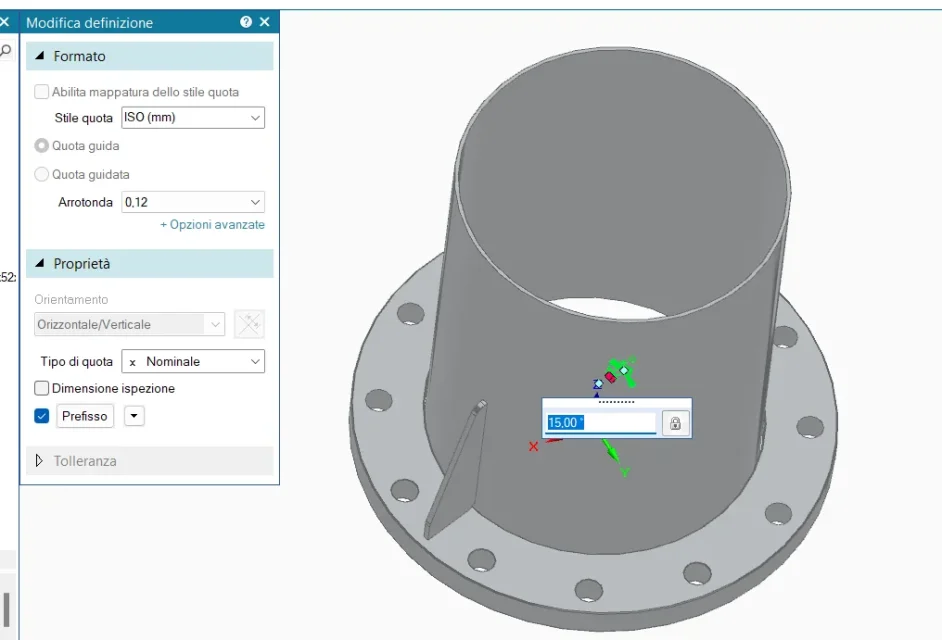

Guten Abend, ich versuche, ein Set für eine Komponente zusammen zu schaffen, aber ich verstehe nicht genau, wie es funktioniert. Ich habe ein Bewehrungshandtuch montiert, das eine abgewinkelte Ebene schafft, um seine axiale Abweichung zu definieren und dann eine radiale Serie zu erzeugen:

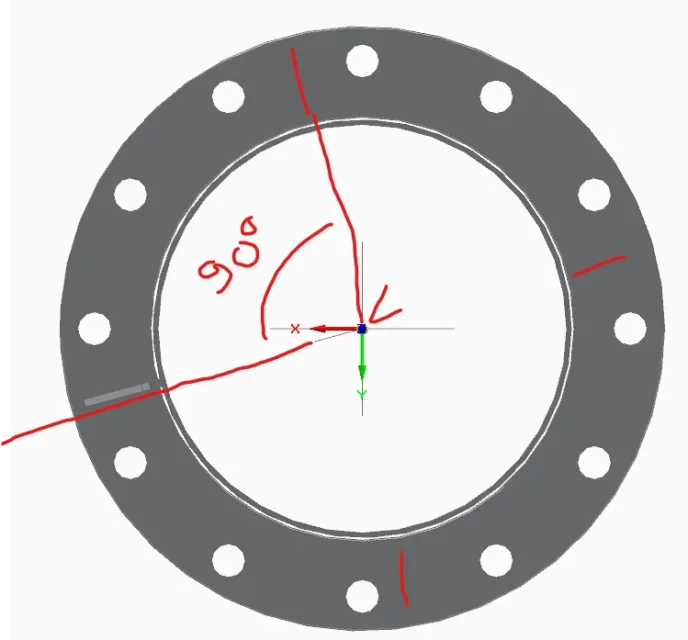

jetzt möchte ich eine radiale Serie von x Taschentüchern mit einem bestimmten Winkel erzeugen (oder mit Berechnung auf 360°, aber ich weiß nicht, ob der feste Rand diese Serie hat):
z.B. 4 Ereignisse.

Ich versuche mit diesem Befehl, aber nicht, wenn es richtig ist und vor allem verstehe ich nicht, wie es funktioniert, da ich nur eine Serie in Bezug auf die Serie von Lüfterlöchern machen kann:
die Führung ist verwirrend und ich kann das richtige Verfahren nicht verstehen.

Vielen Dank für Ihre Hand!



[Be_on_edge]

Hi, der Befehl ist der richtige, Sie müssen ein Element haben, das das "Feld" enthält, um die Serie zu erstellen.

im Bild sehe ich einen perforierten Flansch, wenn die Löcher mit einer kreisförmigen Probenahme gemacht wurden, können Sie diese im zweiten Schritt auswählen und als Referenz verwenden.

Wenn stattdessen das Loch des Flansches keine Serie ist, müssen Sie eine Skizze erstellen, auf der Sie ein kreisförmiges Muster zeichnen, das Sie dann mit dem Musterbefehl verwenden.



[Be_on_edge]

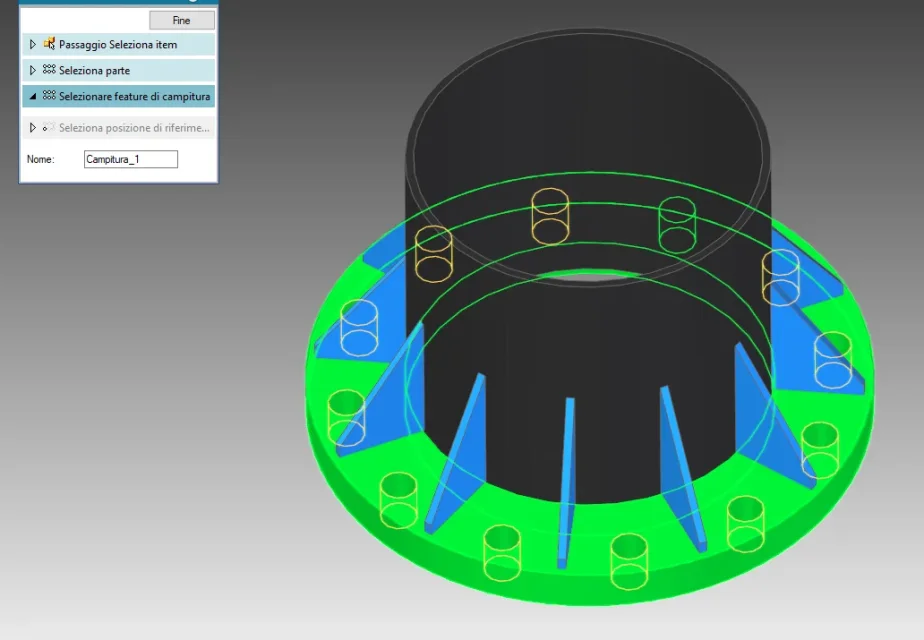

Ich habe dir ein Video gemacht.



[Shotfree]

Ich habe dir ein Video gemacht.

Vielen Dank, sehr klar! das Verfahren ist völlig anders, aber noch wirksam! Danke. wieder.:coffeee::coffeeee::coffeeee::coffeee::coffeeee:
