Grafikqualität Überprüfung

  • Ersteller Ersteller fuzzylogic
  • Erstellt am Erstellt am

fuzzylogic

Guest
wenn ich die grafikqualität überprüfen ist schlecht.
ich erinnere mich, dass es etwas zu stornieren / zu setzen, aber ich erinnere mich nicht, was es ist....
in der simulation sehen sie gut...


hallo...wenn sie in "check" gehen, können sie die toleranz der "part" oberflächen einstellen, die sie sicher vorher ausgewählt haben... versuchen, aber in der regel die qualität der anzeige des simulators ist nicht eine große...

tatsächlich vielleicht ich habe nicht gut erklärt; nur einige oberflächen sind schlechte shadates. dies gibt mir kontrastierende ergebnisse, wenn ich den fertigen vergleich mache . .
toleranz wird auf 0,001mm, sowohl roh als auch "fertig" eingestellt.

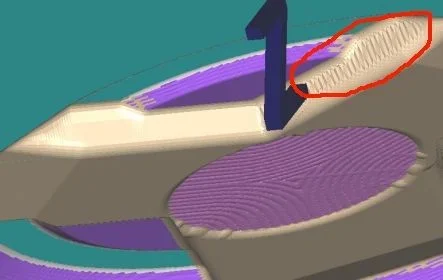

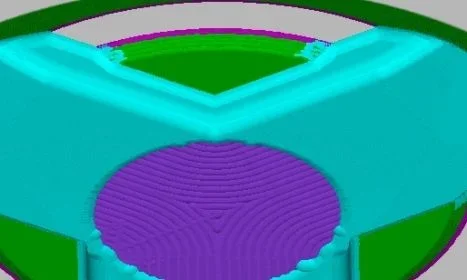

unterhalb stelle ich ein bild vom simulator und einem vom verifier an. letzteres hat eine zone hervorgehoben, wo man den defekt sehen kann...



Anhänge

  • ncverify.jpg
    15 KB · Aufrufe: 16
  • simula.jpg
    15,6 KB · Aufrufe: 11
leider passiert es manchmal in simulationen und verifikationen, dass es einen gewissen mangel an visualisierung gibt. . .even weil, wenn es real wäre, dass die gezackte wand den werkzeugpfad untersuchen würde, würden sie den fehler bemerken...wenn sie eine + realistische simulation wollen, gibt es dedizierte programme. . ich erinnere mich nicht an den namen, aber es gibt mehrere. ..praktisch sind sie hochentwickelte tool-pfad-editoren. durch die einrichtung aller technologischen parameter und des rohmaterials zeigen sie ihnen eine sehr realistische simulation (wenn die chips herauskommen): ) und sie können auf programmen sogar sehr lange auf sehr schnelle weise interagieren... das ergebnis der simulation war wirklich groß (natürlich das system überprüft, wenn es fehlerkollisionen etc.)

hi.

einige lieferanten/kunden verwenden veracut. die p.u. mit catia5 nc dann überprüfen sie die quelle apt mit veracut (aeronautica besonders).

dylan

sicherlich wird diese art der überprüfung nicht jeden tag durchgeführt und ich erinnerte mich wahrscheinlich an eine größere grafikqualität. .

sie sprachen mit der hilfe, sagten mir, dass dieses modul das gleiche ist, das es verwendet und daher jetzt überschritten.
v9 wird eine simulation/verifizierung aller ebenen haben... .

thnks:cool:
