Bohren auf zylindrischer Oberfläche

[elicom]

hallo, alle.

ich bin neu, ich bin gerade von solidedge zu solidwork gegangen. ich finde sie sehr ähnlich, auch wenn es offensichtlich ist, dass solidwork vollständiger ist.

ich habe ein problem beim bohren auf einer zylindrischen oberfläche. ich baute einen tangenten referenzplan auf die seitenfläche und folgte der erstellung von löchern. wenn ich die position stelle, die er mir automatisch ein loch am boden des zylinders legt, das ich nicht will. lassen sie mich dann auch andere in den positionen angeben, die ich will, aber das erste loch, das ihn legt, kann ich es nicht löschen.

wie kann ich das machen? :biggrin:

danke.



[POONCH78]

hallo, wenn ich das problem verstehe, können sie die loch-erstellung funktion im baum öffnen, dort finden sie "schizzo3d...", die die ausgewählten punkte, auf denen die löcher angewendet werden. indem sie diese skizze ändern, können sie den gewünschten punkt auswählen und löschen.



[elicom]

hi.

in dem baum erscheint ich unter dem zweig der lochfunktion (in meinem fall m6 rigging) die 2d skizze des loches, das ich nicht will und lässt mich nicht löschen!



[POONCH78]

welche version haben sie von sw?
mit 2007, wenn sie die funktion im baum entpacken, finden sie eine skizze2d, die das profil des lochs definiert, und eine 3d skizze (istuell ein punkt), die die position definiert... auch in den vorherigen schien es mir so zu arbeiten, während für die nächsten kann ich ihnen nichts sagen. .



[MoldKiller]

wenn sie eine bohrfunktion erstellen, tauschen sie automatisch den ersten bohrpunkt an dem punkt ein, an dem sie das gesicht ausgewählt haben (zumindest ein loch, das sie es mit kraft zu tun haben), wenn die funktion statt der position auf einer ebene der punkt auf den ursprung dieses gesetzt wird.
also entweder bewegen, wo sie es brauchen oder löschen, wenn sie nicht sehen, es ist nur, weil es mit dem ursprung zusammenfällt, aber ich versichere ihnen, dass es!



[elicom]

hi.

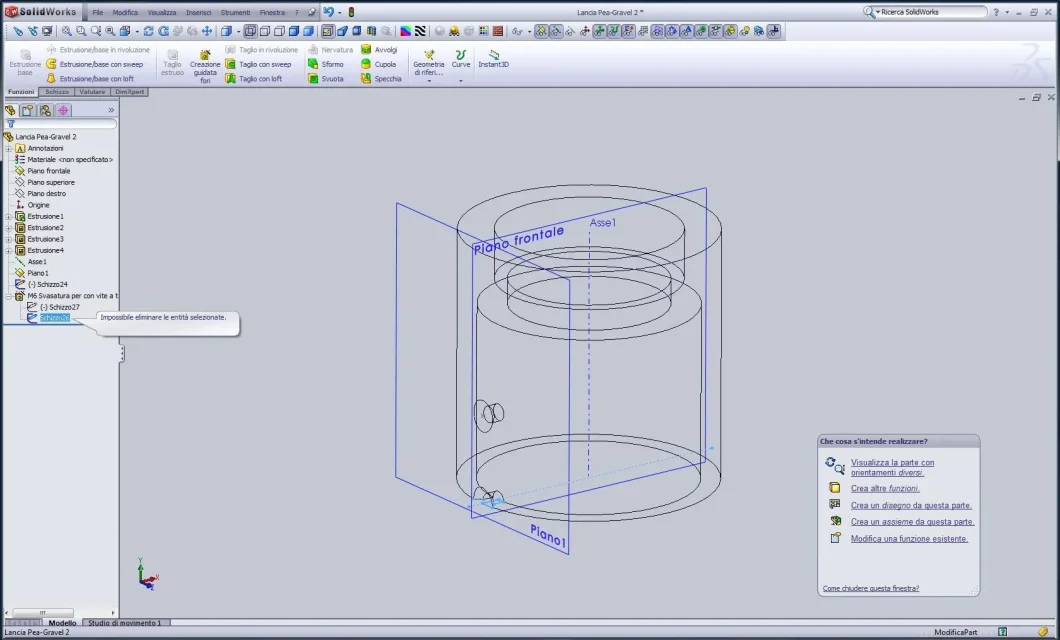

ich habe solidworks2008 (das betriebssystem ist gesehen). ich habe ein bild davon, was mit mir passiert, weil ich mich nicht gut erklären kann. die tatsächliche skizze am unteren loch, die es automatisch nicht löschen, während das andere höher ist, was ich sage.
das verfahren, das ich folge, ist das. ich schaffe den plan, auf dem boden eine skizze mit einem punkt. dann wählen sie diesen punkt und den plan und folgen sie dem schöpfungsassistenten. er legt automatisch das loch in den boden, während ich den skizzenpunkt für das loch überprüfen muss, das ich tun muss.

ich stecke fest!

e.



[Oldwarper]

das richtige verfahren ist das.
1) den plan erstellen
2) auswahl
3) gründungsassistent löcher.

aus der online-hilfe (und nutzen es zum vergnügen, wir sind nicht hier, um zeit zu verschwenden, weil sie keine haben. .

"vorauswahl und postauswahl
beachten sie die details über die vorauswahl und die postauswahl eines gesichts, wenn sie die erstellungsassistentlöcher verwenden:

wenn ein ebenes gesicht voreingestellt ist und sie dann auf die erstellungsassistent löcher in der funktions-toolbar klicken, wird die resultierende skizze eine 2d skizze sein.

wenn sie auf die erstellung von assistentenlöchern klicken und ein flaches gesicht auswählen oder nicht planen, ist die resultierende skizze eine 3d skizze.

im gegensatz zu einer 2d skizze ist es nicht möglich, eine 3d skizze an eine linie zu binden. sie können jedoch eine 3d skizze an ein gesicht binden. "

für das problem der "löschen" die skizze des profils, sie können es nicht einfach löschen, weil es "verlinkt" auf die funktion (nicht "absorbiert", drücken f1 und suchen sie es in der hilfe...) und sie können es nicht löschen, wenn nicht die funktion löschen. sie können es nur ändern (durch die entscheidung, die funktion zu ungültig zu machen, nur, wenn sie erfahrung haben) oder den plan ändern (auch hier, wie oben).



[MoldKiller]

die positionen der löcher werden durch die in skizze 77 vorhandenen punkte bestimmt, sie müssen die skizze nicht löschen, sondern die funktion ändern und den punkt verschieben, an dem sie sie benötigen.
das ist ein punkt, dass swx setzt standardmäßig und wie wahrscheinlich der plan, wo die funktion, die sie aus dem baum ausgewählt und nicht aus dem grafischen bereich das programm legt es in übereinstimmung der herkunft.
wenn sie nicht überzeugt sind, versuchen sie, die skizze 77 zu ändern, und sie werden sehen, dass, wo sie jetzt das loch haben, gibt es einen punkt.
wenn du aus der skizze kommst, wirst du feststellen, dass das loch bewegt ist.

wenn sie die datei nicht schicken können.

hi.



[elicom]

dank moldawienkiller, ihre firma hat mich verstanden, was ich falsch war!

tschüss!



[MoldKiller]

dank moldawienkiller, ihre firma hat mich verstanden, was ich falsch war!

tschüss!

hast du mir eine neugier gelesen?
ich habe gesehen, wie zu hause du äthiopien gesetzt hast.
sind sie wirklich da oder haben sie es einfach geschrieben?

hi.



[Loutenr1]

hallo, alle. ich bin neu, aber nicht, eine andere gleiche anfrage zu öffnen, die ich hier (hiking in some reply) :biggrin:.

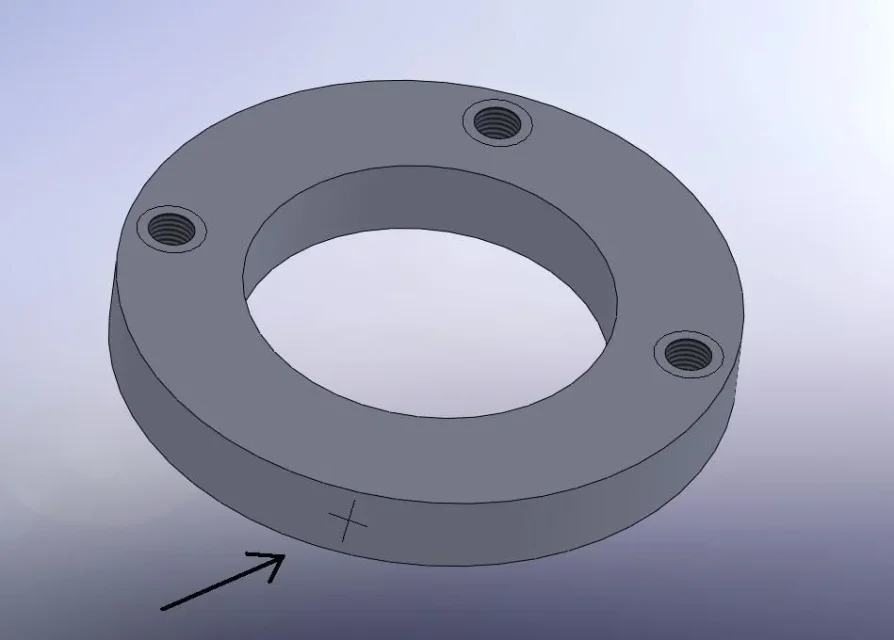

ich sollte ein loch auf einer zylindrischen oberfläche, in einer genauen position, wie durch den pfeil im bild angedeutet: in achse mit dem loch an der oberseite und der mitte des stückes und an der mittleren stelle in richtung y (spero si capisca). sie erklären mir das einfachste und schnellste verfahren, ich kündige: frisch:



[MoldKiller]

hallo, alle. ich bin neu, aber nicht, eine andere gleiche anfrage zu öffnen, die ich hier (hiking in some reply) :biggrin:.

ich sollte ein loch auf einer zylindrischen oberfläche, in einer genauen position, wie durch den pfeil im bild angedeutet: in achse mit dem loch an der oberseite und der mitte des stückes und an der mittleren stelle in richtung y (spero si capisca). sie erklären mir das einfachste und schnellste verfahren, ich kündige: frisch:

sie müssen einen plan in die gewünschte richtung erstellen und dann das loch platzieren.



[Loutenr1]

sie müssen einen plan in die gewünschte richtung erstellen und dann das loch platzieren.

vielen dank für die antwort: lächeln:. das habe ich schon getan, ich konnte das loch nicht an dem punkt machen, an dem ich die skizze blute. ich habe das loch zufällig gemacht und es in gang gesetzt und die quoten geändert, um es zu beenden, wo es gebraucht wurde.



[MoldKiller]

vielen dank für die antwort: lächeln:. das habe ich schon getan, ich konnte das loch nicht an dem punkt machen, an dem ich die skizze blute. ich habe das loch zufällig gemacht und es in gang gesetzt und die quoten geändert, um es zu beenden, wo es gebraucht wurde.

so machen sie es!
entscheiden sie den plan oder tun sie, wo sie bohren und dann den bohrpunkt bewegen, wo sie die skizze bearbeiten müssen (besser innerhalb der funktion, aber auch auf eigene faust).

hi.



[elicom]

hallo moldawienkiller,

sind ernsthaft in ethiopien, als anlagenleiter für den bau eines hydraulischen tunnels (gilgel gibe hydroelectric project). ich lerne jetzt solidworks, während ich an der universität solidedge verwendet habe, aber ich wollte einen zusätzlichen schritt machen! obwohl jetzt meine arbeit kein designer ist, weil ich tatsächlich eine tbm (tunnelbohrmaschine - oder "talpa") folgt, die bereits funktioniert, möchte ich von dieser erfahrung inspirieren, um einen tag in der lage zu sein, eine reihe von verbesserungen zu entwerfen, die ich vor ort zählen! ich hoffe, sie haben etwas geduld auf fragen, die ihnen vielleicht dumm erscheinen!

bald.

elisa



[MoldKiller]

hallo moldawienkiller,

sind ernsthaft in ethiopien, als anlagenleiter für den bau eines hydraulischen tunnels (gilgel gibe hydroelectric project). ich lerne jetzt solidworks, während ich an der universität solidedge verwendet habe, aber ich wollte einen zusätzlichen schritt machen! obwohl jetzt meine arbeit kein designer ist, weil ich tatsächlich eine tbm (tunnelbohrmaschine - oder "talpa") folgt, die bereits funktioniert, möchte ich von dieser erfahrung inspirieren, um einen tag in der lage zu sein, eine reihe von verbesserungen zu entwerfen, die ich vor ort zählen! ich hoffe, sie haben etwas geduld auf fragen, die ihnen vielleicht dumm erscheinen!

bald.

elisa

ins gesicht http://www.itacaddis.org/italy/index.cfm?fuseaction=basic_pages.basic_page&page_name=70!

wenn ich mich zuerst gefragt habe, ob ich meinen job machen soll, werde ich zeit wegwerfen, bin ich sicher jetzt!

wenn sie jedoch ein problem haben, dass sie nicht lösen können, ich denke, es gibt immer jemand, der ihnen helfen kann, auch weil, wo sie sind, ich vermute, sie haben nicht die telefon-unterstützung zur verfügung.
natürlich lade ich sie ein, es selbst zu machen, bevor sie um hilfe bitten und vielleicht aktiv an einer anderen diskussion teilnehmen.

hi.
