Helfen Sie, einen Blickabschnitt oder einen Abschnitt zu erstellen

[opua]

hallo raga, wie machen sie es mit catia, um einen teil der ansicht oder sektion auf einen kompletten blick zu erstellen? ich möchte eine teilansicht erstellen, ich erinnere mich, dass mit pro-e sie tun können.....ich habe mit "freie kontur maskierung" versucht, aber es gibt 2 dinge, die nicht mit dieser funktion kommen, dh:
die linie, die die ansicht begrenzt, um teil zu machen, ist keine spline, für die es wenig schön zu sehen ist, schließlich erscheint die gleiche linie der kontur auch außerhalb der ansicht... wie mache ich das?
dank allen



[mcbramby]

posten sie ein bild von dem, was sie wollen.... gemacht mit pro-e



[opua]

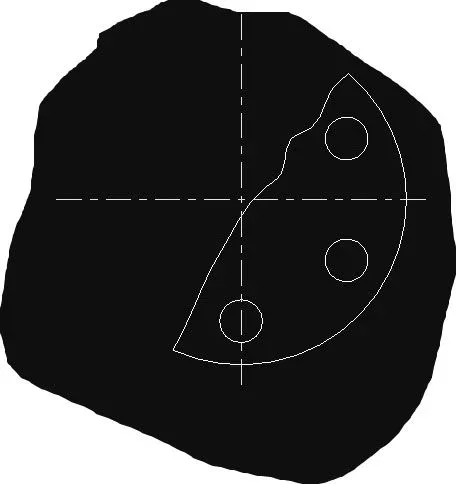

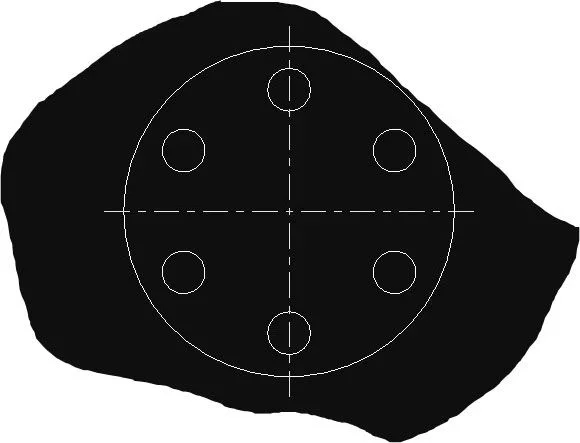

hi, das ist, was ich möchte, praktisch ein teil eines blicks oder abschnitts, die kontur mit einer spline ein wenig verfolgen, wie es mit pro-e passiert.



[oloap72]

eine ähnliche sache schafft es, den befehl "freie kontur maskierung" zu tun, aber das ergebnis ist nicht das beste, anstatt eine spline zu verfolgen (geeignet, um bruch von abschnitten oder teilabschnitten zu repräsentieren und zu verfolgen) verfolgt ein einfaches segment, das es dann in irgendeiner weise schafft, ein ergebnis zu geben, aber der skizzierte persorso, der den bruch des stückes begrenzt, erscheint auch außerhalb des abschnitts. .



[mcbramby]

es ist kein problem. ... jetzt bin ich nicht im büro und bin nicht unterbesetzt.
aber wenn sie die ansicht auswählen, die sie "mask" wollen, gehen sie zu den maskierungssymbolen scheint es mir, dass es 4 ist, sollten sie den letzten stift von sx.... (spero)
cmq sind 4 tasten............ 2 machen kreis maskierung sie müssen eines der anderen 2 verwenden, praktisch 1 verlässt sie auch die kontur der maskierung außerhalb der figur und der andere tut genau das, was sie mir gezeigt haben.
wenn du das nicht neu schreiben kannst, wenn ich im büro bin, sage ich dir genau, was ich verwenden soll.



[oloap72]

Okay, danke für alles!



[oloap72]

hi, ich kann den befehl nicht finden, den du mir gesagt hast: frown:



[mcbramby]

hi, ich kann den befehl nicht finden, den du mir gesagt hast: frown:

dies sind die tasten .. ihr sollte die zweite von sx:redface sein:



[oloap72]

hia und danke wieder, mein problem ist, dass ich diesen befehl auf catia nicht habe, ich habe nur *schaltmaske* und *freie konturmaske*, d.h. diejenige, die die kontur der maskierung draußen hinterlässt... wie kann ich diesen befehl finden?



[mcbramby]

Welche Version von Catia verwenden Sie???????????? confusedconfusedconfused:



[oloap72]

ich benutze v5r16 version



[mcbramby]

ich glaube, die neuen befehle hatten es noch nicht......... ich benutze 18 und 19 und natürlich gibt es .... und es scheint mir, dass sogar 17 sie bereits hatten.
vor diesen befehlen ich habe die benutzt, die du hast und ich habe den randteil gelöscht, der draußen blieb.... bedauerlicherweise, wenn sie ein update machen, das sie sie neu erstellen.



[tenerone]

ich glaube, die neuen befehle hatten es noch nicht......... ich benutze 18 und 19 und natürlich gibt es .... und es scheint mir, dass sogar 17 sie bereits hatten.

Ja, der 17. Hut sie.
