Modellierung eines 3D-Kapitals

HierroBG

Guest
hallo, ich habe ein problem mit der modellierung einer hauptstadt.
ich habe ein bild von dem betreffenden kapital gemacht. ich muss nur die blätter modellieren, der rest ist ok.
sie schlugen für die modellierung der blätter die verwendung des loftbefehls von autocad. jetzt, ich autocad 3d (verwenden autocad 2008) leider weiß ich es nicht. kannst du mir helfen? ich las mehrere seiten im internet auf dem loft-befehl, ich erkannte, dass sie in 2d, einen extrusionspfad und einige abschnitte des elements entlang diesem pfad zeichnen müssen. aber leider kann ich nicht verstehen, wie es funktioniert.

vielen dank!

hallo, ich habe ein problem mit der modellierung einer hauptstadt.
ich habe ein bild von dem betreffenden kapital gemacht. ich muss nur die blätter modellieren, der rest ist ok.
sie schlugen für die modellierung der blätter die verwendung des loftbefehls von autocad. jetzt, ich autocad 3d (verwenden autocad 2008) leider weiß ich es nicht. kannst du mir helfen? ich las mehrere seiten im internet auf dem loft-befehl, ich erkannte, dass sie in 2d, einen extrusionspfad und einige abschnitte des elements entlang diesem pfad zeichnen müssen. aber leider kann ich nicht verstehen, wie es funktioniert.

vielen dank!
es tut mir leid für die neugier... vielleicht für die vertraulichkeit der "gegebenen" können sie mir nicht antworten... aber die hauptstadt ist die des großen krankenhauses (jetzt staatliche universität!) der reihe?

ich gebe ihnen ein einfaches beispiel für den loftbefehl.

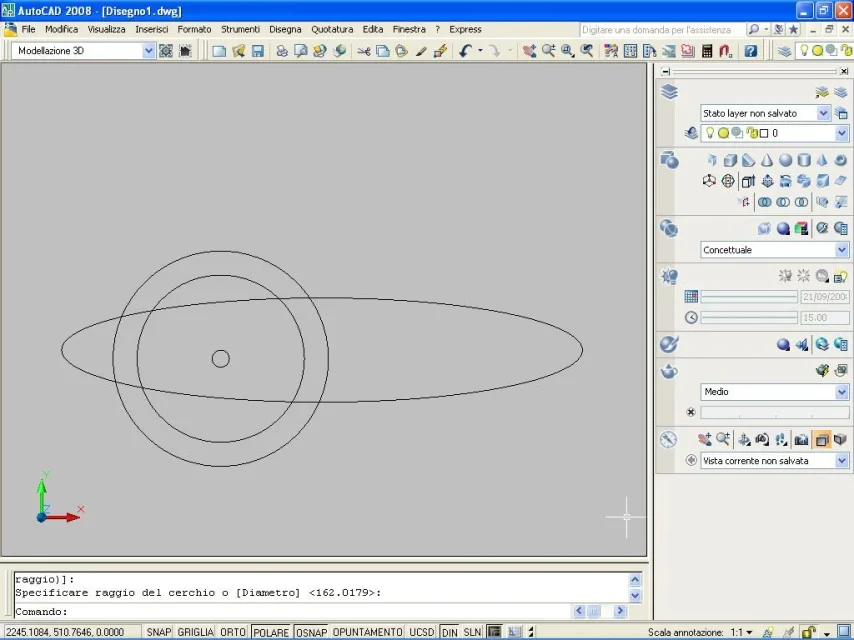

drei konzentrische kreise (von denen eine sehr kleine) und
ellipse (zeichnung 1).
gehen zu so asonometrischen und mit dem befehl bewegt sich 3d zur z-achse
schrittweise vor dem mittleren kreis, dann verschönert es und schließlich der kreis sehr
klein (zeichen 2).

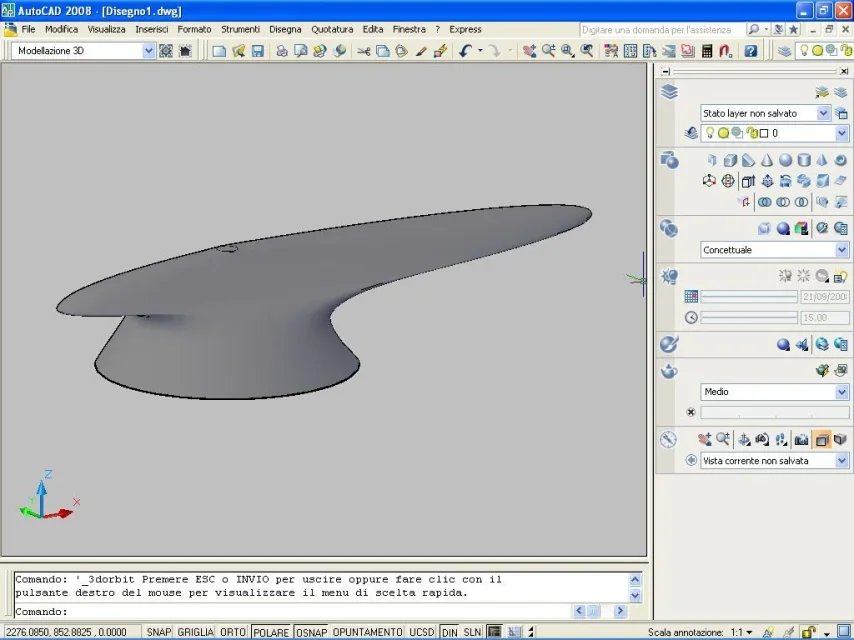

als der loftbefehl die vier objekte von unten nach oben schrittweise auswählt.
wählen sie die option "nur querschnitte" und sie erhalten die modellierung
eines griffes! (zeichen 3).
in ihrem fall müssen sie zunächst zweidimensionale abschnitte des blattes entwerfen,
dann in den raum entlang der z-achse, und schließlich verbinden sie mit dem loft.
lassen sie mich wissen, ob sie verstehen.
p.s., bitte, es ist nicht, dass sie meine frage gestern beantworten können
über die materialien in den eingefügten blöcken?


Anhänge

  • Disegno 1.jpg
    Disegno 1.jpg
    97,5 KB · Aufrufe: 43
  • Disegno 2.jpg
    Disegno 2.jpg
    96,5 KB · Aufrufe: 26
  • Disegno 3.jpg
    Disegno 3.jpg
    100,3 KB · Aufrufe: 43
meiner meinung nach würde der loftbefehl das leben erschweren.
dass kapital leicht mit dem boolean geformt werden kann.
sie müssen nur den feststoff in mehrere teile teilen, sie getrennt arbeiten und wenn sie alle bereit sind, die ganze sache in einem soliden zu verbinden
