Kontakt cam

[Tazum]

ich möchte darauf hinweisen, dass ich sehr nah an den ersten waffen bin und vor allem völlig selbst angezogen bin, also brauche ich eine mooooolto erklärung "land"... :smile:

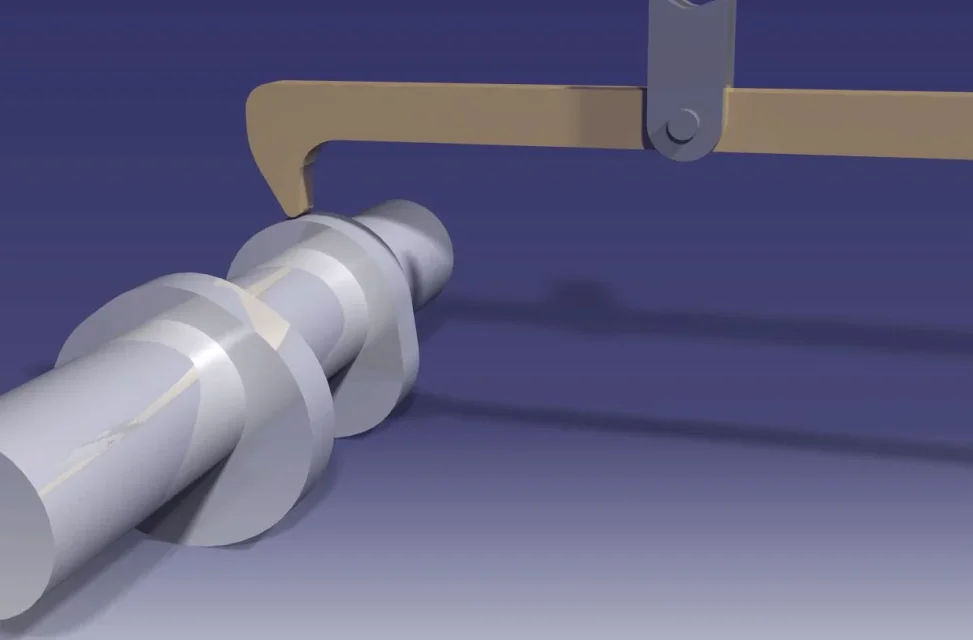

mein problem ist: ich mache eine relativ einfache montage, die den betrieb eines nockensicherungssystems simuliert. nachdem ich die einzelnen teile realisiert und richtig platziert habe, habe ich einige probleme mit den zwängen, insbesondere weiß ich nicht, wie man beim drehen der welle das drehen der spitze auf dem nockenprofil erhält.
ich versuchte, eine kontaktverbindung zwischen der seitenfläche des nockens und der der spitze aufzuzwingen, aber immer ein problem: weil das profil des nockens mit mehreren bögen erhalten worden ist, besteht seine extrusionsfläche aus mehreren oberflächen, auf die ich gleichzeitig nicht dieselbe einspannung anwenden kann. .
wie kann ich diese oberflächen in einer einzigen zylindrischen oberfläche kombinieren (sofern möglich), so dass ich sie an den punkt binden kann? gibt es eine andere möglichkeit, das gleiche ergebnis zu erhalten oder in jedem fall sicherzustellen, dass die spitze nach dem nockenprofil auf und ab steigt?

ich hoffe, sie verstehen das problem. vielen dank an alle!



[ferrezio]

die lösung existiert und ist länger zu sagen als zu tun:
sie müssen mit dem gsd modul arbeiten
wir starten von der cam-datei:
erzeugt eine kurve parallel zum profil ihres nockens (orthogonale plankurve) muss der offsetwert gleich dem radius des spitzenbeschlags auf der skala sein
erzeugen sie die kurve, machen sie eine glättung durch den befehl "lixcia kurve"
mit diesem lichtbogen eine lineare fläche (richtung parallel zur achse der nockenwelle)
geht in die balance-datei
zieht einen punkt, der die mitte des bilacere-tippbeschlags identifiziert
an ihr team übergeben
eine verbindung zwischen dem erstellten punkt und der vorherigen oberfläche zuordnet.

hi und gute arbeit



[Tazum]

es tut mir leid, aber ich wusste nicht, wie man die kurve "verrückt"... wo ist der befehl? das verfahren, das sie mir erklärt haben, scheint ziemlich klar (zumindest in der theorie), aber ich habe hier...

vielen dank!



[ferrezio]

sie finden es im menü operationen (in der funktionsgruppe, in der sie oberflächenunion finden können)

die funktion wird die möglichen diskontinuitätspunkte in krümmung und tangeza hervorheben, richtig ändern die approximationsparameter können die diskontinuitäten entfernen.

hi.



[Tazum]

tut mir leid wegen meiner behinderung, aber ich kann nicht herausfinden, woher dieser befehl kommt. können sie mir besser erklären, wie sie dorthin kommen?
wenn ich nicht schlecht verstanden habe, sollte es dazu dienen, die diskontinuitäten zwischen den verschiedenen linien zu beseitigen, aber auch, wenn solche teile bereits bögen und segmente perfekt zwischen ihnen tangen? ich meine, im profil, das ich entworfen habe, gibt es keine ecken und ecken. .



[Tazum]

okay, ich hätte die kurve glatt machen können. aber jetzt habe ich ein weiteres problem... wie erstelle ich die oberfläche aus der geschlossenen linie?? :redface: ich sagte dir, ich bin ein selbstgeschnappter erstarmer...



[ferrezio]

die fotos sehen.

für die extrusion des profils müssen sie nur die richtung definieren, die in meinem beispiel die x-achse ist

hi.
