Hinzufügen von Messgerätetabellenvorlagen in SOLIDWORKS

Sheet Metal ist ein Feature in SOLIDWORKS die es den Benutzern ermöglicht, gleichzeitig Biege- und Flachmuster zu erstellen. In Verbindung mit der Möglichkeit, Dateien im .dxf-Format für einfaches Laserschneiden zu speichern, wird SOLIDWORKS zur bevorzugten Wahl für Branchenführer. SOLIDWORKS ermöglicht es den Benutzern auch, Vorlagen zu erstellen. Diese sind Ausgangspunkte für Ihre Dateien und sparen Ihnen noch mehr Zeit.

Einer der Vorteile der Verwendung von Vorlagen besteht darin, dass Sie damit verschiedene Einstellungen, wie z. B. Einheiten und Farbauswahlen, vorwählen können, so dass Sie diese nicht jedes Mal ändern müssen, wenn Sie eine neue Datei beginnen. Sheet Metal hat seine eigenen Einstellungen. Eine davon ist die Lehrentabelle.

Unabhängig davon, ob Sie mit mehreren Lehrentabellen oder nur einer arbeiten, kann es sehr vorteilhaft sein, eine Vorlage zu erstellen, in der die Lehrentabelle bereits ausgewählt ist. Eine Vorlage, die eine Lehrentabelle enthält, kann jedoch etwas kompliziert sein, vor allem da die Blecheinstellungen ein konfiguriertes Blechfeature erfordern. Gehen wir nun den Prozess der Erstellung einer Vorlage mit einer Messgerätetabelle durch.

Hinzufügen einer Lehrentabelle-Vorlage in SOLIDWORKS

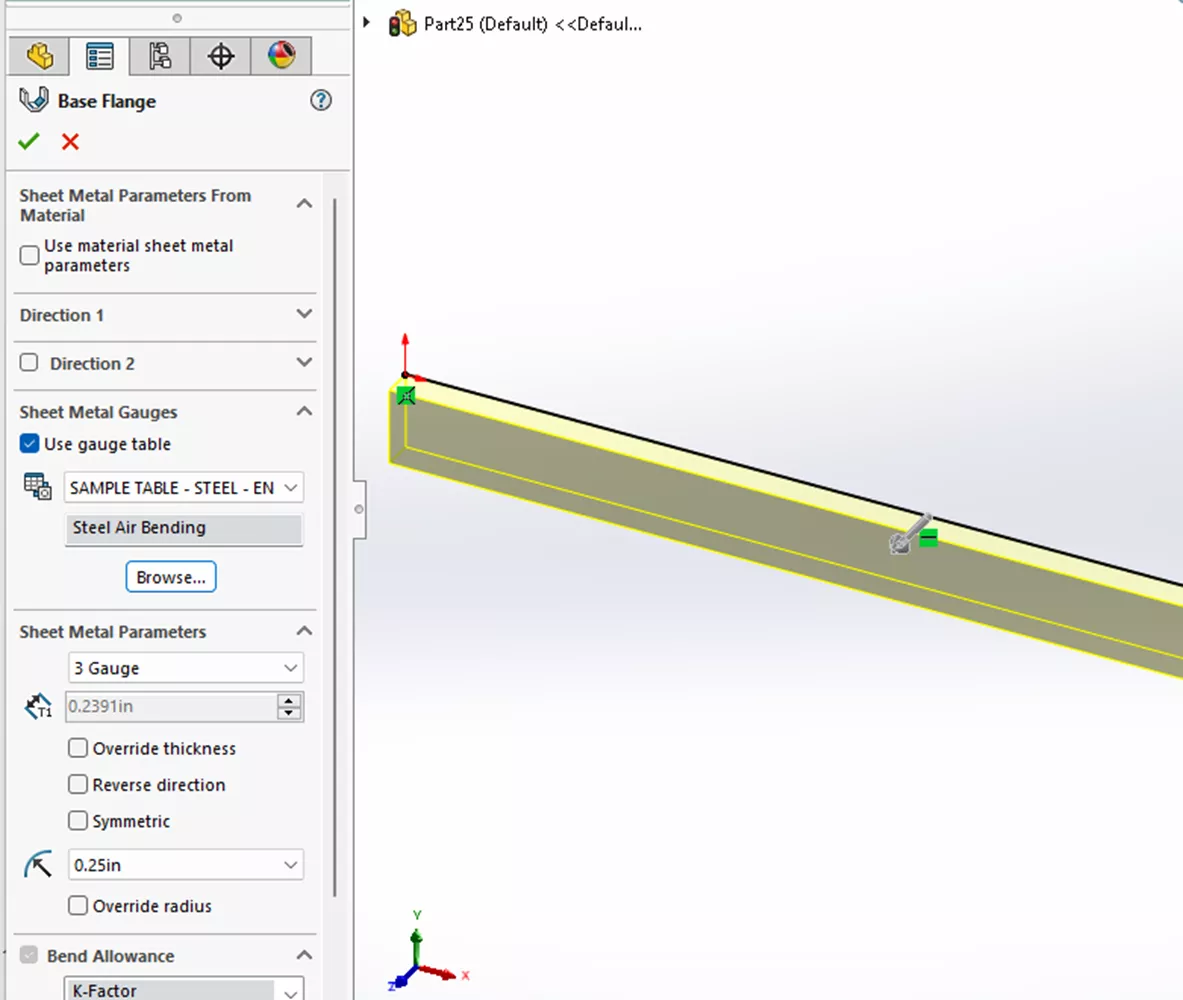

1. 1. Erstellen Sie zunächst eine neue Datei. Beginnen Sie Ihr Blechteil nur mit einer Linie oder einer einfachen Skizze. Prüfen Sie Lehren-Tabelle verwenden und wählen Sie die Tabelle aus, die Sie für diese Vorlage verwenden möchten.

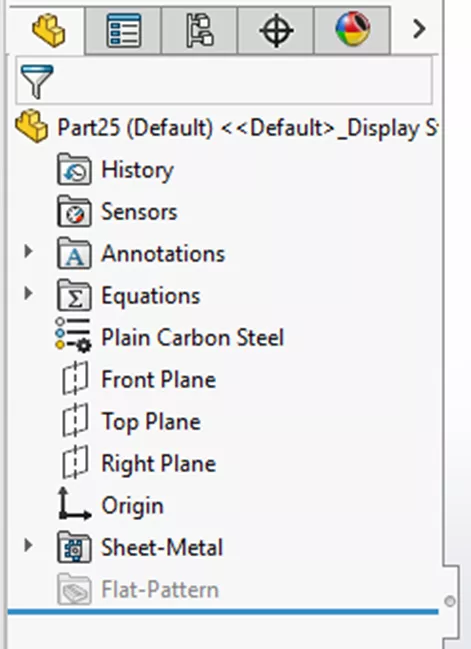

1. 1. Löschen Sie die von Ihnen erstellte einfache Geometrie. Beachten Sie, dass die Blecheigenschaften immer noch im FeatureManger-Konstruktionsbaum enthalten sind.

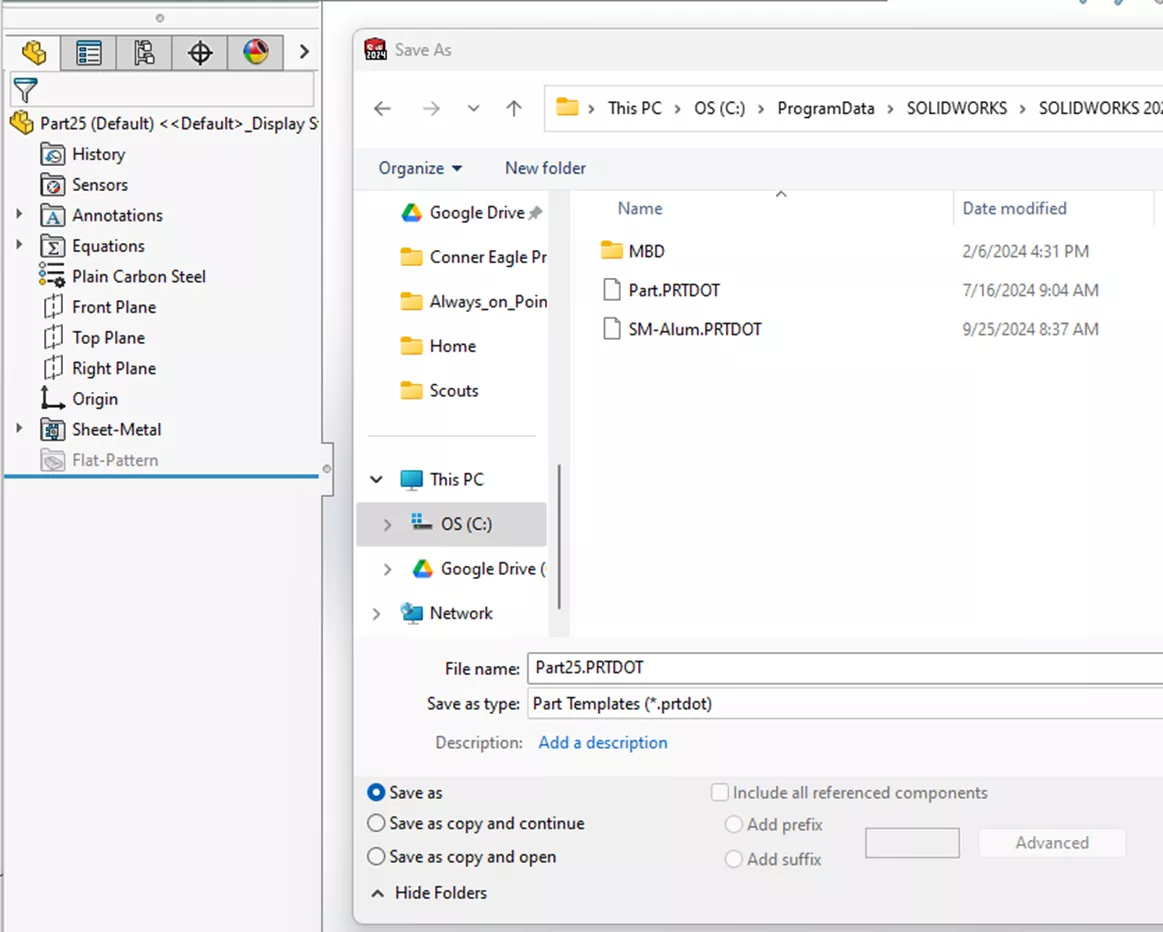

1. 1. Speichern Sie das Teil als Teilvorlage.

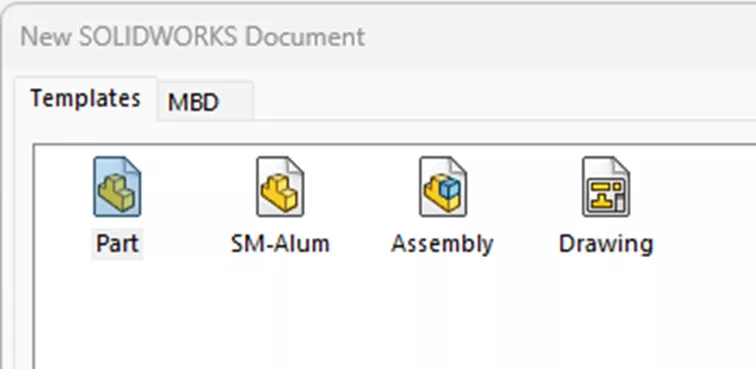

1. 1. Erstellen Sie eine neue Datei mit der neuen Vorlage.

1. 1. Mit den Blecheigenschaften in einer einfachen Vorlage können Sie, wenn Sie mehrere häufig verwendete Lehren oder Materialien haben, so viele Vorlagen erstellen, wie Sie benötigen, um diese allgemeinen Optionen abzudecken.
