Tabella di foratura

[PlannerRoad]

une alternative pourrait être d'exploser tous les blocs et avec un insert de lis dans chaque arc et cercle de points. les points de chevauchement générés pourraient alors être éliminés par surcompétence. et à ce stade utilisent l'extase.



[Shape]

une alternative pourrait être d'exploser tous les blocs et avec un insert de lis dans chaque arc et cercle de points. les points de chevauchement générés pourraient alors être éliminés par surcompétence. et à ce stade utilisent l'extase.

comme je disais toujours que tout est possible...

mais vous devez voir que des fois vous devez faire un travail et combien de fois il est à répéter...

les données extrêmes sont bonnes mais comme toutes les choses ont ses limites que le sixième programme lisp et/ou vba ont.... étudier quelque chose qui va bien toujours et cmq nécessite certainement une dépense d'énergie considérable qui doit en quelque sorte revenir à la partie qlc et non pas de derrière: - oui.



[PlannerRoad]

.... étudier quelque chose qui va toujours bien et cmq nécessite certainement une dépense d'énergie considérable qui doit en quelque sorte revenir de quelle partie et non de derrière: - oui.

me sens aussi bien!!! :biggrin:



[kionn]

je ne comprends pas. j'ai chargé la macro j'ai marqué les points,
je clique sur ctr+r mais ne peux pas sortir comme je dois le faire ?
me dit: sélectionnez les centres (ctrl+r à la sortie)
je ne peux même pas fermer le programme. c'est juste mes centres.



[Shape]

je ne comprends pas. j'ai chargé la macro j'ai marqué les points que je fais
clickcosu ctr+r mais ne peut pas sortir comme je dois faire?

après avoir cliqué sur ctrl+r, vous devez cliquer sur un point qls de l'écran et appuyez sur la clé esc...

cmq ne vous inquiétez pas... à 1000 points s'arrête seul:hahahah:



[Shape]

je ne comprends pas. j'ai chargé la macro j'ai marqué les points,
je clique sur ctr+r mais ne peux pas sortir comme je dois le faire ?
me dit: sélectionnez les centres (ctrl+r à la sortie)
je ne peux même pas fermer le programme. c'est juste mes centres.

ce système d'exploitation que vous avez et quelle version d'autocad vous utilisez '

moi avec xp pro et 2008 et xp pro et 2009 aucun problème.. .

planner a fait un test ?



[PlannerRoad]

vous avez fait un test ?

essayé, avec 2009, ça marche. - oui.



[kionn]

je commençais à m'inquiéter.
j'utilise la version 2008 en vue.
autres questions:
si je veux mettre à jour la macro (par exemple, j'ai oublié d'insérer un trou) comment faire?
vous ne pouvez pas passer ces points à la voiture ?
merci beaucoup.



[PlannerRoad]

....vous ne pouvez pas passer ces points à la voiture?
merci beaucoup.

savez-vous si la table peut être exportée ? dans ce cas la commande est exportéebella



[Shape]

je commençais à m'inquiéter.
j'utilise la version 2008 en vue.
autres questions:
si je veux mettre à jour la macro (par exemple, j'ai oublié d'insérer un trou) comment faire?
vous ne pouvez pas passer ces points à la voiture ?
merci beaucoup.

je pense que vous avez beaucoup d'idées mais un peu confus

je sais quelque chose à propos de cam, mais tu ne peux pas juste passer des points... il y a quelques codes très spécifiques à pat at a cnc pour faire qlc...

g00 g01 g97 m4 m8 etc... ce n'est pas suffisant pour donner des coordonnées... en outre, il y a la ténacité de la machine sur laquelle la broche est installée la pointe, quel diamètre a, la profondeur de forage... ce n'est pas qu'une question de centres.

nous disons que cette table peut aider l'opérateur sur la machine à faire le programme, mais que de cette table la machina peut faire seul est un peu difficile.

pour mettre à jour la table.... mmm n'est pas si simple ou le refaire ou en faire une autre, et ensuite les rejoindre seulement avec les points que vous manquez. . . .

si vous faites la piasra un peu plus consonne et générer les bons cercles, lancez l'autre macro et sélectionnez tous les cercles en un seul coup.. pour refaire la table, vous êtes alors 10 secondes même si vous devez refaire tous les trous.



[kionn]

je comprends. vous avez raison.
dernière question, je vous promets que je ne vous dérangerai plus.
si je veux agrandir les caractères de la p0,p1....
comment je fais ça ?



[Shape]

je comprends. vous avez raison.
dernière question, je vous promets que je ne vous dérangerai plus.
si je veux agrandir les caractères de la p0,p1....
comment je fais ça ?

les caractères sont définis à 2.5*ltscale, c'est-à-dire l'échelle qui est habituellement définie pour le dessin.... dans votre fichier ltscale est défini à 1 si vous voulez zoomer dans un peu tout le + grand imposé.



[kionn]

salut, les gars.
je répète mon ancienne discussion
après si longtemps le problème revient,
comment puis-je changer le fichier itscale, pour passer de 1 à 2 ?

bonjour.



[Preparation-H]

salut, les gars.
je répète mon ancienne discussion
après si longtemps le problème revient,
comment puis-je changer le fichier itscale, pour passer de 1 à 2 ?

bonjour.

je n'ai pas d'autocad, mais ltscale n'est pas une commande clavier qui définit la valeur d'échelle de différentes lignes de ceux avec un style continu??? :confus:

il suffit de saisir scalatl ou _ltscale et de définir la valeur à 1 2 3 4 1000.. .

bonjour.
les

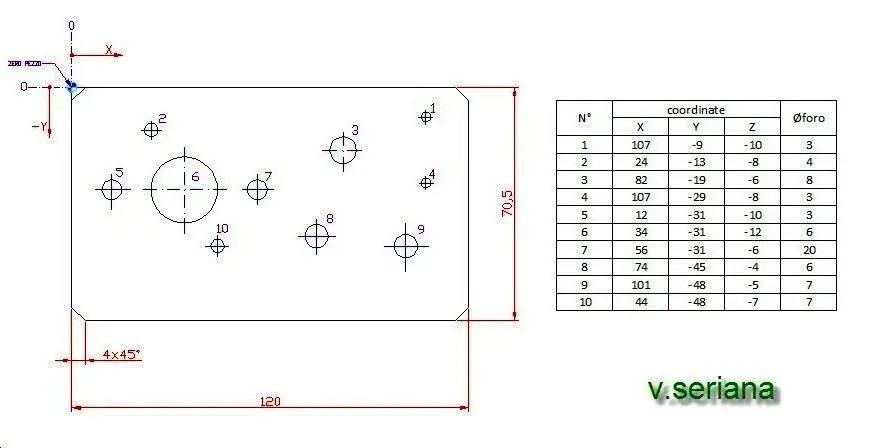

[v.seriana]

Salve...



[Sleepers]

[marzo 2024] J'exhume ce fil que j'ai trouvé avec la recherche.

Je voudrais insérer un graphique de trou sur autocad 2022, et j'ai téléchargé et essayé la macro de Tabella di foratura.

par module prima cosa ho dovuto scaricare microsoft vba pour autocad https://www.autodesk.com/support/technical/article/caas/tsarticles/ts/3kxk0ryvfwtfsfaircmslq.html parce qu'il n'est plus inséré dans l'acad.

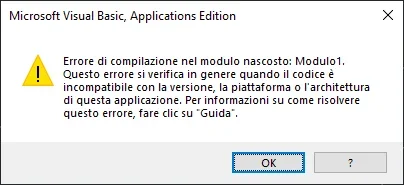

alors lors du chargement et du lancement de la macro me donne erreur de compilation (voir image jointe), donc il n'est plus utilisable.

Vous pouvez mettre à jour la macro ?
Y a-t-il un autre système que je ne sais pas pour insérer une table de trou sur l'acade "liscio" (je sais, avec mécanique vous le faites en un instant) ?

Je vous remercie.



[Tristan]

que vous n'avez plus terminé une macro vba faite il y a 15 ans sur win xp et autocad 2008 (aussi magari 32 bits) ne me surprend pas... et utiliser des blocs dynamiques/paramétriques avec des attributs et la commande éteinte?



[Sleepers]

que vous n'avez plus terminé une macro vba faite il y a 15 ans sur win xp et autocad 2008 (aussi magari 32 bits) Je ne suis pas surpris.

et utiliser des blocs dynamiques/paramétriques avec attributs et commande éteinte?

Permettez-moi de mieux expliquer: tout serait de faciliter un collègue âgé qui a toujours utilisé l'acad de manière très élémentaire et ne le sait pas si bien; surtout, il n'exploite pas les potentiels qui ont été ajoutés au fil des ans. pour dire, il crée les quotas de coordination d'une manière factice (non associée, bien sûr), insère les quotas des diamètres de la main ("%%%c 26" au lieu de "%%%c <>"), modifie les quotas un par un lorsqu'il tire les grossissements hors échelle au lieu d'utiliser l'échelle de quota linéaire, etc.

J'utilise généralement l'inventeur et parfois il arrive de travailler sur certains de ses fichiers (je dois me souvenir de tout ci-dessus si je dois repasser ou faire d'autres changements, sinon c'est un casino ^_^); j'ai ouvert un dessin avec une table de ~200 trous créés et compilés à la main (!), évidemment avec quelques valeurs incorrectes et ne correspondant pas à la position réelle, et comme plusieurs tables sont ainsi je pensais le faciliter aussi simplement que possible en évitant aussi des erreurs et des lavages de tête "cliquez ici, choisissez les trous, de l'envoi et vous avez la table prête".

J'espérais une solution prête à partir, mais si je dois étudier moi-même et lui passer un processus un peu complexe, honnêtement, cela pourrait devenir difficile.

à ce stade Je pourrais ouvrir le fichier mécanique, y créer la table et ensuite l'enregistrer au format acad normal.



[dsw]

J'ai eu des collègues d'un certain âge qui ont commencé à partir de zéro avec la cad, mais, avec patience, ils se sont mis à la même chose que les autres, avec l'aide de collègues plus expérimentés.

Si vous voulez que cmq fasse une mise à jour de la macro vbas, je demanderais à l'auteur peut-être l'étiqueter. . . .



[dieva]

[marzo 2024] J'exhume ce fil que j'ai trouvé avec la recherche.

Je voudrais insérer un graphique de trou sur autocad 2022, et j'ai téléchargé et essayé la macro de Tabella di foratura.

par module prima cosa ho dovuto scaricare microsoft vba pour autocad https://www.autodesk.com/support/technical/article/caas/tsarticles/ts/3kxk0ryvfwtfsfaircmslq.html parce qu'il n'est plus inséré dans l'acad.

alors lors du chargement et du lancement de la macro me donne erreur de compilation (voir image jointe), donc il n'est plus utilisable.

Vous pouvez mettre à jour la macro ?
Y a-t-il un autre système que je ne sais pas pour insérer une table de trou sur l'acade "liscio" (je sais, avec mécanique vous le faites en un instant) ?

Je vous remercie.

attendant de trouver ce qu'il fait pour vous vous pouvez utiliser le programme gratuit coordonnées.
Suporta ucs différents de
sortie dans le fichier et la table de coordonnées.
chiffres les cercles sélectionnés.
ne reçoivent pas d'information de rayon (pour le moment... qui ne trouve pas le temps de mettre en œuvre cette possibilité)
