Importer un jpeg dans Rhino

[spilladabalia]

bonjour à tous.
je voudrais savoir s'il est possible d'importer un objet rhino raster à 'ricalcarne' quelques courbes pour extruder.
merci beaucoup !



[incasinata]

je n'ai pas de rhinocéros sur le pc de la maison... mais demain matin, je vérifie au bureau. view->background bitmap-> j'ai aussi entendu parler d'un plug-in rhinocéros (mais je n'ai jamais pensé) pour convertir des fichiers raster en vecteurs au sein même du rhinocéros, devrait être appelé rave (je pense).

je te donnerai des certitudes demain matin...



[spilladabalia]

merci beaucoup... pendant que je cherche mon doigt :



[mariuss.r]

bonjour à tous.
je voudrais savoir s'il est possible d'importer un objet rhino raster à 'ricalcarne' quelques courbes pour extruder.
merci beaucoup !

la commande qui permet une flexibilité maximale dans le téléchargement des images bitmap (jpg png etc.) est _image

la commande prévoit la création d'une surface plane sur laquelle l'image est appliquée.
à ce point, la surface peut être manipulée ..( graduée, tournée, déformée..etc.) et l'image s'adapte en conséquence.

étant un superfice, vous pouvez utiliser des commandes pour suivre les courbes sur surface...etc.
flexibilité maximale.... limite seulement. imagination



[incasinata]

la commande qui permet une flexibilité maximale dans le téléchargement des images bitmap (jpg png etc.) est _image

il n'y a pas de différence avec ce que je fais... view > background bitmap > lieu vrai??? ?



[mariuss.r]

il n'y a pas de différence avec ce que je fais... view > background bitmap > lieu vrai??? ?

il y a beaucoup de différence : essayez et vous verrez que cette commande vous donne beaucoup plus de chance.
par exemple, dans l'architecture, vous pouvez l'utiliser pour créer des figurines de personnes à insérer dans les rendus.
télécharger l'image d'un gars, après avoir dessiné le profil de la silhouette de la personne... remplir la surface et obtenir la figurine.

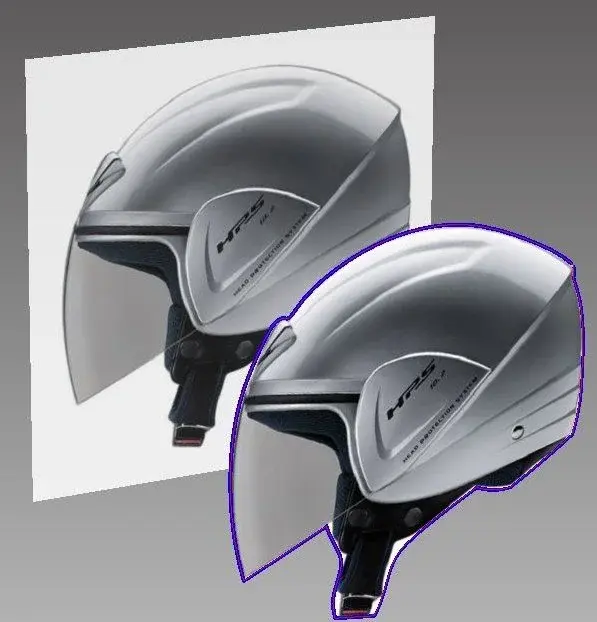

voir l'image attachée pour comprendre le concept



[incasinata]

il y a beaucoup de différence : essayez et vous verrez que cette commande vous donne beaucoup plus de chance.
par exemple, dans l'architecture, vous pouvez l'utiliser pour créer des figurines de personnes à insérer dans les rendus.
télécharger l'image d'un gars, après avoir dessiné le profil de la silhouette de la personne... remplir la surface et obtenir la figurine.

voir l'image attachée pour comprendre le concept

merci beaucoup...... il y a toujours tant à apprendre de vous !
je vais essayer !



[Francesco1980]

je voudrais demander s'il est possible non seulement d'importer l'image, mais de l'amener à un point comme si elle avait été faite avec des rhinocéros! est-ce possible ? souris :



[uluwatu_74]

mariouusssss!!!! !
commande....strepitoooooso!!!! ! !
:biggrin:
maintenant, je n'ai aucune idée de ce que je vais en faire... mais ça a l'air amusant ! - oui.
merci beaucoup.
bonjour.



[giovanni.a]

j'ai essayé :
mais je l'ai trouvé en tapant le nom ; je ne le trouve pas entre les icônes et les menus déroulants : n'est-ce pas ?



[gigitrash]

hi j'ai le même problème importer une image que je dois porter le long des axes pour dessiner des courbes de niveau pour créer une surface dans un environnement 3d
j'ai 4,0
j'ai essayé de faire comme vous dites mariuss mais créé une surface transportable évolutive ne laisse pas l'image où je me trompe



[gigitrash]

bonjour.
en relisant ma question il n'est peut-être pas clair mon problème/question
j'ai un design en 2d naval avec des courbes de niveau sur les trois axes fichier est un fichier d'image jpg ou tif
je voudrais recalculer le spline donné par l'image
et ne pas identifier les coordonnées des points et les insérer en rhinocéros qui nécessiteraient beaucoup de travail
j'ai essayé d'importer l'image en tant que bitmap de fond mais j'ai le problème que l'image n'a pas de propriétés dimensionnelles dans les autres plans et je ne peux pas comprendre comment donner une proportion à bitmap
pour donner une taille et l'importer proportionnée dans d'autres vues ou la modifier plus tard ou la supprimer



[giovanni.a]

ce n'est pas encore clair.
l'image que vous avez est dans l'asonométrie/prospect ou sont des projections orthogonales?
dans le premier cas, je ne sais pas s'il est possible de faire quelque chose.

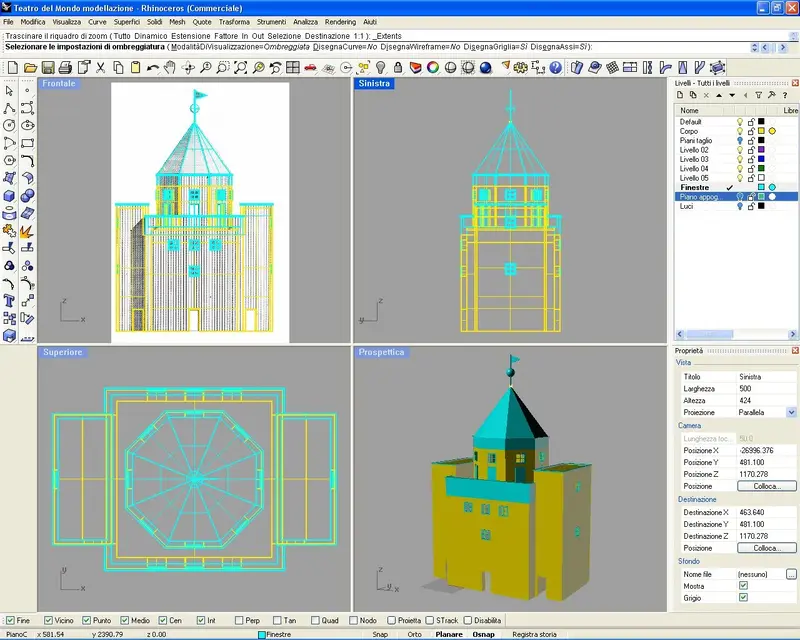

dans la seconde, au lieu de connaître au moins une mesure réelle des courbes de niveau il est possible d'écheller l'image et de la recalculer avec une bonne approximation. comme dans l'exemple que j'attache: dans la vue avant, vous voyez l'image de fond sur laquelle la vue a été recalculée. mais ici, il y a des lignes droites. avec des courbes, je vois ça plus dur.
cependant, pour importer l'image, visualisez/bitmap background/neck.
lorsque vous avez placé l'image dans la vue correspondante, vous pouvez la modifier (et ensuite l'écheller) toujours de: view/bitmap background/neck. .
j'espère vous aider.



[gigitrash]

bonjour jeune merci d'avoir répondu je commençais à avoir peur
la conception n'est pas prospective mais il est tordu imaginez une coque d'un bateau prise de 3 vues orthogonales.
représente cette surface comme courbes de niveau.
par des plans similaires des territoires
j'ai maintenant de telles courbes selon les 3 vues, je devrais recalculer dans les trois étages, et dans l'avenir je devrais avoir ma demi-coque représentée par une grille courbe sur laquelle je vais devoir construire mon superfice en passant par ces courbes de niveau



[giovanni.a]

je crois comprendre, mais ce n'est pas facile de répondre. si vous postez l'image, vous pourriez essayer d'aider.
en résumé: les images des groupes de ligne de niveau doivent être placées dans les vues correspondantes (zx dans la vue avant; zy dans le côté; xy dans le haut) et recalculer; après cela, vous devrez les déplacer vers les positions 3d correctes (pour autant que vous les trouviez sur un seul étage).
je ne pense pas que cette opération vous permette d'avoir une bonne surface car les inévitables imperfections de la ligne recalc doivent être correctes avec les outils pour les courbes...... ce n'est pas une chose simple comme ça, mais ça peut être un exercice utile pour comprendre le rhinocéros.



[gigitrash]

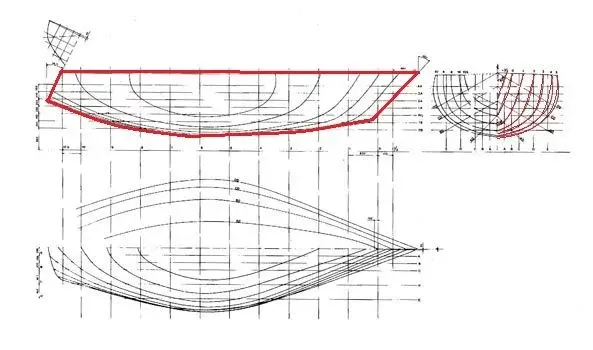

bonjour jeune jeune c'est un exemple


dans la pratique je dois insérer au moins le profil que vous voyez en haut à gauche dans un des plans rhinocéros
et puis je dois donner les sections dans un plan orthogonal à celui ci-dessus prenant des références sur le profil principal

le problème se pose quand je dois entrer 3 bitmaps de fond dans les 3 étages égaux pour avoir les courbes proportionnelles dans les 3 étages

si je pouvais tout recalculer dans un plan et ensuite frotter les courbes dans les plaines associées à eux, je pourrais résoudre la question en proportionnant les bitmaps de fond



[gigitrash]

c'est un exemple le premier est le profil droit de base que vous voyez les sections que je devrais recalculer et passer aux références que je devrais faire sur le profil
puis après je devrais créer une surface de passage pour les sections avec des limites le profil à gauche



[isoladimann]

quand j'avais eu besoin d'effectuer des tâches similaires, j'ai été très utile un guide trouvé sur un autre forum, qui ne mentionne pas le nom.. mais si vous cherchez "modélisation de la coque virtuelle" vous pouvez le trouver. .
j'ai trouvé très utile la commande ". .



[bvd]

il y a beaucoup de différence : essayez et vous verrez que cette commande vous donne beaucoup plus de chance.
par exemple, dans l'architecture, vous pouvez l'utiliser pour créer des figurines de personnes à insérer dans les rendus.
télécharger l'image d'un gars, après avoir dessiné le profil de la silhouette de la personne... remplir la surface et obtenir la figurine.

voir l'image attachée pour comprendre le concept

bonjour. j'ai entré la commande image, mais l'image nn est chargée. je ne peux suivre que le rectangle de la zone.. je vous remercie.



[arm]

salut, j'ai aussi le même problème d'afficher un rectangle neutre en utilisant la commande "_pictureframe" ; la beauté est qu'elle a d'abord fonctionné, puis point en blanc ne fonctionne plus. j'ai essayé de modifier les paramètres des matériaux liés aux surfaces ou aux options de vue (fame de fil, ombre, etc): confondu:
j'avais déjà posté cette question, mais je ne l'ai toujours pas résolue.
