(AutoSEZ) 2) Sections et profils de la Terre - Extraction automatique

@ nunzio deest-il difficile de comprendre "une distance", le dialogue ouvert? attachez le dwg, le fichier autosez.dat (vous le trouvez dans le chemin de la variable localrootprefix) et déjà qu'il y a aussi une liste de variables.
pour ce dernier aspect, si vous avez les outils express installés, avec la commande sysvdlg vous pouvez créer un fichier .svf ou .scr en nanoseconde.

bonjour.

pour gp.

j'ai des profils complémentaires (distance et quota progressifs) que je dois citer. je voulais utiliser auto_sez2 pour créer automatiquement le cartiglio répertorié : pad, distances progressives, distances partielles et quotas. malheureusement auto_sez2 ne fonctionne pas!! !
j'utilise la carte automatique 5... peut-être que c'est le problème!!!
pouvez-vous me dire un lisp qui fait ce ede automatiquement est compatible avec cette version d'autocad? chaque profil est composé de plus de 100 points cités et le faire manuellement je ne finis pas...
merci encore.

au revoir à tous,
tout d'abord, je me présente. je suis bordé d'arbres et je suis concepteur technique dans une étude de génie hydraulique et routier. pour moi serait confortable ce lisp mais je ne peux pas comprendre la procédure que vous devez faire pour faire le lisp travailler. après avoir téléchargé et déballé le zip où dois-je copier le dossier manquant?? une fois copié où est-il juste que je devrais faire?? merci beaucoup!!

au créateur du lisp..
je dois faire un profil sur une base cartographique non pas sur une ligne mais sur une polyligne. le lis de profil pour moi ne fonctionne cependant pas: comment puis-je le faire ? est un contour très long (environ 6km).


merci d'avance!:finger:


Pièces jointes

à l'annexe i du règlement (ue) no 1308/2013avec autosez il n'est pas possible, avec le lisp de profil supplémentaire il est possible mais le modèle doit être à courbes de niveau, vous avez plutôt des lignes et des polylignes 3d.

la polyligne sur laquelle vous devez construire le profil, dans plusieurs sommets, ne répond pas aux objets qui ont un quota, je ne sais même pas quel logiciel recommander.

si vous ne résolvez pas d'une autre manière la seule procédure qui vient à l'esprit est ceci:

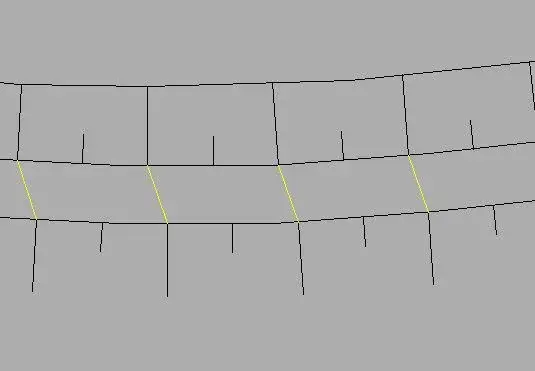

- dessine, dans le numéro que vous estimez approprié pour la description de votre modèle, des lignes transversales à la polylinène ou qui cependant le traverser (lignes jaunes);
- avec l'ensemble d'osnap vic dessine sur la couche comme profil un 3dpoly se chevauche avec la polylinea de base mais accroché aux lignes transversales jaunes (lignes bleues) , en fait construire le profil 3d sur le modèle (que vous pouvez ensuite citer) et que dans certains points vous vous en tenirez à la réalité lignes de secours qui traversent le poly de base;
- lancez autosez, définissez "extraction de données -> polylinea 3d sur le modèle" et sélectionnez le 3dpoly que vous avez créé plus tôt pour créer le panier.

souris :


Pièces jointes

  • 304a.jpg
    10.9 KB · Affichages: 166
  • 304b.jpg
    16.6 KB · Affichages: 145
  • 304c.jpg
    18 KB · Affichages: 146
afin d'éviter d'autres menaces de répercussions physiques graves :biggrin : par capobetatester paolo b. (antoniman), j'attache enfin un lisp pour créer le profil (également) de polylinea, sur des surfaces composées de 3dphaxes.

le cartiglio peut ensuite être complété en autosez avec l'option d'extraction de données: polyligne 3d sur le modèle.

entrée -> ligne/polilinea2d/polilinea3d conçue sur n'importe quelle couche
sortie -> polylinea3d sur la couche actuelle

souris :


Pièces jointes

Dernière édition par un modérateur:
j'ai le meme problème avec a. nicastro quand je vais taper la commande "as" ouvre une fenêtre avec un message d'erreur ("base.dcl" impossible de trouver le fichier.) cliquez sur ok et recompilez une autre fenêtre (i) semantico (i) dans le fichier dclad c:\docpost
J'ai ajouté le dossier contenant la base. dcl danse les sapins/options... ooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooooo

pour maintenir ma réputation en tant que :rolleyes: j'ai essayé le lisp dans toutes les combinaisons possibles (vertical tracé coïncidant avec dtm vertci, vertci tracé partiellement coïncidence, neesun vertex) tout va bien ....mais
après avoir lancé autosez et fait vos choses le lisp ne fuit pas et vous apparaissez la fenêtre "autosez fonction annulée"
bien sûr que j'ai cassé les balles.
pores salutations distinctes
palo

j'ai résolu le problème sur autocad 2011 mais pas sur 2008 qui reste à mon avis le meilleur...... vous savez comment me dire comment... je vous remercie.

maître, je suis heureux de confirmer que le problème que j'ai mentionné était dû à l'interférence de l'aqueduc (lisse pour assembler des aqueducs en fonte) sur une session propre de l'autocad aucun problème :biggrin:

ayant

tindaro10 a dit:
... quand je vais taper la commande "as" ouvre une fenêtre avec un message d'erreur ("base.dcl" impossible à trouver le fichier.)... j'ai ajouté le dossier contenant la base. dcl dans les fichiers/options...... mais rien...
Cliquez pour agrandir...

tindaro10 a dit:
j'ai résolu le problème sur autocad 2011 mais pas sur 2008 qui reste à mon avis le meilleur...... vous savez comment me dire comment... je vous remercie.
Cliquez pour agrandir...
en théorie assez base. dc logement dans un dossier du chemin autocad, bien qu'il ne soit pas nécessaire d'essayer de le déplacer à la première place dans le chemin de recherche ou de copier le fichier dans un autre dossier que vous êtes sûr de lire.

dans les différentes versions le fichier est toujours le même, à la limite essaie également de le copier à partir de 2011.

dernière... tentative de réparation d'autocad.

souris :

à la fois sur autocad 2011 et autocad civil 2011 3d ----- il suffit de charger autosez fonction tout droit mais si je ferme et rouvre autocad ci-dessous apparaissent les écrits suivants....acad.dcl impossible de trouver le fichier - erreur lors du chargement du fichier de contrôle à partir de la boîte de dialogue - erreur sémantique du fichier dcl acadmap.dcl - consulter le fichier acad. dce pour plus de détails

- oui.

un lisp ne peut pas interférer avec les fichiers système autocad, donc le problème est autocad, évidemment quand vous fermez quelque chose vous fait manquer les routes.
essayer de lancer autocad avec un profil assigné (comment faire un profil courant avant le démarrage du programme) .
autre chose, d'autres applications autocadiennes tournent-elles ?

la question qui se pose encore spontanément est la suivante: si vous utilisez civil 3d, que faites-vous d'autosez ? :rolleyes::tongue:

:smile:

bien amis, savaient que tous les problèmes (ou presque) étaient résolus.
je demande maintenant s'il y a un lisp ou un maquillage travail que, en interagissant avec autosez2, faites ceci:
j'ai besoin d'insérer sur un faux profil (obtenu avec autosez2) des sections droites inclinées (qui pourraient être des nivelets routiers ou des conduits hydrauliques). ces traits doivent donc être falsifiés sur le même profil. . . .
tu fais quoi ? ?
merci à tous.

désolé pour le retard. je viens de lire le post. bien sûr que tu peux le faire.

1- dessinez vos lignes droites sur la base des indications de conception

2- transformer les lignes en une polyligne avec des commandes autocad

3- avec autosez créer 2d profil polyline sur cartiglio

nb: si vous faites quelques tours vous pouvez aussi et placer le cartilage exactement en dessous du précédent, bien sûr vous pouvez exclure les doubles champs

j'espère avoir été clair.

salutations paolo

bonjour, je viens de télécharger votre lisp, c'est très utile et très bien fait, félicitations.
je voulais vous poser quelques questions :
est-il possible de lui faire mettre les pics à des distances prédéterminées (par exemple 10 - 100- 1000m), mais sans éliminer les points intermédiaires?
s'il y a un sommet d'une polylinea qui se produit au milieu de 2 polylines 3d d'une batimetry, ne met pas le quota, pourquoi? vous ne pouvez pas interpoler ?
x maintenant c'est tout, merci et compliments
