je veux dire ! j'étais "paparé" à chaque pas!!!! !
je demande à être mis en possession immédiate du matériel original, pénaliser une bonne plainte aux "organes" compétents!

je veux dire ! j'étais "paparé" à chaque pas!!!! !
c'était indispensable !
dans le débat sur la demande de dommages-intérêts, la chasse et moi-même serons en mesure de démontrer que nous avons été ou que nous avons examiné ou soutenu l'objectif. ce qui te touchait partout :
je demande à être mis en possession immédiate du matériel original, pénaliser une bonne plainte aux "organes" compétents!
comme indiqué ci-dessus, vous devriez faire peu de publicité, autre que vous pouvez voirunce:smile:. vous aurez toujours toutes les photos en format complet :wink:
comme vous pouvez le voir cependant il y avait aussi qui, ne pas avoir à garder un oeil et de frein, comme touché en beaucoup pour moi et de chasser le matin, avec l'arrivée de la mecque en soutien de l'après-midi, a apprécié intelligemment le frais.


Pièces jointes

  • al fresco.JPG
    al fresco.JPG
    684.7 KB · Affichages: 37
c'était indispensable !
dans le débat sur la demande de dommages-intérêts, la chasse et moi-même serons en mesure de démontrer que nous avons été ou que nous avons examiné ou soutenu l'objectif. ce qui te touchait partout :



comme indiqué ci-dessus, vous devriez faire peu de publicité, autre que vous pouvez voirunce:smile:. vous aurez toujours toutes les photos en format complet :wink:
comme vous pouvez le voir cependant il y avait aussi qui, ne pas avoir à garder un oeil et de frein, comme touché en beaucoup pour moi et de chasser le matin, avec l'arrivée de la mecque en soutien de l'après-midi, a apprécié intelligemment le frais.
malheureusement je l'ai fait, j'interistais, un fils romaniste et sans le "sacre de feu dans les veines" de l'art aviatoire.
tout ça à cause des mauvaises compagnies !

il faut d'abord reconnaître les trois modèles de base des moteurs rotatifs.
gnome, rhone et clerget.
le gnome et le rhone fondus et donc souvent les moteurs sont indiqués comme gnome le rhone sans distinction.
le gnome était le premier, appelé monosoupe (monovalvola).
il n'y avait qu'une seule soupape dans la tête (déchargée) contrôlée et une seule soupape d'aspiration dans le ciel de piston automatique.
le rhone avait deux valves dans la tête commandées par une seule tige « push-pull », tandis que la clé avait deux valves dans la tête commandées par deux tiges traditionnelles.
externement le gnome est reconnu pour l'absence d'un collecteur d'aspiration vers la tête et la seule tige, le rhone est indiscutable pour le collecteur d'admission à côté de chaque cylindre et la seule tige la clé pourrait tromper parce qu'il a le collecteur derrière le cylindre et peut-être pas vu, mais les deux tiges devant le cylindre ne peuvent pas donner lieu à des doutes.


Pièces jointes

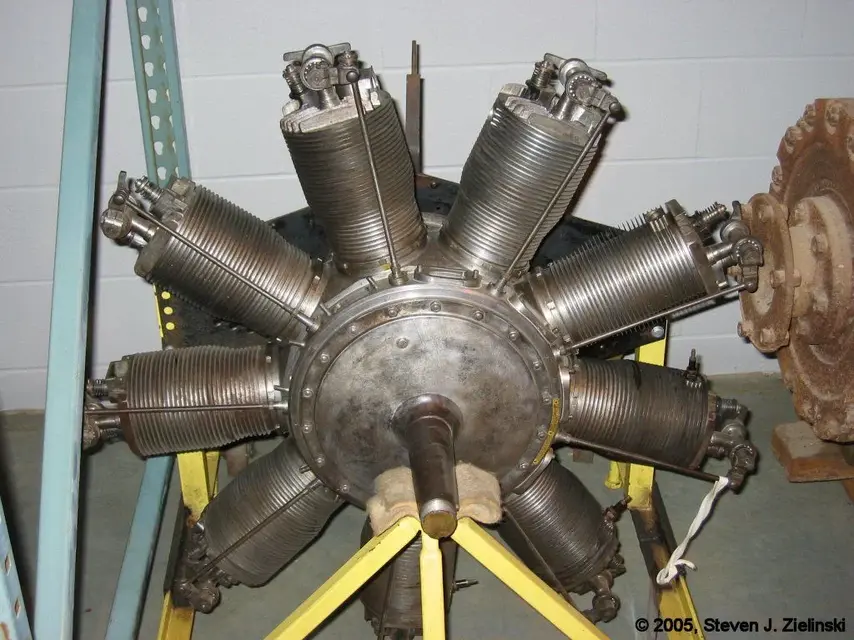

  • Gnome_N-9_rotary_view.jpg
    273.4 KB · Affichages: 10

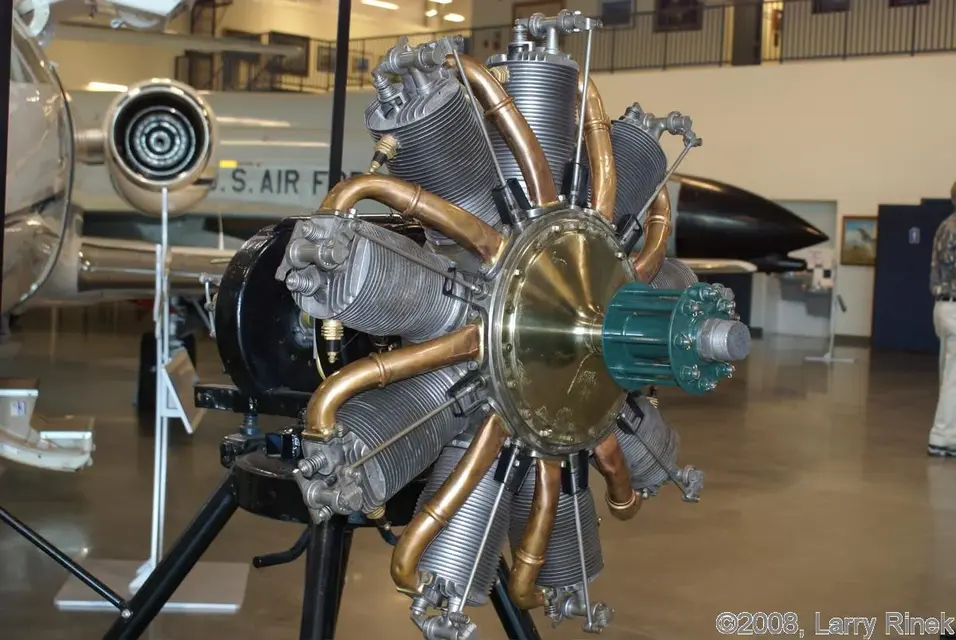

  • Rotary_lerhone.jpg
    147.8 KB · Affichages: 6

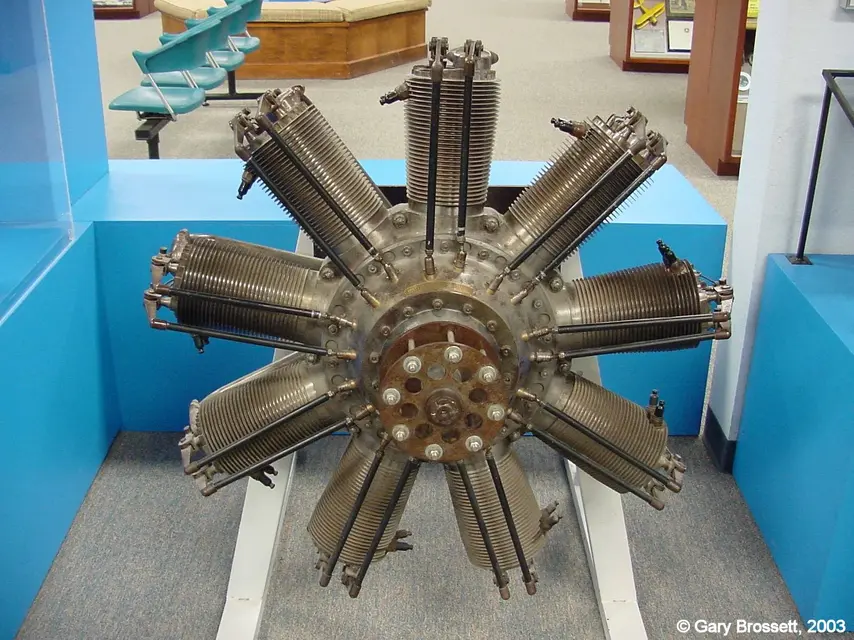

  • Le_Rhone_view_2.jpg
    132.7 KB · Affichages: 8

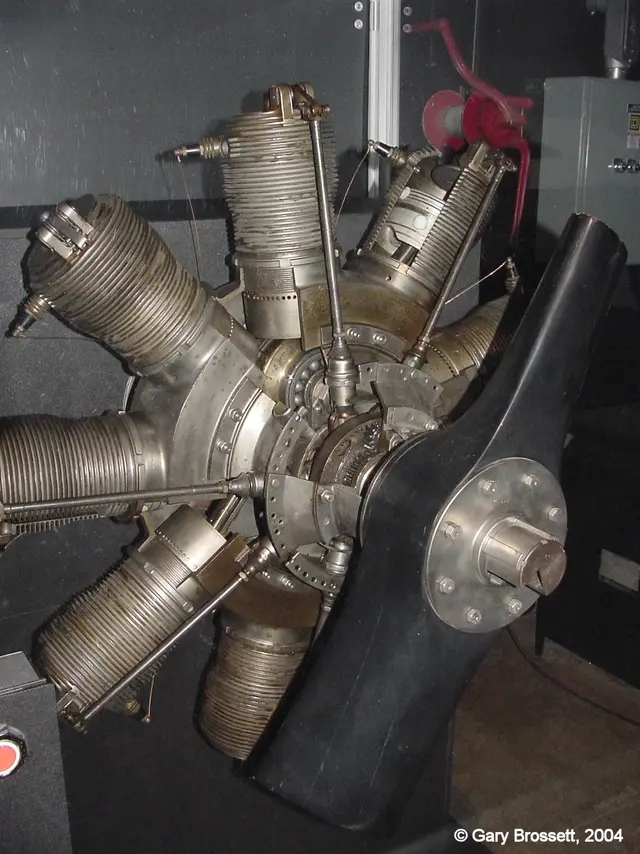

  • Clerget_9B.jpg
    273 KB · Affichages: 6
  • engine-clerget-06.jpg
    145.5 KB · Affichages: 4
il faut d'abord reconnaître les trois modèles de base des moteurs rotatifs.
j'écris juste pour souligner que ces photos ont été prises, qui sait où mais pas voler, on ne voit jamais qu'on nous laisse exprès et ensuite ne les trouve pas !

cependant, la prochaine fois que vous allez voir quelque chose avec le président, je recommande la participation, c'est toujours patient, même avec ceux qui demandent des explications comme le soussigné .....ce n'est même pas aussi menaçant que cela pourrait paraître de son style d'écriture... :biggrin:

j'écris juste pour souligner que ces photos ont été prises, qui sait où mais pas voler, on ne voit jamais qu'on nous laisse exprès et ensuite ne les trouve pas !

cependant, la prochaine fois que vous allez voir quelque chose avec le président, je recommande la participation, c'est toujours patient, même avec ceux qui demandent des explications comme le soussigné .....ce n'est même pas aussi menaçant que cela pourrait paraître de son style d'écriture... :biggrin:
c'est pas vrai ! vous avez raison, les photos que j'ai prises du goggol et je ne savais pas que ça pouvait être trompeur.

p.s.: j'ai l'air paisible, mais seulement avec le peuple i stimo.
il y a beaucoup de témoins autour de moi !
:biggrin:

commençons par quelques photos du musée.
tout de suite, vous devez ouvrir un support sur les moteurs de rotation que nous voyons ici sur l'affichage.
donc à la lumière de ce qui est exposé, il ne sera pas difficile d'identifier correctement l'objet moteur des photos.

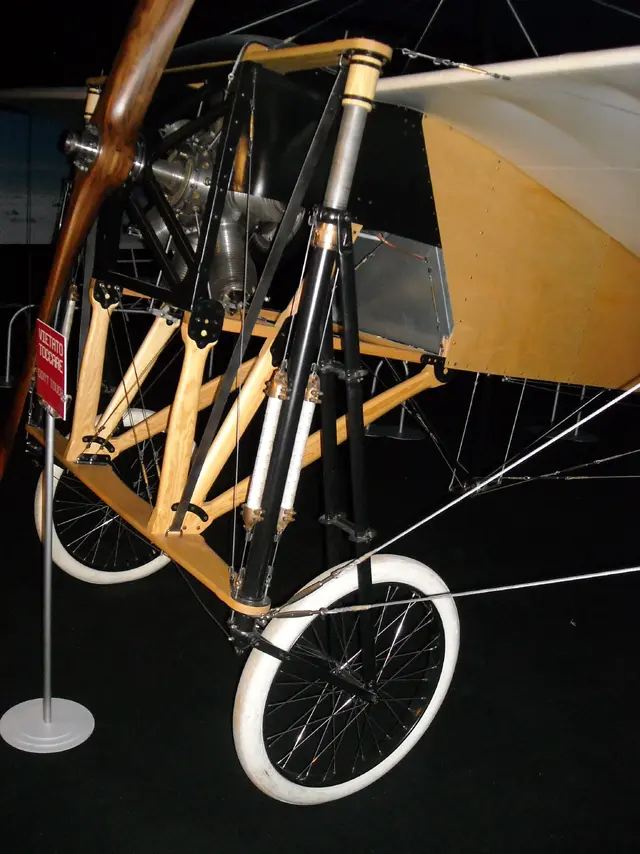

si le bouchon a une rhone, le bleriot semble avoir un gnome.

nous avons vérifié sur l'étiquette et il semblerait, mais le bon chasseur, déplacé par la curiosité typique et le coup ocque de ceux qui ont la mécanique dans le sang, a remarqué à juste titre la deuxième rangée de trous inutilisés sur la carter, juste pour une deuxième série de tiges.

le bleriot est une réplique faite de coin (tel qu'écrit sur le panneau) et à mon avis, le moteur a également été reproduit.
il fallait probablement naître en tant que clergette, puis les besoins du contingent nécessitaient un gnome monosoupe, alors que certaines "macchinata" avaient déjà été faites.


Pièces jointes

  • volandia_2010 285.JPG
    volandia_2010 285.JPG
    879.3 KB · Affichages: 5
il faut d'abord reconnaître les trois modèles de base des moteurs rotatifs.
gnome, rhone et clerget.
le gnome et le rhone fondus et donc souvent les moteurs sont indiqués comme gnome le rhone sans distinction.
le gnome était le premier, appelé monosoupe (monovalvola).
il n'y avait qu'une seule soupape dans la tête (déchargée) contrôlée et une seule soupape d'aspiration dans le ciel de piston automatique.
le rhone avait deux valves dans la tête commandées par une seule tige « push-pull », tandis que la clé avait deux valves dans la tête commandées par deux tiges traditionnelles.
externement le gnome est reconnu pour l'absence d'un collecteur d'aspiration vers la tête et la seule tige, le rhone est indiscutable pour le collecteur d'admission à côté de chaque cylindre et la seule tige la clé pourrait tromper parce qu'il a le collecteur derrière le cylindre et peut-être pas vu, mais les deux tiges devant le cylindre ne peuvent pas donner lieu à des doutes.
je ne comprenais pas comment il était possible que les biellas n'aient pas été entrelacées lorsque la base tourne et que l'arbre du moteur est immobile, voici la solution:http://www.youtube.com/watch?v=ku1nicumdj0&feature=relatedelle n'a rien à voir avec elle, mais j'attache un modèle de moteur stellaire en format étape, dont l'original (pour les pièces solides) est à cette adresse.http://solidworks.cad.de/lib_motor01.htmça devrait être un truc aéromodèle vu la taille.


Pièces jointes

Dernière édition:
je ne comprenais pas comment il était possible que les biellas n'aient pas été entrelacées lorsque la base tourne et que l'arbre du moteur est immobile, voici la solution:http://www.youtube.com/watch?v=ku1nicumdj0&feature=related...
c'est une preuve de relativité.
en réalité, rien ne change absolument par rapport à un moteur étoile fixe, il suffit de prétendre être un aristote attaché à l'arbre du moteur et de penser être au centre de l'univers et que tout tourne autour de vous.
:biggrin:

et c'est une petite "divariation" que les chèvres ont été accordées dans la période du grandur autharchique. - oui.

merde ! j'en avais entendu parler, mais je me suis rendu compte aux moteurs allemands, du moins cela me semblait.
vraiment intéressant et de toute façon, une solution intelligente!
mais comment n'avez-vous pas réussi à commencer ?
et de penser que j'imaginais que c'était la première chose que vous toucheriez dès que vous entriez dans le pavillon du capron.

(mais en fait dans ma liste de vos possibles "tentations" il y en avait une autre, mais je garde à part, pour faire le "bottom" :biggrin:)

en attendant, félicitations pour le voyage, j'entre dans un moment:biggrin:, était-ce au musée?
http://it.wikipedia.org/wiki/fiat_as.6je l'ai vu il y a quelques années au musée de la lingotto est vraiment une belle bête :finger:

au revoir, j'attends d'autres photos:biggrin:
c'est dans le vignoble de la vallée.
« causalement », à l'occasion du mariage en argent, j'ai organisé des vacances sur le lac de bracelet pour la semaine prochaine.
mais si ma femme "sgams" mes véritables intentions ne parviennent pas à celles d'or, pas même à 26!

p.s.: si quelqu'un, toujours "causalement", était situé près du bracelet. . . .

c'est dans le vignoble de la vallée.
« causalement », à l'occasion du mariage en argent, j'ai organisé des vacances sur le lac de bracelet pour la semaine prochaine.
mais si ma femme "sgams" mes véritables intentions ne parviennent pas à celles d'or, pas même à 26!

p.s.: si quelqu'un, toujours "causalement", était situé près du bracelet. . . .
ce matin-là: j'étais un peu au musée des bracelets, malheureusement j'étais trop petit et je ne me souviens pas d'un stern:cool:.
je voudrais venir, mais je suis en examen, heureusement le dernier: biggrin:

et c'est une petite "divariation" que les chèvres ont été accordées dans la période du grandur autharchique. - oui.

il s'agit de l'exatisme, je ne sais pas quoi dire à part douter des qualités "aérodynamiques" !
:biggrin:
quand le président appelle... le temps de récupérer du papier et me voilà !
minisommergibili italien

parmi les nombreuses propagandes fascistes du xxe siècle, il y avait un manifeste dont le but était de souligner la grande puissance navale de l'italie. sur le profil de la péninsule ont été signalés la position des armées et des batteries côtières tandis que la méditerranée a été remplie avec les silhouettes des navires de la flotte et une énorme quantité de sous-marins. cette dernière constituait une ligne continue et impénétrable sur toute la côte. l'affiche a été surmontée par l'écriture l'italie est-elle vulnérable ? non !on sait que la propagande cache la magagne en donnant une fausse image de la réalité, mais, en ce qui concerne les sous-marins concernés, le manifeste n'avait pas "bared" . en fait, le 10 juin 1940, la marine italienne comptait 115 sous-marins, 38 océans et 77 sous-marins.
il s'agissait d'une seconde flotte sous-marine seulement à la flotte russe qui, cependant, était divisée en quatre flottes opérant dans différentes mers très éloignées l'une de l'autre.
à cette supériorité étaient sur le point d'ajouter smg blanc. 6 autres sous-marins et 6 poches.
nombres qui, pendant le magazine naval napoli, ont également impressionné le tueur.
de cette imposante flotte, il y avait aussi 26 petits sous-marins appelés -tascabili.
d'abord la c.a., conçue par les caprons de taliedo. caproni, avec le soutien d'un conseiller naval (vin goeta), a donné lieu au projet goeta-caproni, qui a été présenté après quelques mois au comité de conception de navire du r m. le projet a été présenté au début de 1936 et a été approuvé trois mois plus tard. ils sont entrés en service en avril 38 et ont ensuite fait des expériences sur le lac d'exiseum. les premiers tests ont été positifs et avec de petites corrections aux matériaux ont été acceptées.
l'entreprise a appelé cela signifie bateau à moteur submersible, mais en fait c'était un mini-sous-marin. la construction a commencé dans l'usine de taliedo (mi). avait une coque forte avec des chapeaux semi-doux aux deux extrêmes. ballasts, lanceurs et équipements installés à l'extérieur de la coque résistante. mesurée 10 mètres x 1,9 x 1,6. déplacé 13,5 tonnes (16,4 en plongée). l'équipage était deux hommes: le commandant ayant accès au périscope et aux commandes, le second était plutôt le conducteur (en position couchée faute d'espace).
c.a.1 et c.a.2 étaient des bateaux expérimentaux et n'ont pas donné les résultats escomptés. ils se sont révélés instables même à l'altitude du périscope avec une mer calme. l'appareil moteur se composait d'un diesel de 60 ch et d'un diesel électrique de 1 25 qui permettait une vitesse de 6,5 et de 5 nœuds respectivement. l'autonomie était limitée à 700 milles (57 plongées) et l'armement se composait de 2 450 mm de torpilles. les essais se sont poursuivis à venise où trois officiers ont commencé les essais. les deux mini-sous-marins ont été envoyés aux épices. le déplacement de 4 tonnes a été augmenté, pour un poids final de 20 tonnes.
les deux prototypes ont été abandonnés dans un entrepôt où ils ont été trouvés par x flotilla mas. en 1941 les deux minisommergibili ont été transformés en moyens pour le transport des hommes portée (plongeurs d'assaut). en fait, les x mas avaient prévu d'utiliser un a.c. pour attaquer le port de new york. selon les plans, un sous-marin océanique spécialement adapté aurait dû transporter le sous-marin de poche jusqu'à l'embouchure de l'hudson, après quoi l'occasionnement serait transporté par lui-même, transportant les plongeurs du dixième.
les incurseurs auraient eu le même équipement que sur les slcs consistant en un changement de caoutchouc et un respirateur de circuit fermé avec de l'oxygène pur...
les deux c.a. disponibles ont commencé à travailler. après les travaux de restauration nécessaires à l'entreprise du fabricant, des modifications ont été apportées. les torpilles remplacées par huit charges explosives de 100 kg et le périscope ont été débarqués. le moteur diesel a été enlevé et n'a laissé que le moteur électrique. la transformation était en cours, mais la construction de deux autres bateaux ayant des caractéristiques améliorées était nécessaire, c.a.3 et c.a.4. pendant ce temps, le sous-marin océanique à gagner, destiné à être submersible "mère" fut également soumis à des travaux de transformation. les essais de transport et de libération du minisommergibile ont commencé le 9 septembre 1942 en bourgogne avec un résultat positif. mais bien que les essais aient montré la faisabilité du projet, cela n'a jamais été terminé. prévu pour décembre 1943, l'action contre new york a été rejetée en raison de l'armistice de septembre 1943.

le projet d'un nouveau type de sous-marin de poche, le type b côte (c.b.) qui a introduit des améliorations significatives par rapport à c.a. mais de tonnage très limité, le cb étaient de vrais bijoux. étaient équipés de tout l'équipement des frères plus âgés. la coque résistante avec des compteurs extérieurs a permis 50 mètres de profondeur (il a atteint aussi 65 mètres) tandis que la propulsion sous-marine a permis 12 nœuds. le système moteur était constitué d'un petit moteur diesel et d'un moteur électrique qui n'utilisait qu'un axe d'hélice. en navigation en surface, on a utilisé un diesel routier. les timounes horizontales et verticales ont été déplacées hydrauliquement, ainsi que les évents d'inondation et d'air. à l'intérieur de la coque il n'a pas été possible de se tenir, sinon au périscope, donc il a été navigué assis ou couché (un matelas pour le reste, à son tour, des 4 hommes d'équipage). des tubes de lancement de 450 mm étaient à l'extérieur de la coque.
pour l'écoute, il y avait un hydrophone initialement placé sur le pont, puis déplacé vers la quille.
les essais ont fourni de bonnes preuves et 72 spécimens ont été commandés, mais seulement 22 bateaux ont été construits. les 50 autres ont été commandés par l'utilisation en adriatique, mais la petite capacité industrielle a permis la construction de seulement 10 spécimens dans la période 1944-45. les six premiers ont été livrés entre janvier et mai 1941 et plus tard employés en mar noir se sont bien comportés (ceux qui étaient des besoins de l'urss sont restés en service jusqu'en 1955). puis le programme a subi une longue période de stase et 6 autres unités ont été livrées seulement à la fin de 1943, en fait, quand on a réalisé que les alliés tôt ou tard attaquerait le "patrio de terre" la petite classe submersible cb serait très utile car pour sa taille serait facilement transporté dans les zones d'atterrissage. en réalité, aucun sous-marin de cette classe n'a été utilisé pour une telle tâche. la situation désespérée de la guerre a conduit à une mauvaise utilisation du cb utilisé comme véritable sous-marin causant de graves pertes.
en dessous de l'histoire du 22 cb.
cb 1, livré le 27.1.1941, a été envoyé en mar noir où il est arrivé le 2 mai 1942. l'armistice a été cédé au roman; saboté en août 1944
cb 2, livré le 27.1.1941, a été envoyé en mar noir où il est arrivé le 2 mai 1942. le 18 juin 1942, sous le commandement de l'adolescent russe, a attaqué et coulé le sous-marin russe sc-208. l'armistice a été cédé au roman; saboté en août 1944
cb 3, livré le 10.5.1941, a été envoyé en mar noir où il est arrivé le 2 mai 1942. l'armistice a été cédé au roman; saboté en août 1944
cb 4, livré le 10.5.1941, a été envoyé en mar noir où il est arrivé le 2 mai 1942. l'armistice a été cédé au roman; saboté en août 1944
cb 5, livré le 10.5.1941, a été envoyé en mar noir où il est arrivé le 2 mai 1942. a été coulé lors d'un raid aérien sur yalta le 13.6.1942
cb 6, livré le 10.5.1941, a été envoyé en mar noir où il est arrivé le 2 mai 1942. l'armistice a été cédé au roman; saboté en août 1944
cb 7, livré le 1er septembre 1943, a été capturé par les allemands à pula le 9.9.1943, puis démonté et utilisé pour les pièces de rechange.
cb 8, livré le 1er septembre 1943, à l'armistice atteint taranto, où il est resté pendant la durée de la guerre; démantelé par traité de paix en 1948.
cb 9, livré le 1er septembre 1943, l'armistice atteint taranto, où il est resté pendant la durée de la guerre; démantelé par traité de paix en 1948.
cb 10, livré le 1er septembre 1943, à l'armistice était à taranto, où il est resté pendant la durée de la guerre; démantelé en 1948.
cb 11, livré le 1er septembre 1943, à l'armistice atteint taranto, où il est resté pendant la durée de la guerre; démantelé par traité de paix en 1948.
cb 12, délivré le 1er septembre 1943, à l'armistice atteint taranto, où il est resté pendant la durée de la guerre; démantelé par traité de paix en 1948.
cb 13, est tombé entre les mains des allemands à pula le 11.9.1943 alors qu'il était en préparation, affecté au siège et complété par des morceaux du cb 7; il a été coulé au poteau lors d'un raid aérien allié le 23.3.1945
cb 14, est tombé entre les mains des allemands à pula le 11.9.1943 alors qu'il était en préparation, assigné au siège; il a été coulé au poteau lors d'un raid aérien allié le 23.3.1945
cb 15, est tombé entre les mains des allemands à pula le 11.9.1943 alors qu'il était en préparation, assigné au siège; a été coulé dans une poula lors d'un raid aérien allié à une date non précisée.
cb 16, tomba entre les mains des allemands à pula le 11.9.1943 alors qu'il était en préparation, assigné au siège; sec à senigallia le 1.10.1944, tomba entre les mains des britanniques; destin inconnu.
cb 17, tomba entre les mains des allemands à trieste le 10.9.1943 alors qu'il était en préparation, assigné au siège et renuméroté cb 6; il fut coulé par des avions alliés le 3.4.1945 avant catholique.
cb 18, est tombé entre les mains des allemands à trieste le 10.9.1943 alors qu'il était en préparation, assigné au siège; coulé sur 31.3.1945 avant pesé, répété en 1946 et plus tard démonté à vénitien.
cb 19, tomba entre les mains des allemands à trieste le 10.9.1943 alors qu'il était en préparation, assigné au siège ; démantelé à la fin de la guerre.
cb 20, tomba entre les mains des allemands à trieste le 10.9.1943 alors qu'il était en préparation, assigné au rsi. capturé par les partisans du titus à pula fin avril 1945 et inclus dans sa marina sous le nom de p901 malisan.
cb 21, est tombé entre les mains des allemands en septembre 1943 à milan pendant qu'il était en préparation; transporté au poteau et fini, il a été rejeté et coulé par un transport allemand le 29.4.1945 alors qu'il se dirige vers l'ancone pour se rendre.
cb 22, est tombé entre les mains des allemands en septembre 1943 à milan alors qu'il était en préparation; n'a jamais été achevé à la fin de la guerre et a été acheté par le musée de la guerre à trieste, où il est encore.

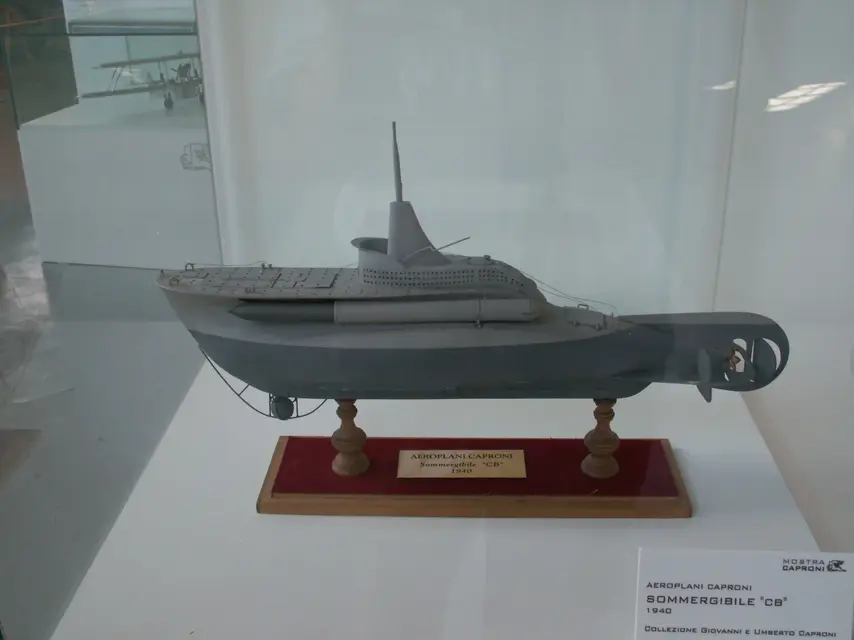

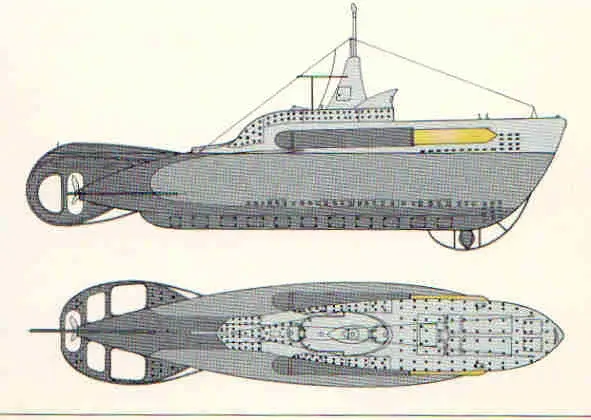

Caproni CB.JPG
