Fil de filetage et trous filetés dans le tableau

[reggio]

bonjour à tous, pour le scrupule, je pars en quotas marcof qui dit

.... je veux vous donner le bénéfice du doute :wink: pourquoi la fonction "recherche" dans le forum fonctionne comme de la merde et vous n'aurez pas trouvé encore neufte plusieurs tentatives avec des mots clés tels que "filetto, fil, vis..."

et je vous demande, vous les lignes manquantes des fils dans les masses de table (vues et sections) dessinés à la main, faire des notes, espérer que dans l'atelier ils l'indiviennent ou comment?

(en fait, parfois, sélectionner la vue de transparence dans le réglage de la table, le tailling show... mais je ne comprenais pas pourquoi et comment... :confuse



[maca75]

bonjour.
peut-être le problème dans la vue de section pourrait-il découler du fait que le croquis du plan de section ne « coupe » parfaitement le trou diamétralement (j'espère que vous avez compris ce que je veux dire . par exemple si vous faites une section partielle et ne définissez pas la bonne profondeur .
avez-vous même essayé de voir si vous définissez correctement les affichages -> montre des annotations ?
bonjour.
j'espère ne pas avoir accru vos doutes



[sampom]

dans le tableau, annotation > éléments du modèle dans la carte annexe active le bouton fil cosmétique.

salutations
marco:smile:

p.s. ces barres filetées ne doivent pas être coupées. langue:



[re_solidworks]

dans les assemblages, vous devez importer les annotations de gabarit pour insérer les threads, tandis que dans les parties les threads apparaissent par défaut.



[saracf]

Bonjour, je reprends cette discussion alors que je me retrouve avec un problème similaire,

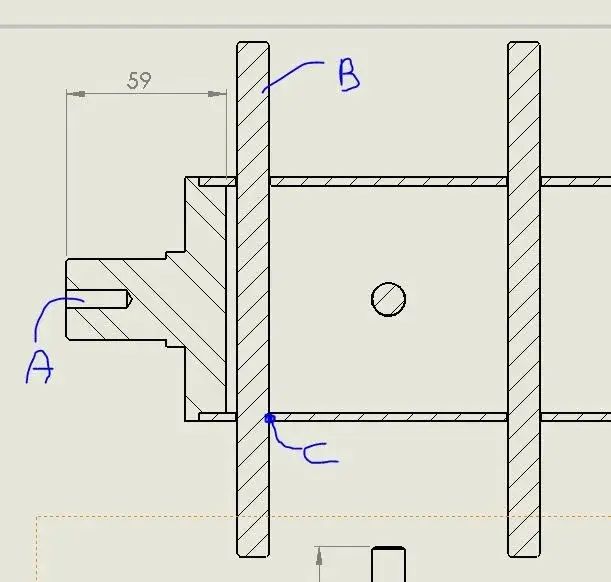

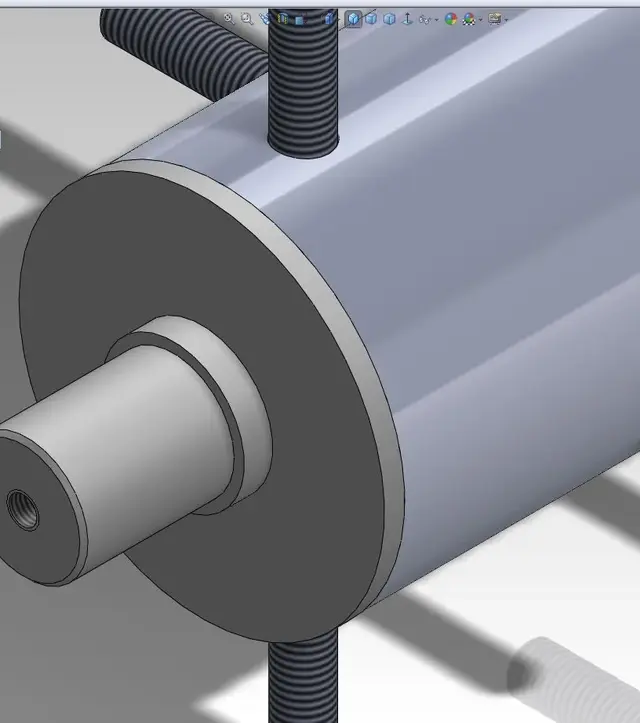

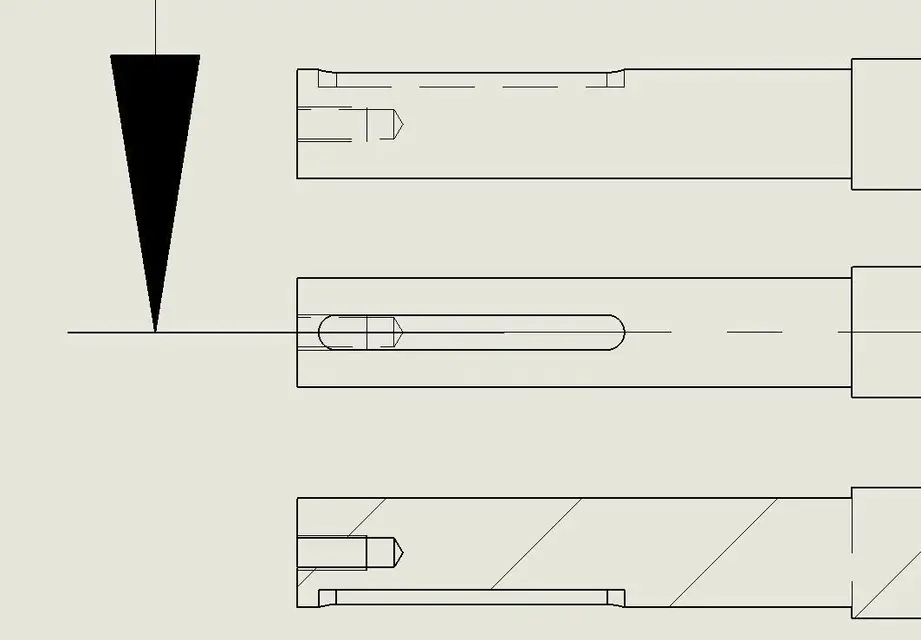

dans mon cas, j'ai un arbre qui en partie, dans sa mise sur la table montre les fils, tandis que si inséré dans un ensemble, sa table montre les fils seulement comme des trous.

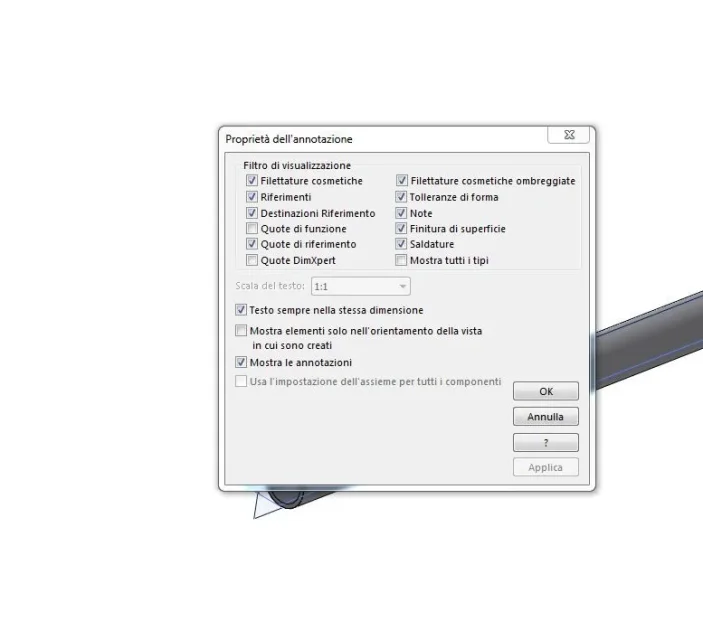

en ce moment, j'ai déjà surgi « coiffures cosmétiques » et « coiffures cosmétiques ombragées » partout où je pouvais (doc/detail options/propriétés - featuremanager/annotations/details) et je ne sais pas où chercher.

dans le tableau, annotation > éléments du modèle dans la carte Annexe active le bouton fil cosmétique.

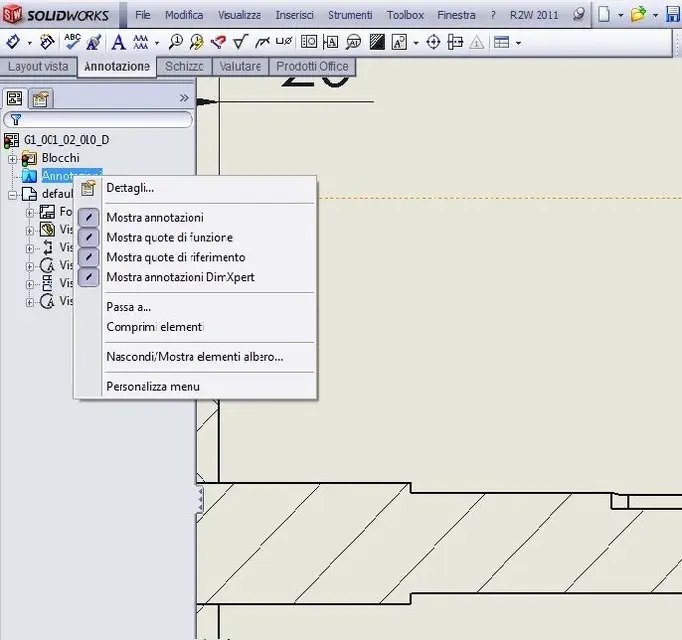

Je n'ai pas compris d'où ou comment vous arrivez à la table d'annotation pour activer le bouton de fil cosmétique, je dans les annotations de la table n'ont pas "éléments modèles", d'où je rayonne l'option que vous suggérez?

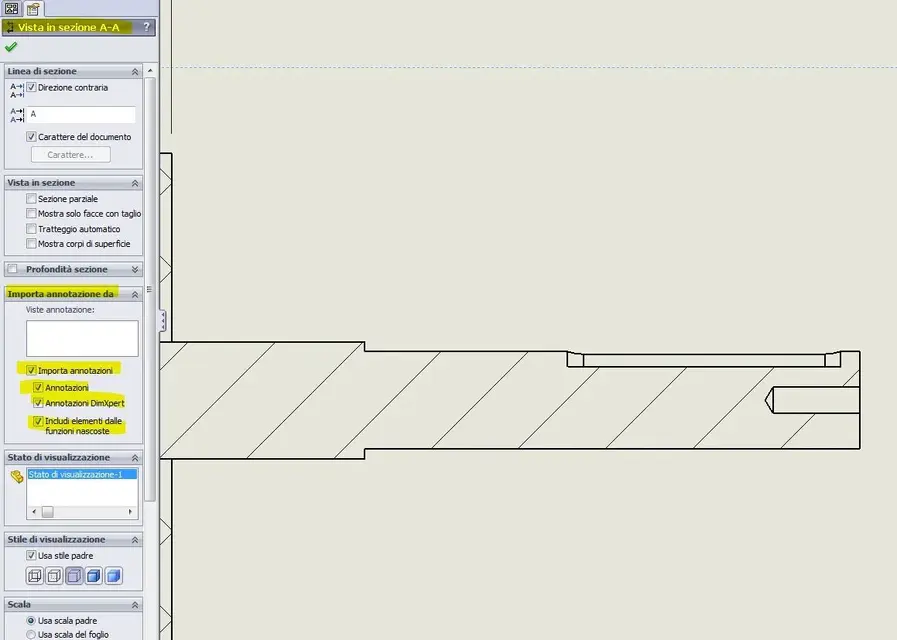

Dans les assemblages, vous devez importer les annotations de gabarit pour insérer les threads, tandis que dans les parties les threads apparaissent par défaut.

Je ne sais pas non plus comment le mettre en pratique, j'ai tout sélectionné dans des « annotations importantes », mais le résultat ne change pas, je suppose que ce n'est pas le bon endroit (en annexe), mais alors quel est le bon endroit pour obtenir des annotations?

Merci pour l'attention.



[saracf]

Je vous remercie !



[sampom]

dans le tableau, annotation > éléments du modèle dans la carte Annexe active le bouton fil cosmétique.

Je vous remercie !

Juste ce que j'ai dit, vous avez vu ?
Souris :



[Pablo]

Excusez-moi, mais quand j'insère un fil cosmétique d'un côté, en le créant à partir d'une norme existante, alors quand je mets sur la table, je ne devrais pas être en mesure de connecter le quota à ce fil de façon paramétrique? Y a-t-il un moyen que, en énumérant ce fil, le quota retourne la désignation exacte du fil? Je vous remercie !



[MassiVonWeizen]

Écoutez, les gars, écoutez...
http://www.cad3d.it/forum1/showthre...bero-filettato&p=318183&viewfull=1#post318183



[essebi]

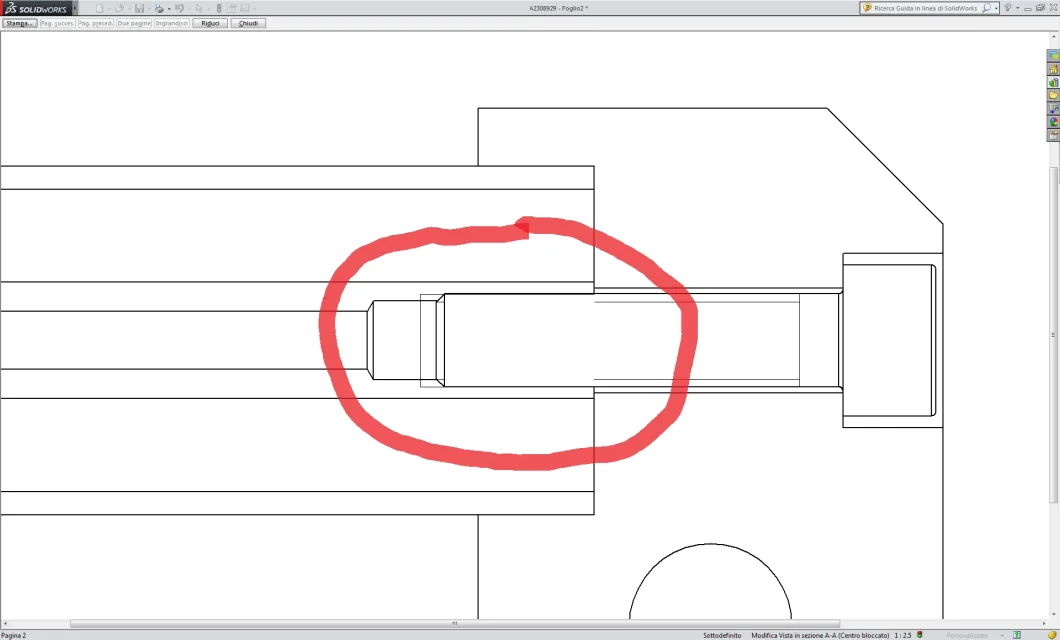

marquer ce problème que je ne peux pas éliminer: pourquoi la ligne de fil s'arrête et je ne vois pas la ligne de fil complet puisque la vis est exclue de la section?



[essebi]

Personne n'a répondu à mes doutes. Est-il possible que chaque fois que vous devez mettre en tavbola un ensemble avec des fils cosmétiques est un désordre ? ! !
le même problème de l'autre fois, supprimé les vis, régénéré les vues, a changé le composant de la boîte à outils de cosmétique à simplifié (vous avez encore vu le fil cosmétique dans la table... mah...) et encore cosmétique, comme il était... sans parler des fils cosmétiques sur les fils cachés. . . . Je pense que je ne peux même pas gérer l'algorithme "front line/hidden line" est une belle pièce... aucune productivité !



[weldox]

http://www.cad3d.it/forum1/attachment.php?attachmentid=29503&d=1349973325Je vous remercie !

Je dispense ce débat parce que je suis confronté à un problème que je ne comprends pas. . . .

Pourquoi je n'ai pas mis le bouton en surbrillance ? (sw 2015 sp 5.0)
Y a-t-il une condition pour laquelle elle est handicapée?

Merci beaucoup !
Maurice



[MassiVonWeizen]

en lisant le guide (en cliquant sur le point d'interrogation supérieur du gestionnaire de propriété que vous êtes tourné à la page intéressée) vous auriez eu la réponsehttp://help.solidworks.com/2016/italian/solidworks/sldworks/hidd_dve_insert_model_items.htm



[weldox]

Ok, merci. .

Puisque c'est le cas, savez-vous comment ajouter du fil cosmétique à ma section ?



[MassiVonWeizen]

vous devez le mettre dans la partie d'abord, avoir la visibilité des fils cosmétiques activés puis dans le gestionnaire de propriété de la vue changer la qualité d'ébauche à haute



[weldox]

un merci infini!! J'avais la qualité de la section mise à "brûler". .



[teseo]

Désolé, je me reconnecte, il ne me montre pas dans le fil ombragé j'ai essayé de plus en plus de fois de le supprimer pour enregistrer des fichiers etc mais aucune image allégo des options d'annotation...
Où ai-je tort ? ?

Je vous remercie.



[sampom]

dans la partie les annotations sont rendues visibles?



[teseo]

c'est un cadre qui vient du gabarit mais aujourd'hui, il m'a fait maudit ; puis solide écrasé et la magie est revenue à la place... .

Je laisse chaque commentaire...

Bonjour.



[SIMONE02]

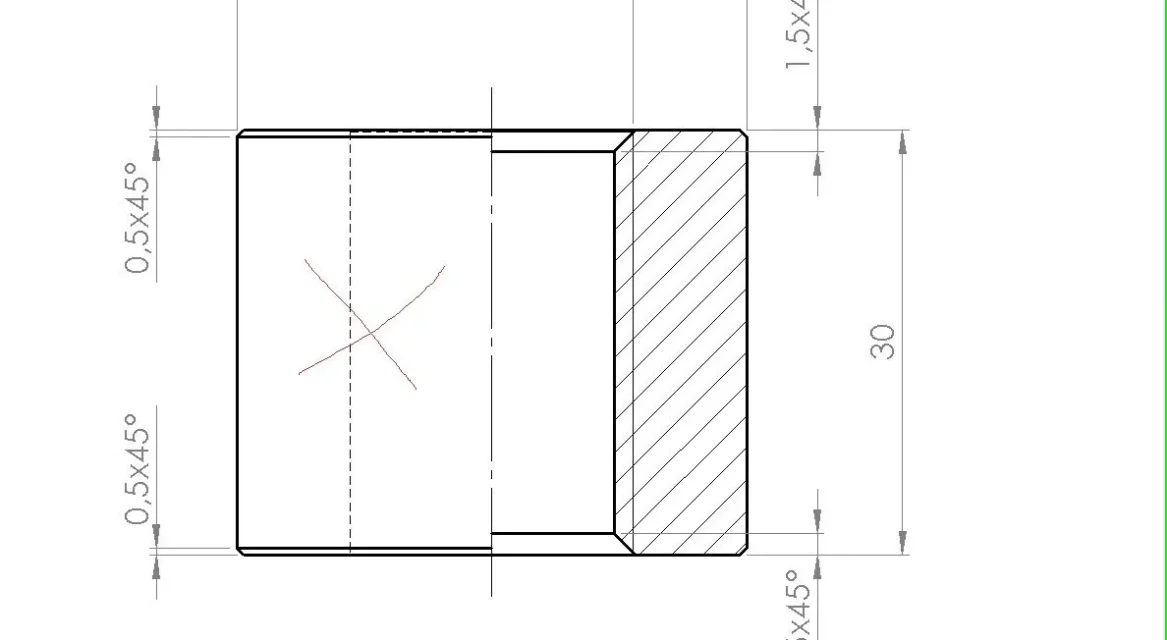

salut, sur une partie partielle d'un douille filetée je supprimerais le fil cosmétique dans toute la partie. Comment je peux l'enlever ? Si je me cache, ça enlève aussi la ligne de fil que je veux garder. . Je vous remercie.
