affichage de la pièce dans l'ombrage dans un ensemble de cadre filaire

[sma73]

Bonjour.
On m'a demandé, par ceux qui font des manuels, une drague avec des assemblages mécaniques où certains détails de la vue sont visibles.
On m'a demandé un fichier paramétrique et vectoriel.J'utilise Je crée 2.0l'idéal serait d'insérer une vue 3d dans le cadre filaire et d'afficher un particulier unique (ou plutôt plus particulier) dans l'ombrage.
J'ai seulement réussi à changer de couleur au détail, mais garder tout dans le cadre filaire... en effet, le particulier se distingue peu sur la vue.
J'ai proposé un simple jpg, mais n'ai pas aimé l'idée (activer le particulier dans l'assieme et utiliser le snippertool des fenêtres)...

Je voudrais éviter de dépasser les vues, ce qui pourrait créer de la confusion... surtout parce que le fichier sera pris par une personne qui sait comment utiliser très peu pour ajouter des notes...

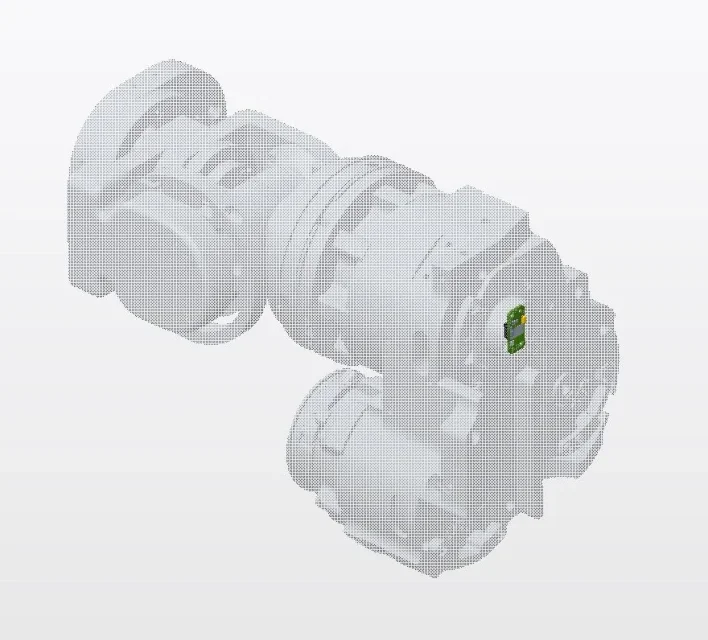

par exemple, voici ce que j'ai proposé avec le jpg:Je vous remercie.

bateau



[sma73]

En attendant J'ai réussi par vue menaçante à créer un style où je mettais le modèle ensemble dans "pas caché" et seulement quelques parties dans "l'ombrage"... mais je me frappe pour comprendre comment voir ce "style" dans la trombe...
:36_1_5 :



[nicksoft]

vous pouvez également utiliser la fonction de dessin "visualisation des composants" qui vous permet de sélectionner un et de le définir mat voilé, transparent voilé ou couleur utilisateur (sélectionne une couleur différente des lignes blanches normales et vous verrez qu'il est bien surligné)



[sma73]

vous pouvez également utiliser la fonction de dessin "visualisation des composants" qui vous permet de sélectionner un et de le définir mat voilé, transparent voilé ou couleur utilisateur (sélectionne une couleur différente des lignes blanches normales et vous verrez qu'il est bien surligné)

Oui, j'ai essayé, mais tu ne vois pas très bien... le maximum serait d'avoir l'ombrage...

sur le modèle que j'ai géré... Je fais un nouveau "style" et j'évite complètement le composant dans l'ombrage et le reste dans "pas caché"... Je dois juste réussir à le transférer...



[Parametric_Ozzy]

Je vais à la mémoire, mais la création et la gestion des styles avec les états combinés ne peuvent les faire qu'en mode partie/axieme, dans le drw le style d'affichage n'est pas pris en charge, mais peut-être que les choses ont changé mais douté parce que comme il a correctement écrit nicksoft vous devriez gérer au niveau du dessin différemment.
ainsi vous pouvez extrapoler le style comme jpg du style que vous créez dans l'environnement ensemble, mais il n'est pas vecteur. . . .
Mais j'ai un doute: vous avez écrit que vous avez été demandé par qui fait manuels un fichier paramétrique et vectoriel.
question 1: Qui les manuels est une personne qui travaille dans votre propre entreprise ou est un étranger?
question 2: Peu importe s'il est interne ou externe, a-t-il accès ou travaille avec creo?
Je vous pose ces questions parce que peut-être pour ce que vous faites il y a des solutions sur le marché beaucoup plus adaptées à ce genre de travail.
salutations



[sma73]

Bonjour, Ozzy, merci pour la réponse. .
Oui, la personne est dans la société... oui, il a accès à creo...
Si vous parlez d'Isodraw, je vous dis que je l'ai utilisé là où je travaillais avant... Je n'aime pas beaucoup ça. reste à régler.

Je viens d'être dans cette grande compagnie... Je n'ai pas envie de dicter des règles... ce qu'ils m'ont demandé d'essayer de le faire, sinon je dirai que ce n'est pas possible, et d'arranger avec un jpg non paramétrique.
