Conception des moules de découpe de feuilles (par étape)

[meccanicamg]

où je travaille je n'ai vu qu'un projet de moule avec un apprêt d'une épaisseur de 70 mm. . . .
...mais pour quoi ?
dans la formule il n'y a que la largeur et l'épaisseur des feuilles. . . .
largeur = 500 mm
épaisseur =5mm

Tu es connecté ? Combien de minkia est grand moule? 500x100000000000?
Quelle que soit la formule. toujours pense que vous avez un objet dans votre main, une vraie mécanique.

Donc, le moule avec 70 mm d'amorce de quelle taille était-il ? et quel matériel traite-t-il?

Je suis désolé, mais quel est votre travail ?



[Matricola_Gigi]

il avait des dimensions de 70 cm x 70 cm
4 formes par temps, feuille de 2 mm
Mise à jource que j'essaie de faire est de 500 mm de large et 800 mm de long



[meccanicamg]

il avait des dimensions de 70 cm x 70 cm
4 formes par temps, feuille de 2 mm
Mise à jource que j'essaie de faire est de 500 mm de large et 800 mm de long

celui du départ n'est pas si grand. probablement pour la parole en tôle de 2 mm il est préférable de garder l'amorce mince. Les chiffres sont probablement bien distribués et les poinçons sont grands.

Si vous avez tant de petits poinçons, vous n'avez pas la certitude de la pénétration simultanée et donc vous devez pousser dur pour garder la feuille plat à couper.

Cependant, il pourrait être raisonnable pour le 700x700 une amorce de 100/120 mm et pour votre 500x800 il pourrait faire 80/100 mm sens.

puis je répète, si vous avez 20 poinçons de diamètre 16mm et le passage dans la Premiere est 16 +0,3/+0,5 peut être comme un choix pour faire un apprêt plus rigide et donc plus souvent. Sinon, je dois élargir le trou, mais si c'est un guide, je ne peux pas l'agrandir, donc vous devez épaissir l'amorce.

Comme vous le voyez, cela dépend toujours de la façon dont le moule est fabriqué.



[Matricola_Gigi]

pour le jeu de punzone/premilamiera Je m'en tiens au manuel qui dit +0.02 par côté.. .



[meccanicamg]

pour le jeu de punzone/premilamiera Je m'en tiens au manuel qui dit +0.02 par côté.. .

juste que vous le faites si précisément ....meilleur pour faire une grande épaisseur d'amorce si vous ne voulez pas fermer sur la tige de piqûre...



[Matricola_Gigi]

Compris.
dans les figures précédentes (punzoni et premilamiera), avec ses formules, il semble que le bandeau des yeux soit encore plus souvent que le premier ministre... Vraiment ?



[meccanicamg]

Compris.
dans les figures précédentes (punzoni et premilamiera), avec ses formules, il semble que le bandeau des yeux soit encore plus souvent que le premier ministre... Vraiment ?

le support d'épingle doit donner une orientation absolue du poinçon et porter les bosses. le premier ministre guide la traduction. Il se pourrait que le support de broche soit plus cher que l'amorce mais dépend des géométries et des efforts de coupe. pour qu'il puisse être tout et son contraire.



[Matricola_Gigi]

Même s'il y a le support d'épingle, pour plus de sécurité, pouvez-vous fixer les poinçons à la plaque supérieure avec des vis ?



[meccanicamg]

Même s'il y a le support d'épingle, pour plus de sécurité, pouvez-vous fixer les poinçons à la plaque supérieure avec des vis ?

si vous le faites, il devient trop rigide et expire tout



[meccanicamg]

Même s'il y a le support d'épingle, pour plus de sécurité, pouvez-vous fixer les poinçons à la plaque supérieure avec des vis ?

vous pouvez avoir des problèmes de géométrie parce que la température déforme tout. Alors comment ça "plus sûr" ? Soudez tout ce que vous êtes là... non ?



[rinato]

vous pouvez avoir des problèmes de géométrie parce que la température déforme tout. Alors comment ça "plus sûr" ? Soudez tout ce que vous êtes là... non ?

... ne lui mettez pas d'idées étranges dans la tête...



[meccanicamg]

... ne lui mettez pas d'idées étranges dans la tête...

HAHHAHAHHA J'espère que vous comprenez que c'était ironique le discours pour souder tout.
Cependant, en mécanique, il est physiologique que les organes doivent avoir le «fusible» et donc pouvoir s'enregistrer automatiquement selon l'opération. d'autres organes, tels que les charpentiers, sont généralement rigides ou indéformablement rigides ou incrustés sans compromettre la machine.



[rinato]

Je comprends, je suppose aussi que gigi, mais pour scrupule. . . .



[Matricola_Gigi]

Y a-t-il une proportion pour la hauteur des plaques durs des poinçons et des têtes des poinçons dans le porte-pochon?
Est-ce ainsi que ces éléments doivent être répartis dans la hauteur du bandeau des yeux?



[meccanicamg]

Y a-t-il une proportion pour la hauteur des plaques durs des poinçons et des têtes des poinçons dans le porte-pochon?

Est-ce ainsi que ces éléments doivent être répartis dans la hauteur du bandeau des yeux?

Je ne comprends rien.
J'essaie toujours de te répondre. Les plaques durs sont dimensionnelles pour résister à la pression de compression spécifique. vous faites des tailles et des épaisseurs pour une application unique. Il n'y a pas de proportion empirique.



[Matricola_Gigi]

Ce n'est pas ma niente capito.

Y a-t-il une valeur minimale?



[meccanicamg]

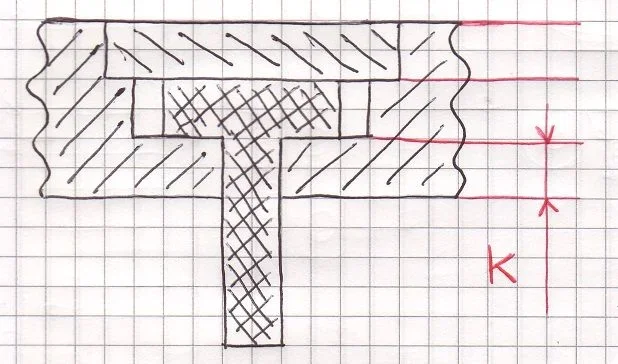

Voir la pièce jointe 39826Y a-t-il une valeur minimale?

pour les poinçons ordinaires de coiffure ronde est tenu k environ 1 ou 1,5 fois le diamètre du poinçon, juste pour le garder dans le guide correctement, comme pour la règle branzine....stesa.



[Matricola_Gigi]

toujours sur le support d'épingle, ou mieux sur sa fixation: Serait-il préférable de le fixer à la plaque supérieure avec des vis du bas au haut ou du haut au bas?



[meccanicamg]

toujours sur le support d'épingle, ou mieux sur sa fixation: Serait-il préférable de le fixer à la plaque supérieure avec des vis du bas au haut ou du haut au bas?

C'est pareil. ne modifie que le confort du côté démontage pour l'entretien



[Matricola_Gigi]

C'est pareil. ne modifie que le confort du côté démontage pour l'entretien

car le côté démontage est égal, mais s'ils vont de haut en bas, la plaque supérieure n'est pas "buquée" et il y a des difficultés pour fixer le support de presse?
