Bonjour tout le monde,
J'ai un problème avec la table de famille d'un motif concernant la rondelle et la vis de noix. ci-dessous j'essaie d'expliquer le problème

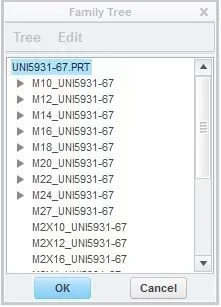

chacun des trois éléments mentionnés ci-dessus, nommé sous le nom de la législation de référence, est un fichier partiel à l'intérieur duquel j'ai créé les différentes variantes par forme et taille à partir de sa règle uni. (voir fig. a pour plus de précisions).

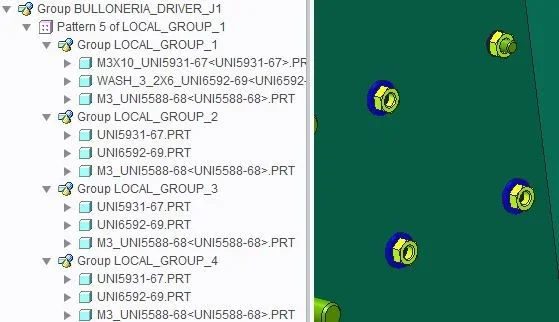

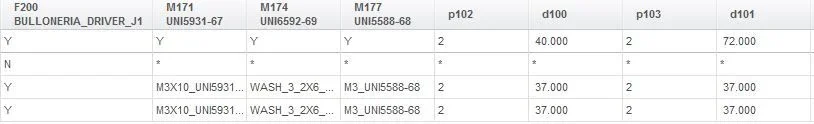

maintenant j'ai un ensemble "père" composé de divers éléments soudés ensemble. sur l'un d'eux, j'ai des trous disposés sur le dessus d'un polygone créé avec une caractéristique de motif. sur un des trous j'ai effectué l'assemblage d'une vis, d'un écrou et d'une laveuse, pour chaque élément j'ai choisi l'élément père de chaque table familiale. après qui j'ai créé un groupe de ces trois éléments et fait pour moi un modèle pour recréer l'assemblage aussi sur les autres trous. Enfin, pour cette fonctionnalité, j'ai créé un groupe pour tout appeler comme je voulais (figure-b). Par conséquent, sur l'axe de l'opération sur laquelle j'ai effectué l'assemblage des boulons, je rappelais dans la table de famille les éléments suivants (fig.-c):
-)le groupe de fonctionnalités_bulloneria_driver_j1
-) les paramètres du motif 5 du groupe local_1 (quantité et hauteur)
-) les trois composantes dans local_group_1
ce faisant, j'espérais avoir les bons paramètres pour varier les types d'écrous et de boulons dans les différentes versions de l'assemblage sur lequel j'ai effectué l'assemblage
Ce qui se passe (fugura-d) c'est que quand je vais choisir des vis et boulons d'écrou sur le local_group_1 via la commande de remplacement, je suis une mise à jour partielle et aléatoire sur les autres éléments des autres groupes locaux créés par motif.
Quelqu'un pourrait expliquer pourquoi ? J'ai également essayé de refaire la procédure ex-novo en pensant à un bug au moment de la création de la fonctionnalité.
l'habitude me fait aussi ailleurs (j'ai appliqué la méthodologie habituelle aussi dans d'autres points du projet)
Merci beaucoup.
J'ai un problème avec la table de famille d'un motif concernant la rondelle et la vis de noix. ci-dessous j'essaie d'expliquer le problème
chacun des trois éléments mentionnés ci-dessus, nommé sous le nom de la législation de référence, est un fichier partiel à l'intérieur duquel j'ai créé les différentes variantes par forme et taille à partir de sa règle uni. (voir fig. a pour plus de précisions).
maintenant j'ai un ensemble "père" composé de divers éléments soudés ensemble. sur l'un d'eux, j'ai des trous disposés sur le dessus d'un polygone créé avec une caractéristique de motif. sur un des trous j'ai effectué l'assemblage d'une vis, d'un écrou et d'une laveuse, pour chaque élément j'ai choisi l'élément père de chaque table familiale. après qui j'ai créé un groupe de ces trois éléments et fait pour moi un modèle pour recréer l'assemblage aussi sur les autres trous. Enfin, pour cette fonctionnalité, j'ai créé un groupe pour tout appeler comme je voulais (figure-b). Par conséquent, sur l'axe de l'opération sur laquelle j'ai effectué l'assemblage des boulons, je rappelais dans la table de famille les éléments suivants (fig.-c):
-)le groupe de fonctionnalités_bulloneria_driver_j1
-) les paramètres du motif 5 du groupe local_1 (quantité et hauteur)
-) les trois composantes dans local_group_1
ce faisant, j'espérais avoir les bons paramètres pour varier les types d'écrous et de boulons dans les différentes versions de l'assemblage sur lequel j'ai effectué l'assemblage

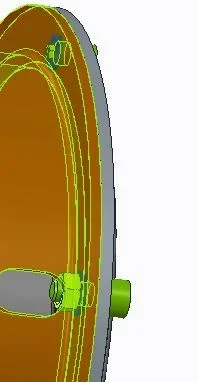

Ce qui se passe (fugura-d) c'est que quand je vais choisir des vis et boulons d'écrou sur le local_group_1 via la commande de remplacement, je suis une mise à jour partielle et aléatoire sur les autres éléments des autres groupes locaux créés par motif.
