design spécial avec sous-cadres

[daaninone]

de la partie où vous mettiez le chariot mais vous avez une partie de la figure, cela signifierait faire un chariot qui fonctionne sous le plan de fermeture de moule.
Je me sens compliqué et cher.
Mais peut-être que je n'ai pas compris ton idée.

Exactement. Je pourrais créer une carrière d'en bas ou un report d'en haut pour insérer le chariot.



[TECNOMODEL]

Ça ressemble à une complication.
vous devez également créer un retard dans l'ouverture du panier et une avance dans la fermeture par rapport à l'autre, tout travail supplémentaire qui coûte.



[TECNOMODEL]

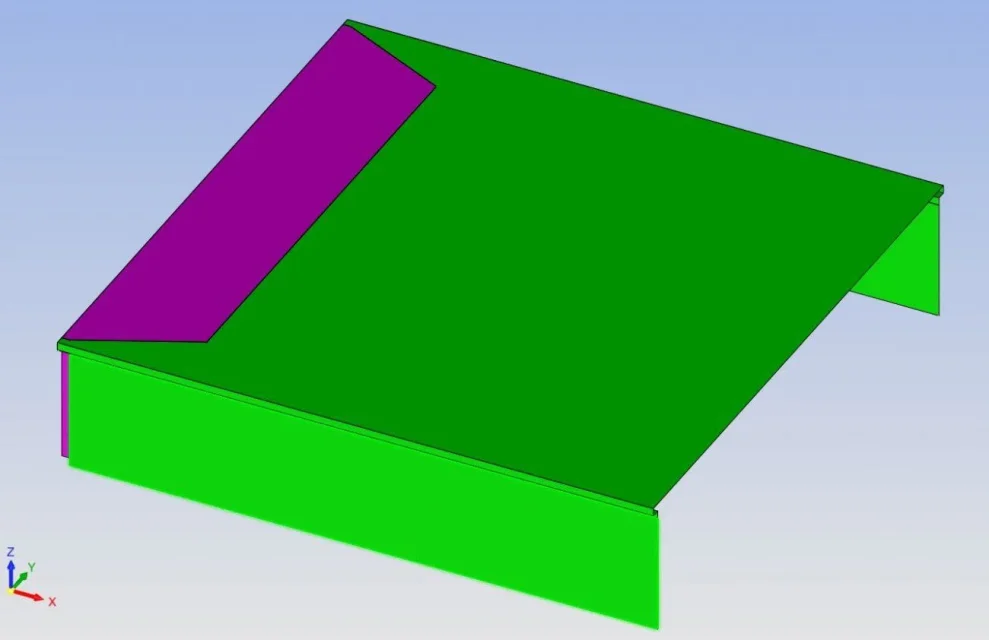

Mon idée serait ceci, très schématique. . . .en vert le chariot qui fournit avec un bouchon incliné normal, en fuchsia la serviette qui mène avec un ressort.
le chariot, à la fin de son coup de fermeture, met en place la serviette.



[daaninone]

Mon idée serait ceci, très schématique. . . .Voir la pièce jointe 51450en vert le chariot qui fournit avec un bouchon incliné normal, en fuchsia la serviette qui mène avec un ressort.
le chariot, à la fin de son coup de fermeture, met en place la serviette.

très fonctionnel . mais je dois couper sur la partie du subsquadro parce que la partie supérieure verte du chariot est pleine.



[TECNOMODEL]

Je ne vois pas ce que tu veux dire.



[Meteor02]

pour la façon dont je le vois avec 1 fil de piston les 2 tiges qui créent les escadrons sous les côtés et avec un chariot libre la partie avant.



[TECNOMODEL]

J'avais 5 minutes libres et j'ai regardé dans la pièce bien, je n'ai vu que maintenant qu'il n'est pas possible d'extraire un chariot du côté où les deux fouilles longitudinales commencent parce qu'au-dessus il y a du matériel qui empêcherait l'extraction de la pièce.
Je commence à penser que ce morceau n'est pas faisable.
Comment ça va ?



[daaninone]

J'avais 5 minutes libres et j'ai regardé dans la pièce bien, je n'ai vu que maintenant qu'il n'est pas possible d'extraire un chariot du côté où les deux fouilles longitudinales commencent parce qu'au-dessus il y a du matériel qui empêcherait l'extraction de la pièce.
Je commence à penser que ce morceau n'est pas faisable.
Comment ça va ?

J'ai changé le projet une autre priorité pour le moment dès que je vous ramène. Je vous remercie.

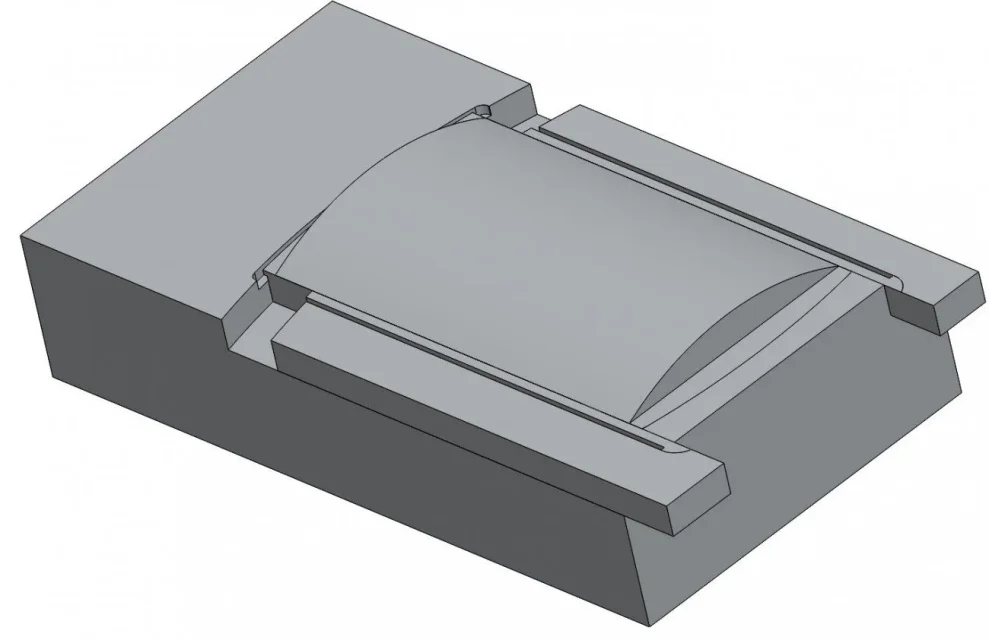

Cependant il est possible, pour le mouvement 1 vous devez déplacer seulement le côté le centre est plein et reste fixe. image en dessous de la femelle



[TECNOMODEL]

reste toujours la partie au-dessus des deux dents latérales qui empêche l'extraction de la pièce.
Et tu dois encore bouger la dent avant.



[Mirror]

contrôler une chose:

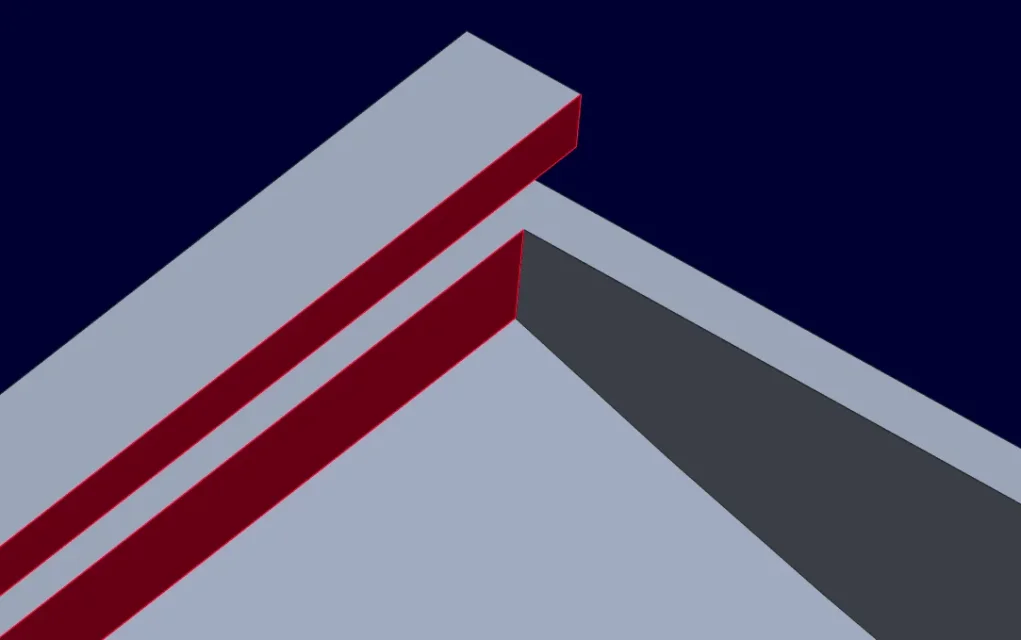

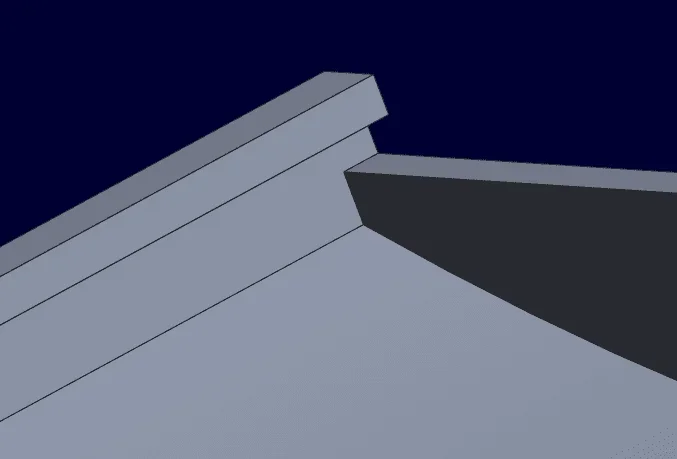

Êtes-vous sûr que la géométrie dans la photo 1 est ce que vous avez attaché, et que ce n'est pas comme dans la photo 2?

sur la photo 2, les surfaces rouges sont alignées sur le même plancher

sur la photo 1, cette géométrie ne le fait même pas si vous pleurez en araméen, Je suis désolé..



[TECNOMODEL]

contrôler une chose:
Êtes-vous sûr que la géométrie dans la photo 1 est ce que vous avez attaché, et que ce n'est pas comme dans la photo 2?

sur la photo 2, les surfaces rouges sont alignées sur le même plancher

sur la photo 1, cette géométrie ne le fait même pas si vous pleurez en araméen, Je suis désolé..

Je suis d'accord.



[daaninone]

contrôler une chose:
Êtes-vous sûr que la géométrie dans la photo 1 est ce que vous avez attaché, et que ce n'est pas comme dans la photo 2?

sur la photo 2, les surfaces rouges sont alignées sur le même plancher

sur la photo 1, cette géométrie ne le fait même pas si vous pleurez en araméen, Je suis désolé..

La pièce est comme dans la photo 2 vous avez tout à fait raison, dans les eaux usées du courrier je n'ai pas rempli ce plan, je demande pardon, puis pour me faire pardonner je vous offre du café.



[Mirror]

La pièce est comme sur la photo 2 vous avez parfaitement raison, dans les eaux usées du courrier je n'ai pas rempli ce plan, je demande pardon, puis pour me faire pardonner je vous offre du café.

nous sommes toujours dans le domaine de la pornographie du moulage, mais maintenant la pièce pourrait être réalisée avec 2 mouvements verticaux (en haut et en bas) et un chariot perforé longitudinal dans la partie centrale dans lequel insérer le mouvement vertical en bas.

Je me demande si j'ai dit un garçon.



[Meteor02]

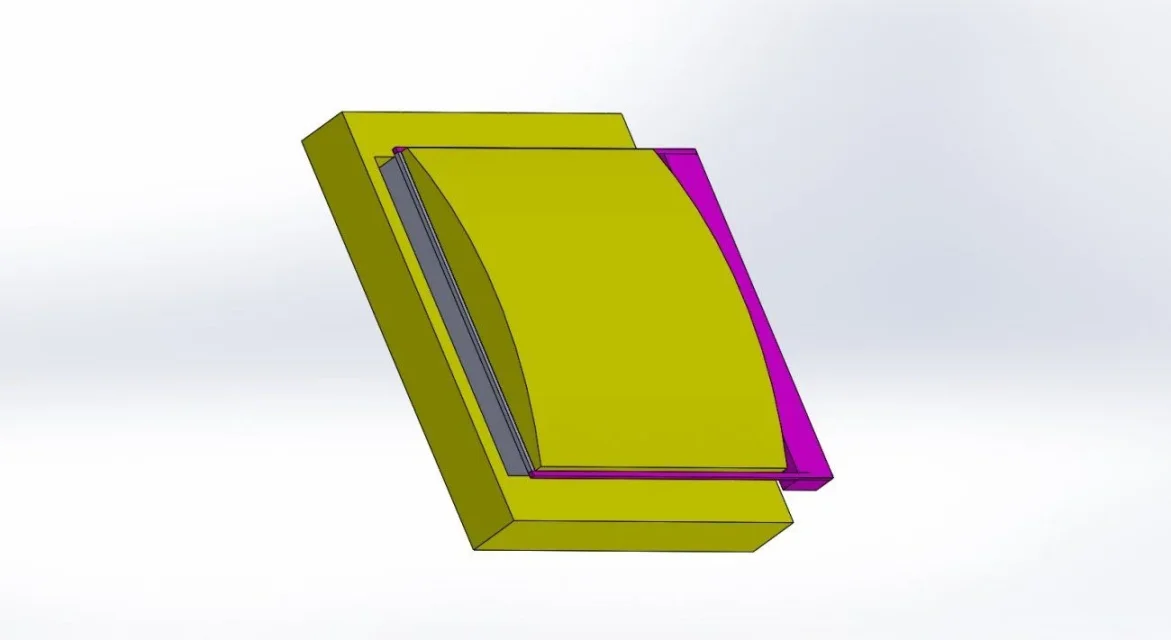

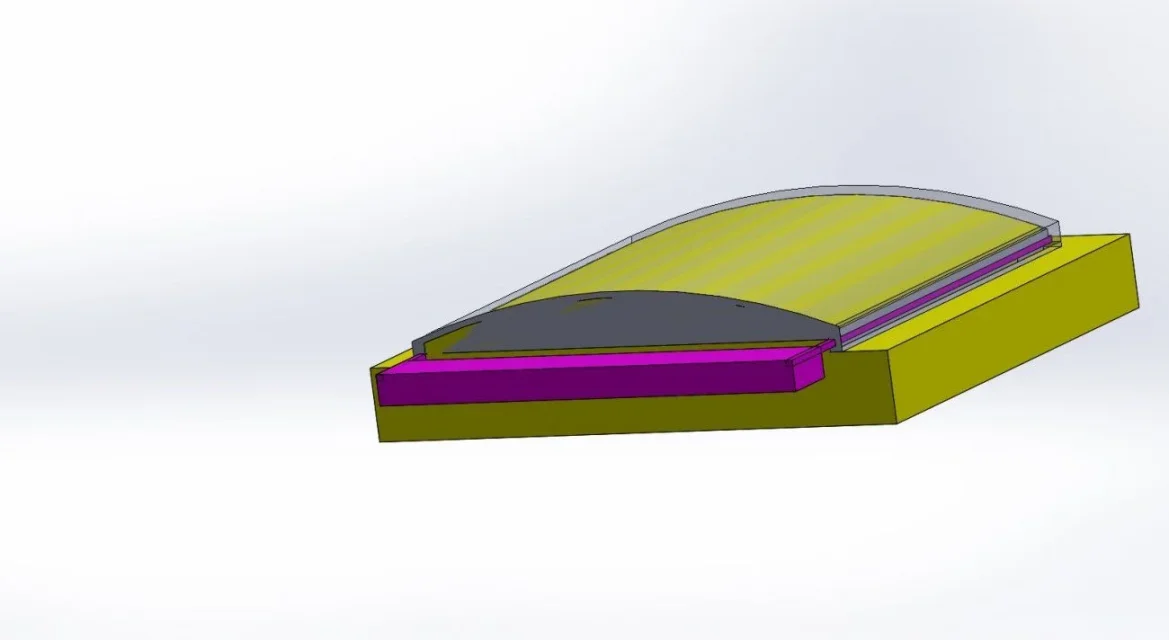

J'ai eu un peu de temps, je l'ai vu ainsi, chariot violet défile les 2 épingles latérales et avec le chariot gris libre la partie avant
