Exportation de DXF

[Marcross91]

Bonjour à tous,

Je ne suis pas un concepteur mécanique, mais un fan de programmation.

J'ai écrit un programme c# qui reçoit en entrée un fichier dxf mécanique avec citation, détecte seulement les quotas et les tolérances et pour chacune de ces entités:
- ajoute un leader à côté du quota pour l'identifier
- insère le quota dans un fichier Excel
Il génère ainsi un rapport dimensionnel pour la salle méthylologique dans laquelle je travaille.

le programme fonctionne bien avec autocad, mais le problème est que là où je travaille, j'ai attrapé v6, qui n'insère pas les citations comme des dimensions, mais les brise en polylinee.

la question est : y a-t-il un moyen d'exporter un fichier créé avec catia v6 au format dxf, qui, une fois ouvert en autocad, reconnaît les citations comme des dimensions et non comme des polylines ?

grâce à toute votre patience



[falonef]

Bonjour.
essayer d'entrer dans les paramètres du chat pour dxf et déclarer les lignes comme entités et non comme polylines



[falonef]

Bonjour à tous,

Je ne suis pas un concepteur mécanique, mais un fan de programmation.

J'ai écrit un programme c# qui reçoit en entrée un fichier dxf mécanique avec citation, détecte seulement les quotas et les tolérances et pour chacune de ces entités:
- ajoute un leader à côté du quota pour l'identifier
- insère le quota dans un fichier Excel
Il génère ainsi un rapport dimensionnel pour la salle méthylologique dans laquelle je travaille.

le programme fonctionne bien avec autocad, mais le problème est que là où je travaille, j'ai attrapé v6, qui n'insère pas les citations comme des dimensions, mais les brise en polylinee.

la question est : y a-t-il un moyen d'exporter un fichier créé avec catia v6 au format dxf, qui, une fois ouvert en autocad, reconnaît les citations comme des dimensions et non comme des polylines ?

grâce à toute votre patience

Il y a peu de temps, j'ai ouvert ces deux postes :https://www.cad3d.it/forum1/threads/sostituzione-del-software-qa-report.55152/
https://www.cad3d.it/forum1/threads/ballooning-tool.55163/#post-433024J'aimerais voir votre émission.
Pourriez-vous me rendre disponible des photos et un fichier de rapport à titre d'exemple ?



[Marcross91]

Merci Falonef pour votre réponse,

Je travaille ce soir. Je devrais pouvoir vous envoyer des photos.
mais bien sûr le rapport excel est personnalisable en fonction des besoins et des préférences.
Pour l'instant, le programme ne fonctionne qu'avec dxf 2ds autocad-made où une mise en page est ajoutée appelée "balons" où les leaders sont placés avec des numéros de référence.
Bien sûr, il est en développement, donc il y aura des lacunes.

Je ne sais pas comment l'utiliser, mais il utilise la r&d où je travaille, version 6.
Je vais faire des preuves...

Je vous remercie.
Mars



[falonef]

Bonjour.
Pouvez-vous bien poster les exemples ?



[Marcross91]

Bonjour.

Désolé pour le retard. .

fichier allego & #160;:

- "Tribunal" est le dossier dont je sors
- "dessin balooné" est le dossier avec les leaders
- "Mesures de fichier" est le rapport personnalisable pour plaire

les conseils sont bien acceptés =)

mais je n'ai pas encore trouvé de solution avec catia ='(



[falonef]

Mais avez-vous vérifié les options que je vous ai dites ?



[falonef]

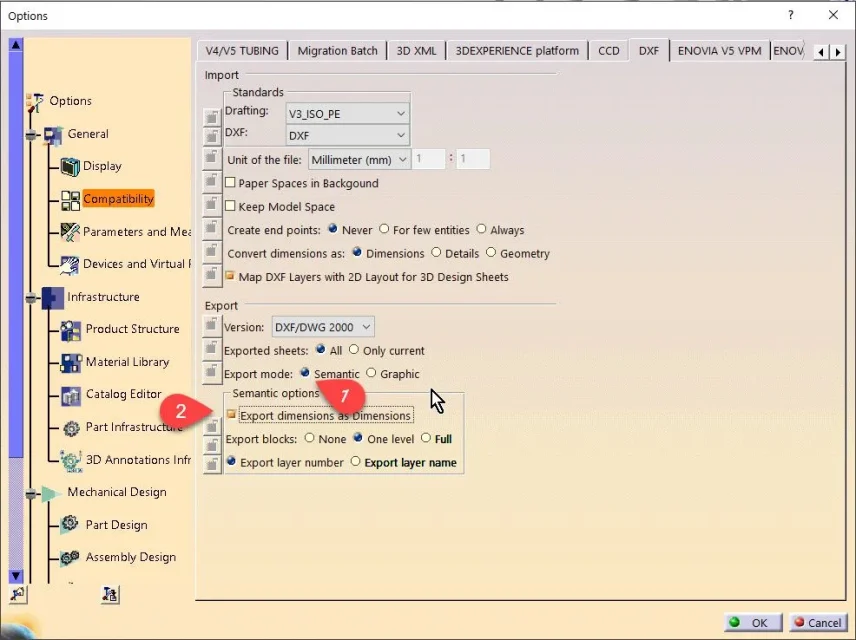

les options dans catia v5, dans 3dexpérience doivent être les mêmes:



[Marcross91]

Bonjour, merci.

mais ça ne marche que pour la taille...

non pour les tolérances (qui sont des tolérances géométriques gd&t), celles-ci sont exportées en blocs

Tu sais quelque chose ?



[falonef]

Essayez d'activer les blocs d'exportation > option complète.
Me le dire ?



[Marcross91]

Rien... ça ne marche pas. J'ai essayé à la fois plein et aucun et un niveau.
Les tolérances restent des blocs.

Si je ne trouve pas de solution, je dois travailler sur les blocs, mais ça me prendra beaucoup de temps.



[falonef]

prova anche con export mode > graphique



[Marcross91]

Bonjour.

Je ne peux rien faire, mais peut-être que j'ai trouvé un moyen de le faire en explosant le bloc. J'ai remarqué que les symboles des tolérances générales de gdt, à l'aide de la case sémantique puis plein, sont exportés non pas comme polylines mais comme texte avec style de police "gdt". intercepter dans le fichier dxf l'écriture de gdt devrait pouvoir intercepter toutes les tolérances présentes dans le dessin.
J'ai déjà fait des tests rapides et ça semble fonctionner... Je vous tiens au courant



[falonef]

courrier électronique ??



[Marcross91]

Merci de votre inquiétude,

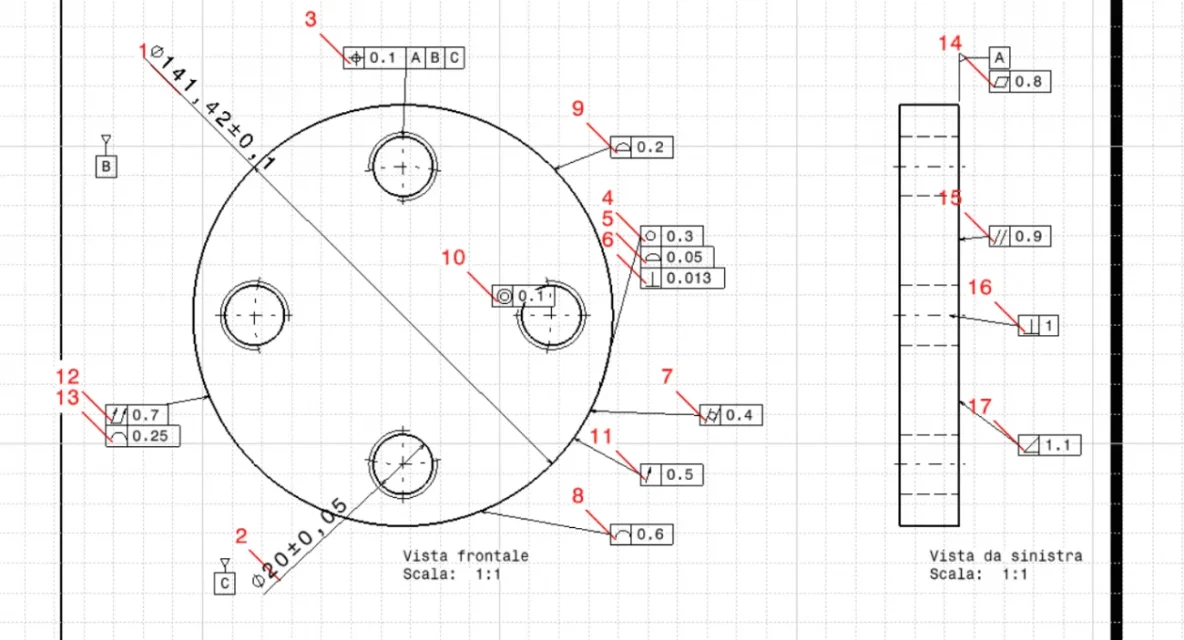

Les références fonctionnent aussi avec Catia (voir image) Je dois simplement changer le code du rapport.



[mamobono]

Bonjour.

fichier allego & #160;:

- "Tribunal" est le dossier dont je sors
- "dessin balooné" est le dossier avec les leaders
- "Mesures de fichier" est le rapport personnalisable pour plaire
♪

Je vous ferai mes compliments.
un programme comme celui dont je rêve,
Je passe de proewf4 à dwg / dxf puis à la main tout le reste



[falonef]

Pouvez-vous poster une image du rapport pour cet exemple?



[Marcross91]

Je vous ferai mes compliments.
un programme comme celui dont je rêve,
Je passe de proewf4 à dwg / dxf puis à la main tout le reste

Merci Mamobono,
Je ne suis qu'un fan de programmation, j'ai fait un cours c# et de rejoindre le profit au littéral j'ai essayé de créer un programme qui était bon avec mon travail =)
Pour l'instant, jusqu'à ce que je finisse, on fait tout à la main de toute façon.



[Marcross91]

Pouvez-vous poster une image du rapport pour cet exemple?

Bonjour, Falonef,
Malheureusement, le temps est une ressource qui, à peine, je pense et j'espère mettre en œuvre l'écriture du rapport compatible catia cette semaine



[falonef]

J'attends avec impatience.
Ce serait mieux d'avoir quelque chose mercredi matin ?
