Exportation de DXF

[Marcross91]

Me voilà.

Excusez-moi, j'installe les dernières choses, mais avoir du temps libre est difficile.

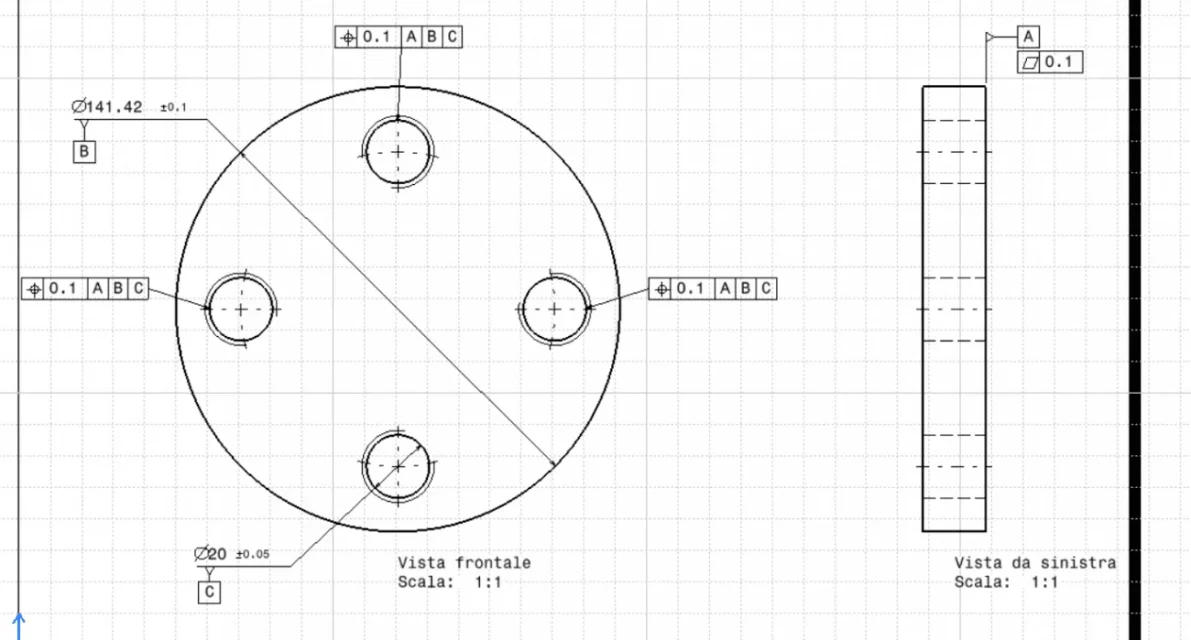

Voici un exemple complet avec catia.

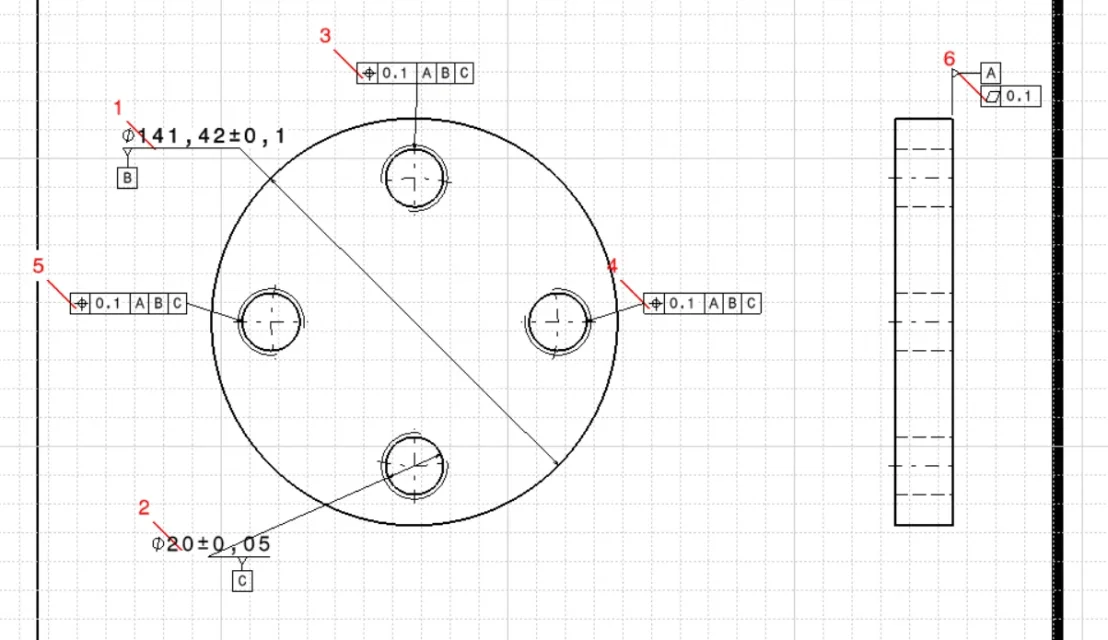

de la conception initiale le programme me donne automatiquement la balle et le rapport.
Évidemment, comme on l'a déjà dit, le rapport est vague, mais personnalisable.

Merci pour le soutien pour l'instant.



[falonef]

Bonjour.
Félicitations pour le travail accompli.

améliorations:
dans le rapport, vous devriez avoir deux autres colonnes:
une avec la valeur minimale du contingent calculé avec la tolérance la plus basse.
une seconde avec le quota calculé avec la plus grande tolérance.

questions:
comment les valeurs sont-elles interprétées dans les signes de rugosité?
Si vous ajoutez du texte, pouvez-vous aussi l'ajouter dans le rapport?

Considérez-vous également les tolérances générées dans le cartilage pour les quotas sans tolérances?

Pouvez-vous aussi traiter les angles?
des threads comme des interprètes (par exemple m4x15)?

les tolérances comme h8, g6 comment les traitez-vous?

Les éléments répétitifs (modèle) ne devraient être cités qu'une seule fois, mais le système devrait reconnaître que le contingent est valide pour d'autres occasions sur le tirage.

Voilà quelques-unes des questions que je me pose actuellement, à savoir que je cherche une alternative au rapport qa.

Peut-être pouvez-vous vous inspirer pour améliorer votre outil.

Comment l'interfacez-vous avec v5 ou 3de cat ?
Avez-vous besoin d'installer quelque chose ?

en tout cas bon travail.
