Assonométrie monométrique

  • Auteur du sujet Auteur du sujet Takeda
  • Date de début Date de début
... cependant je mentionne l'accouchement que le professeur a fourni... "dessin, avec des mesures pour plaire, la projection orthogonale, la section et l'asonométrie monométrique de la figure "t" jointe "
Mais le professeur ne veut que le 2d ? Pas de 3D ? Vous ne comprenez pas bien.
Nous dessinons tout strictement en 2d ... comme si nous dessinions sur du papier (l'ancienne façon).

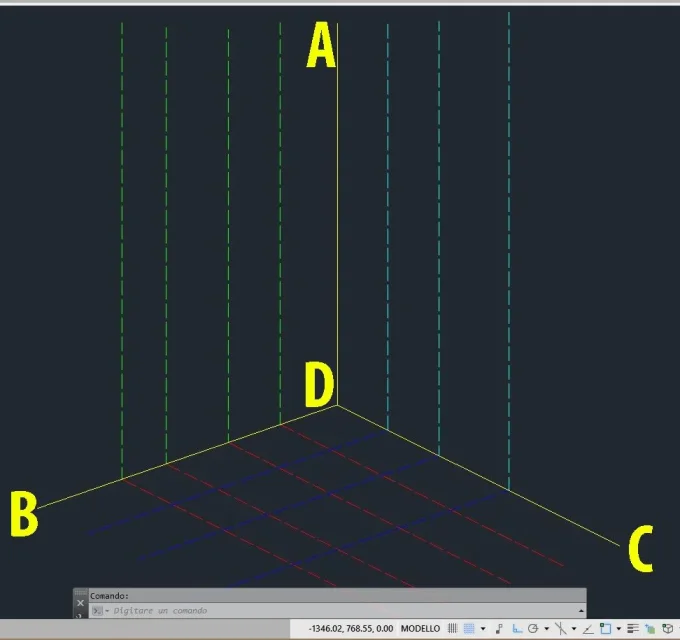

dessine les axes de 3 xyz. Aidons avec l'image que j'ai postée ci-dessous. J'appuie que j'appartiens à l'ancienne école donc je fais grand usage du clavier). par clavier tapez la commande "snap" et appuyez sur Entrée. immédiatement après les prix r et ensuite envoyer le nouveaument (r stà per rotation... dans la commande snap vous ne verrez pas le r mais le frotter, qui est tellement là). la commande snap avec l'option r vous demandera un point, vous donnez le point b, puis il vous demandera un deuxième point et vous donnez le d (utilisez le point de fin lorsque vous sélectionnez ces points). à ce point, le curseur s'alignera sur la ligne b-d. cela vous servira à suivre les lignes qui commencent à l'axe d-c parallèle à l'axe b-d.
fini de suivre les lignes (dans l'image sont de couleur bleue) en arrière de la commande snap avec l'option r, en sélectionnant les points c et d cette fois tire tout de l'axe b-d parallèle à l'axe d-c.
Et donc la plante est dessinée.
maintenant nous retournons le curseur comme il était avant de taper snap, r, et taper 0.0 (zéro virgule zéro) en envoyant et encore 0 comme angle. le curseur reviendra comme initialement.
maintenant dessine toutes les lignes verticales, reproduisant le design. les sommets du solide seront identifiés par l'intersection de 3 lignes. il suffira de faire les rotations appropriées du snap (comme indiqué ci-dessus) pour tirer toutes les lignes dont nous avons besoin pour localiser les solides.
Ils m'ont appris à faire ça. Je ne pense pas qu'on va changer aujourd'hui.
De toute façon, tout est nécessaire pour s'entraîner...


Pièces jointes

  • 5.jpg
    60.9 KB · Affichages: 4
Je me dissocie complètement de ce que tu écris.
C'est une façon barbare d'utiliser autocad. en autocad 2d vous dessinez 2 projections, puis copie et rotation l'un d'eux dessine le troisième.
Je veux voir comment faire un design complexe, comment ça pourrait être un wagon ou un bâtiment, faire des projections avec des demi-cercles. . . .
Oui, pourquoi alors à ce qui est réduit l'exercice en question, conçu tout en 2d? Il est réduit à une série de lignes à dessiner avec la rotation des snaps. C'est très simple.
C'est toujours la pratique, mais pour ceux qui approchent l'autocad pour la première fois, il peut être ininspirant car utilisé de cette façon, il semble que l'autocad ne veut pas répondre aux besoins du concepteur.

Dernière édition:
Bonjour.
takeda demande lumens sur la façon de faire avec autocad l Assonométrie monométrique d'un objet.
avec autocad pur que l'asonométrie si si conception conception conception (seulement en 2d) en utilisant le cad comme un tecnigraphe électronique, comme s'il dessinait sur papier avec crayon, équipe et boussole. parce que je place l'axe Z axes verticaux x e y (qui définissent habituellement le plan horizontal) doit maintenir un angle de 90°.

Je n'arrive pas à croire
par la force des choses il est nécessaire de faire pivoter le snap, qui serait égal à placer les 2 équipes de sorte que, identifié une ligne à utiliser comme une référence, glisser l'autre vous créez des lignes parallèles à la première

Bonjour.
Je ne comprends pas la perplexité; l'acénométrie monométrique qui est, sur le réseau, il y a des dizaines de tutoriels.
il y a toujours maquillage à (presque) obtenir à partir de 3d, mais il ne semble pas le cas.

Je n'arrive pas à croire

J'ai préparé une vidéo rapide, juste pour voir ce qui pourrait être une approche possible du problème en utilisant autocad. Vous apprenez plus facilement des vidéos.
C'est assez simple, il s'agit de profiter de l'image pour l'examiner. puis aligner le curseur sur les lignes en fonction des besoins, un peu comme lorsque vous travaillez avec les équipes.
J'ai également utilisé la commande "alline" appliquée à l'image importée, ceci pour avoir le design original toujours à portée de main et l'exploiter en conséquence.
J'utilise le clavier beaucoup (lorsque le programme le permet) alors vérifiez la ligne de commande vers le bas pour voir ce que je tape. Je viens d'esquisser le dessin en faisant une ébauche de l'usine et une projection. pour l'autre projection, vous devrez travailler avec le même système (tournage instantané et alignement de l'image).

ps, la roue de la souris pour zoom est perdue...
