Les tolérances géométriques avec leurs références ne sont pas des cordes de ballons volant dans l'air. Avez-vous déjà vu un graphisme réalisé et terminé ? Vous n'avez pas d'exemples sur le livre ?
citation embarrassante parce qu'il est bon que vous avez cité des deux extrêmes, mais certains travaux devraient être cités différemment. Je l'ai écrit partout dans le monde pendant qu'ils se tiennent... vous pouvez aussi le chercher sur le forum que vous semblez bien.
le symbole de travail avec l'enlèvement de la truciole n'est pas une racine carrée... et aussi cela je l'ai déjà écrit.... Angles de 60° bien fait, fermé le triangle s'il est de l'enlèvement de la truciole... ouvert s'il est fait avec le système atro... lisez la norme et comment il est utilisé.
les valeurs habituelles de la romansité ont déjà été rapportées 0,8-1,6-3,6-2,2-6,3-12,5...
les flèches des quotas sont remplies d'un angle de 15/20°.
Où est le bon trou central ?
ou ne rien enseigner ou les livres ne les écrivent plus ou ne coûtent...
citation embarrassante parce qu'il est bon que vous avez cité des deux extrêmes, mais certains travaux devraient être cités différemment. Je l'ai écrit partout dans le monde pendant qu'ils se tiennent... vous pouvez aussi le chercher sur le forum que vous semblez bien.
le symbole de travail avec l'enlèvement de la truciole n'est pas une racine carrée... et aussi cela je l'ai déjà écrit.... Angles de 60° bien fait, fermé le triangle s'il est de l'enlèvement de la truciole... ouvert s'il est fait avec le système atro... lisez la norme et comment il est utilisé.les valeurs habituelles de la romansité ont déjà été rapportées 0,8-1,6-3,6-2,2-6,3-12,5...les flèches des quotas sont remplies d'un angle de 15/20°.
Où est le bon trou central ?
ou ne rien enseigner ou les livres ne les écrivent plus ou ne coûtent...
Dernière édition:
meccanicamg
Guest
juste pour vous donner une idée j'ai mis quelques cotes et des symboles sur le dessin pour vous montrer comment ils l'ont mis et comment il devrait ressembler graphiquement.
Bien sûr, il n'y a pas toutes les chances et toutes les indications... c'est juste une partie... le reste que vous devez faire et bien.
si vous avez besoin d'agrandissements de détails plutôt que de vues ou de sections, vous devez le comprendre vous-même et le faire.
Bien sûr, il n'y a pas toutes les chances et toutes les indications... c'est juste une partie... le reste que vous devez faire et bien.si vous avez besoin d'agrandissements de détails plutôt que de vues ou de sections, vous devez le comprendre vous-même et le faire.
MassiVonWeizen
Guest
après tout ce qui a été dit précédente J'espérais mieux être honnête.
le fil m17 n'existe pas dans la nature; quelle couronne avez-vous utilisé?
un travailleur n'a pas le temps de se mettre en place pour savoir ce que la norme dit et quelles mesures il doit faire des buts ou d'autres. Toutefois, dans les cas où la méthode de l'indication est utilisée, la norme doit-elle être strictement spécifiée (qu'il s'agisse de la norme normale, de la norme lourde ou autre)?
le fil m17 n'existe pas dans la nature; quelle couronne avez-vous utilisé?
un travailleur n'a pas le temps de se mettre en place pour savoir ce que la norme dit et quelles mesures il doit faire des buts ou d'autres. Toutefois, dans les cas où la méthode de l'indication est utilisée, la norme doit-elle être strictement spécifiée (qu'il s'agisse de la norme normale, de la norme lourde ou autre)?
MassiVonWeizen
Guest
observation informationnelle.
le couplage de la roue volante est avec interférence, j'imagine h7/s5, important (il pourrait rester là aussi r6, mais vous avez choisi correctement); cela signifie que vous devrez chauffer le flyer beaucoup pour permettre le calettamento par la presse.
étant le volant axierrique, mais même s'il l'avait été, les déformations dues au changement de température, qui ne sont pas évaluables a priori, provoqueraient des mauvaises tolérances géométriques de la mouche.
monter une roue volante déséquilibrée si elle tourne à de hauts virages compromettrait la fonctionnalité et la sécurité de l'appareil.
puis pour résoudre le problème il y a 2 solutions:
1 travailler les éléments, les monter et les équilibrer
2 travaillent les éléments laissant surmétal sur certaines zones, dans ce cas le diamètre de roulement, les hanches et le diamètre extérieur volent, puis câlinent les deux éléments et les reprennent dans la machine assurant les tolérances pour un bon équilibre; dans le cas de cette méthode il faudra être au-delà vous avez des dessins des éléments aussi un design toléré d'arbre + mouche qui en fait deviendra un corps unique.
le couplage de la roue volante est avec interférence, j'imagine h7/s5, important (il pourrait rester là aussi r6, mais vous avez choisi correctement); cela signifie que vous devrez chauffer le flyer beaucoup pour permettre le calettamento par la presse.
étant le volant axierrique, mais même s'il l'avait été, les déformations dues au changement de température, qui ne sont pas évaluables a priori, provoqueraient des mauvaises tolérances géométriques de la mouche.
monter une roue volante déséquilibrée si elle tourne à de hauts virages compromettrait la fonctionnalité et la sécurité de l'appareil.
puis pour résoudre le problème il y a 2 solutions:
1 travailler les éléments, les monter et les équilibrer
2 travaillent les éléments laissant surmétal sur certaines zones, dans ce cas le diamètre de roulement, les hanches et le diamètre extérieur volent, puis câlinent les deux éléments et les reprennent dans la machine assurant les tolérances pour un bon équilibre; dans le cas de cette méthode il faudra être au-delà vous avez des dessins des éléments aussi un design toléré d'arbre + mouche qui en fait deviendra un corps unique.
Gabriele17
Guest

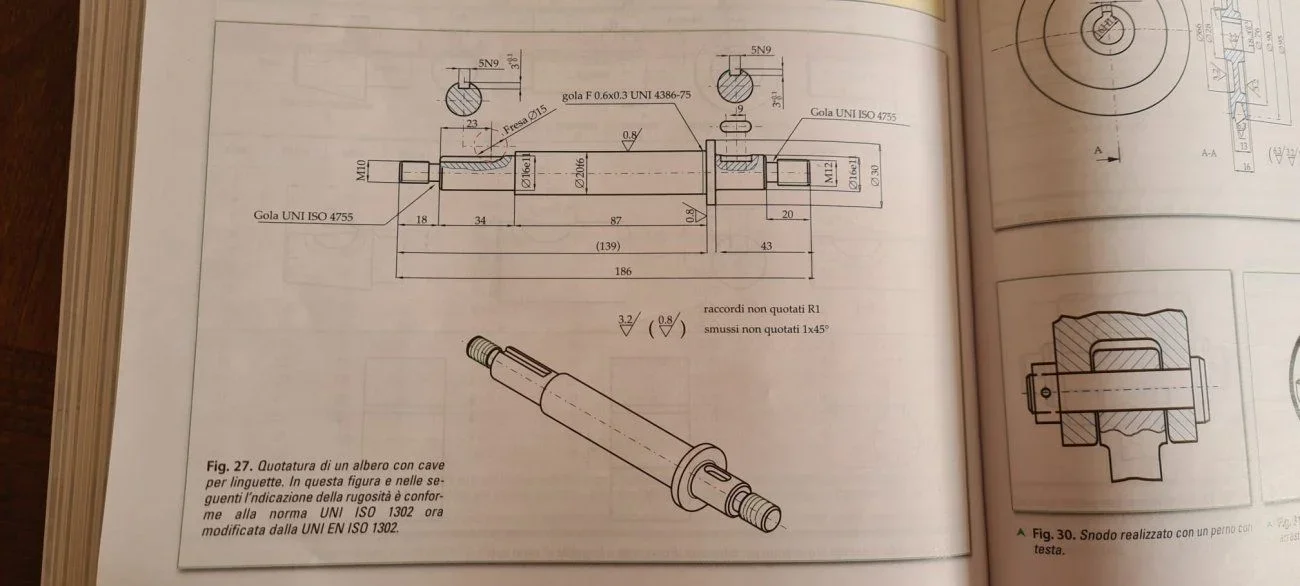

comme toujours grâce à l'aide. J'apporte quelques éclaircissements sur la citation: la méthode utilisée met l'accent sur les quotas d'usinage, que le prof nous a montrés plusieurs fois et qu'il prétend voir utilisés. Quant au voyant, je vais corriger immédiatement, tandis que sur les tolérances géométriques ont été mis de cette façon parce que c'est un mauvais et sera réglé. sur le trou central: comment le placer sur le côté conique vu déjà la présence du trou fileté? Peut J'utilise la notation qui indique la suppression ultérieure? Je joins quelques exemples tirés du livre, très simple, mais qui font l'idée.
Pièces jointes
MassiVonWeizen
Guest
sur le côté conique, comme on vous l'a déjà dit, le trou central fileté.
MassiVonWeizen
Guest
si par hasard le trou central fileté est trop grand pour le diamètre, en ce sens que l'approche dévastatrice au diamètre extérieur, il apporte la vis à m10 ou on peut prévoir qu'il est un trou central sans fil comme de l'autre côté de l'arbre et au lieu d'utiliser une rosette d'affaires pour en faire une construction et mettre 2/3 vis m10/m8 radialement disposés sur un diamètre moyen
Gabriele17
Guest
MassiVonWeizen
Guest
Je n'ai pas trouvé une image claire du concept de fixation de la rosette avec plusieurs vis, alors marquez ce post https://www.cad3d.it/forum1/threads/bloccaggio-assiale-ruota-dentata-a-sbalzo.50914/#post-401640.
ne regardez pas l'image mise en surbrillance mais celle en haut à droite; ne gardez que la signification des vis valides et non la façon dont elles sont utilisées dans cette image
ne regardez pas l'image mise en surbrillance mais celle en haut à droite; ne gardez que la signification des vis valides et non la façon dont elles sont utilisées dans cette image
MassiVonWeizen
Guest
Je ne vois pas de grands changements et il semble que tout ce qui a été écrit ait été rejeté.
Pourquoi ne pas attendre un jour, tout lire et corriger le design comme vous devez ?
Pourquoi ne pas attendre un jour, tout lire et corriger le design comme vous devez ?
Gabriele17
Guest
J'aimerais beaucoup suivre tous vos conseils, désolé j'ai l'air stupide, mais la citation que je ne peux pas réaliser comme elle recommandait la mécanique parce que le professeur exige explicitement une citation fonctionnelle de ce type. J'ai mis les exemples du livre dans le but de vous montrer que je ne l'ai pas inventé de toute façon, le fait est que ce sont des exemples simples, mais malheureusement le livre ne rapporte pas des citations complètes et complexes des arbres
Gabriele17
Guest
MassiVonWeizen
Guest
En fait, l'exemple de conception craint.
seulement pour la façon dont la gorge (voir) est citée serait déchirée et jetée.
modifier & #160;:
pour ajouter la charge, un enseignant qui ne réalise pas la qualité de ce design et l'apporte comme exemple de citation est un danger pour les élèves.
mais au-delà de cela on vous a dit de spécifier les normes unixxx, dinxxx, on vous a dit comment indiquer la rugosité et la rugosité sont adaptés au type de traitement.
Alors si vous avez déjà la piste du professeur parce que vous demandez comment citer ceci, comment l'indiquer ?
seulement pour la façon dont la gorge (voir) est citée serait déchirée et jetée.
modifier & #160;:
pour ajouter la charge, un enseignant qui ne réalise pas la qualité de ce design et l'apporte comme exemple de citation est un danger pour les élèves.
mais au-delà de cela on vous a dit de spécifier les normes unixxx, dinxxx, on vous a dit comment indiquer la rugosité et la rugosité sont adaptés au type de traitement.
Alors si vous avez déjà la piste du professeur parce que vous demandez comment citer ceci, comment l'indiquer ?
Gabriele17
Guest
J'ai écrit parce que ma conception est un peu différente de toute façon et je voulais savoir si j'allais bien, pour avoir une confrontation avec des gens plus expérimentés.
MassiVonWeizen
Guest
En fait, et les commentaires n'ont pas été éliminés par les personnes qui ont fait ce travail depuis 20 ans.
Mais si vous dites ce que vous dites de cette façon parce que vous devez respecter ce que le professeur a dit, que peut-on corriger?
Cadinpiedi
Guest
Bonjour, en plus des conseils et corrections qui vous ont déjà été donnés, et au-delà de l'exemple de votre livre, je vous recommande d'ajouter une partie des partiels au-dessus des quotas à l'échelle.J'ai cité l'arbre, ai-je bien marqué le fraisage sur la rainure ? De plus, comme quoto la carrière pour le type de langue à l'extrémité conique? et comment utiliser le processus pour l'obtenir? Faites-moi savoir, merci
vous pouvez alors tester les neuf des quotas ci-dessous en ajoutant simplement les copeaux et aussi la mousse aura la tâche facilitée ne pas avoir à inverser les soustractions,
Alors les comptes reviennent, en effet... les tours comptentGabriele17
Guest
Aussi c'est vrai, peut-être était-il un peu inutile de demander une correction sur la citation, d'autre part il était très utile au lieu de la conception de l'arbre à travers vos conseils, pardonnez-moi si je vous ai fait perdre du temps sur cette dernière partie, après avoir entendu du prof qui est la méthode de citation utilisée sur un arbre je pensais que d'une certaine manière a été adoptée aussi dans le domaine professionnel par d'autres.
