wert
Guest

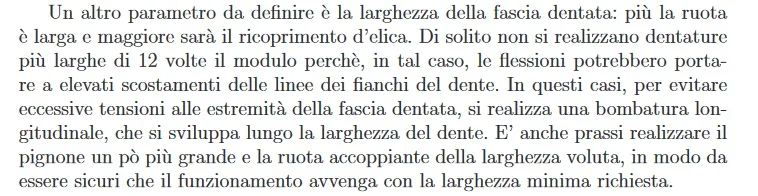

Il y aura certainement autour des engrenages avec un rapport b/m supérieur à 20, mais je pense que c'est quelque chose d'ésotérique... Si vous avez quelques exemples d'engrenages avec le groupe si extrême, je serais curieux de le voir.
Réducteur épipiciloïdal
Il y aura certainement autour des engrenages avec un rapport b/m supérieur à 20, mais je pense que c'est quelque chose d'ésotérique... Si vous avez quelques exemples d'engrenages avec le groupe si extrême, je serais curieux de le voir.meccanicamg
Guest
dans de nombreuses applications particulières, le secteur du papier et aussi dans d'autres secteurs ils fabriquent des pignons avec 2 à 4 modules avec 50/50 dents et les largeurs de ces dents sont vraiment très larges.
Ce n'est pas si bizarre. l'important est utilisé des roulements adéquats et que l'arbre est très rigide.
Ce n'est pas si bizarre. l'important est utilisé des roulements adéquats et que l'arbre est très rigide.
meccanicamg
Guest

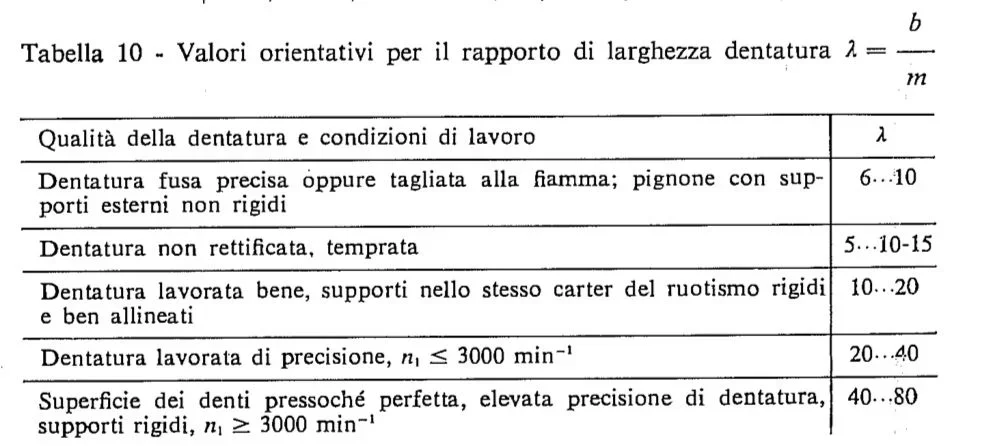

du livre théorie/calculum/conception - nouvelles techniques Il y a une belle table .... et j'ai aussi trouvé des directions pour la vitesse au-dessus de 3000 tr/min, donc b/m plus de 40.
wert
Guest
Oui, mais affichez une photo d'une de ces torpilles...
meccanicamg
Guest
Dans ma poche, je ne l'ai pas... dans le réfrigérateur, j'en ai fini avec le salami... tu y mets les morceaux de fer ?
pintossi
Guest
Désolé si j'interromps mais comme nous avons le solaire à avec z=14 et m=1,25 puis le diamètre primitif 17,5mm, dont le diamètre aura son arbre puisque nous avons encore 4000 tr/min et 36nm qui n'est pas petit..... Un arbre est-il assez petit???
Je vous remercie.
Je vous remercie.
wert
Guest

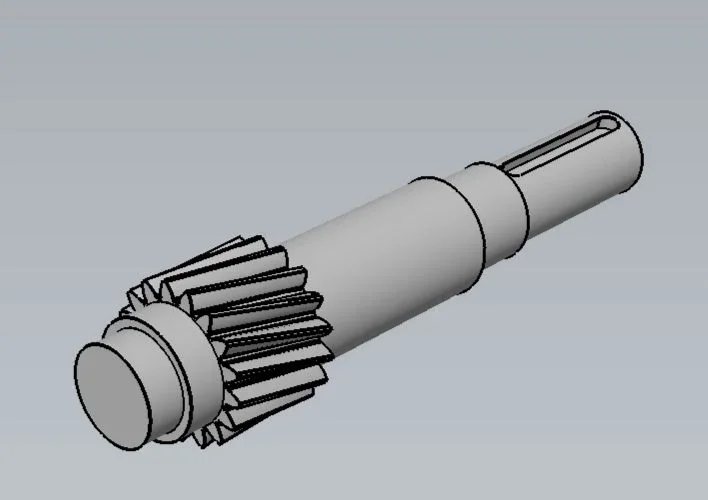

Les engins solaires doivent faire partie intégrante de l'arbre d'entrée; 36nm sont gérables pour cette taille.
Dernière édition:
pintossi
Guest
Mais le diamètre de l'arbre doit être inférieur à 15 mm ?
wert
Guest
Deve essere a Roba Tippo questapintossi
Guest
ah compris a l'épingle avant où la roue dentée va et puis l'arbre de diamètre supérieur.
Je vous remercie.
wert
Guest
Non, quelle goupille avant?? Cet arbre et l'équipement sont une seule pièce !
pintossi
Guest
Désolé d'avoir regardé rapidement, ça semblait être un profil sur une épingle que vous aviez raison ?
pintossi
Guest
Je comprends maintenant.
Je vous remercie.
meccanicamg
Guest
prendre un rond plus grand que le diamètre de la tête de vitesse et retourner les blagues des roulements et le moyeu de transmission. Puis mettre la pièce sur le cure-dent et couper les dents du tronc.
le diamètre juste à côté sera quelque chose de plus petit que le diamètre inférieur de l'engrenage.

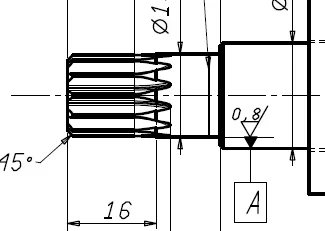

Ça ressemblera à ceci :
Alors peut-être que vous pouvez utiliser un "millerighe" au lieu d'un onglet.
le diamètre juste à côté sera quelque chose de plus petit que le diamètre inférieur de l'engrenage.
Ça ressemblera à ceci :
Alors peut-être que vous pouvez utiliser un "millerighe" au lieu d'un onglet.pintossi
Guest
Merci beaucoup.
PIETRO2002
Guest
mais j'ai un doute, le soleil de z14, module 1.25, largeur 50 mm, résiste à 36 nm à 4000 tr/min?
PIETRO2002
Guest
Je ferais :
♪
hélice 15°
bande 30 mm
module 1.75
De cette façon, je me rends compte que vous n'êtes pas dans le diamètre extérieur imposé par 100 mm, mais si nous ne voulons pas casser le réducteur sous peu.. :
meccanicamg
Guest
a été vérifié par moi et par lui.
meccanicamg
Guest
nous ne pouvons pas dépasser 100 diamètres externes.
aussi le module 1.5 est trop.
meccanicamg
Guest
si elle a un angle bêta du 15e oui. si ce n'est pas des dents droites.
